Manutenção (continuação)
Montagem da válvula (Após a limpeza) (continuação)

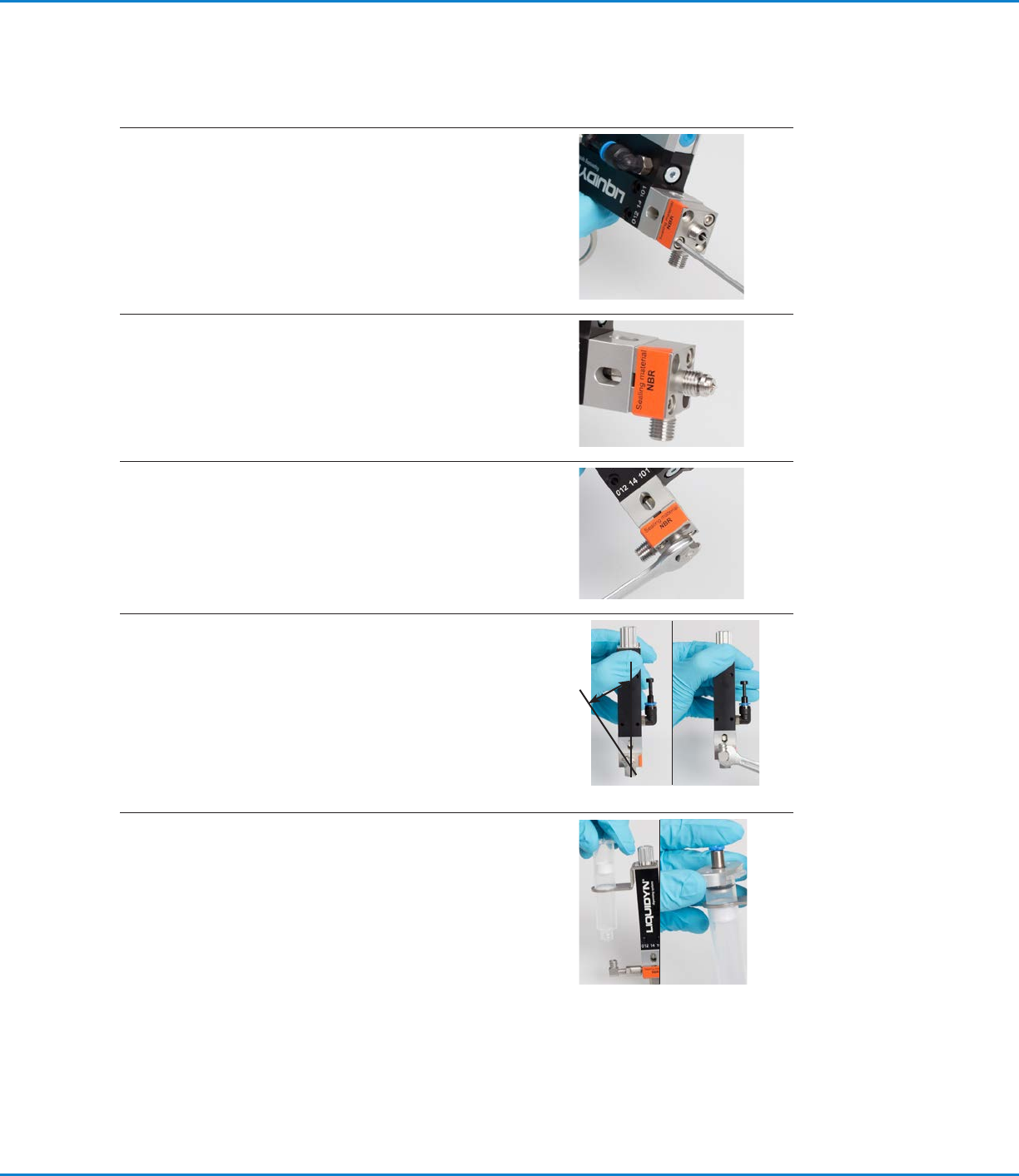

5. • Aperte os parafusos do corpo do fluido (2x) de modo
cruzado.
Torque: 0,8 N•m (5,9 ft-lb) máximo
6. • Instale o bico.
7. • Fixe o bico com a porca de retenção.
NOTA: O bico só está ligeiramente seguro pelo aquecedor
do bico. O bico é fixado definitivamente pela porca de
retenção.
8. (Só nas instalações com corpo de seringa)
• Enrosque ligeiramente à mão o adaptador Luer lock no
corpo do fluido.
• Coloque o adaptador Luer lock com um ângulo de 15° na
sua posição final e depois aperte a porca com uma chave
de modo que o adaptador fique alinhado com o eixo da
válvula.
Torque: 5 N•m (3,7 ft-lb) máximo
• Opcional: Instale o conector do tubo.
~15°
9. • (Só instalações com corpo de seringa) Instale o corpo de
seringa e o adaptador do corpo de seringa.
• Monte a válvula e restabeleça o funcionamento normal do
sistema.
Válvulas de jato Liquidyn P-Dot Series
36 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Substituição do tucho
Siga estas operações para substituir o tucho. Irá necessitar dos seguintes artigos:
• Substituição do tucho
• Massa consistente de barreira
• Chave de bocas, 3 mm (fornecida)
• Chave de bocas de 6 mm (fornecida)
1. • Consulte “Desmontagem da válvula” na página31 e
execute todos os passos de desmontagem da válvula.
Regresse aqui para continuar.

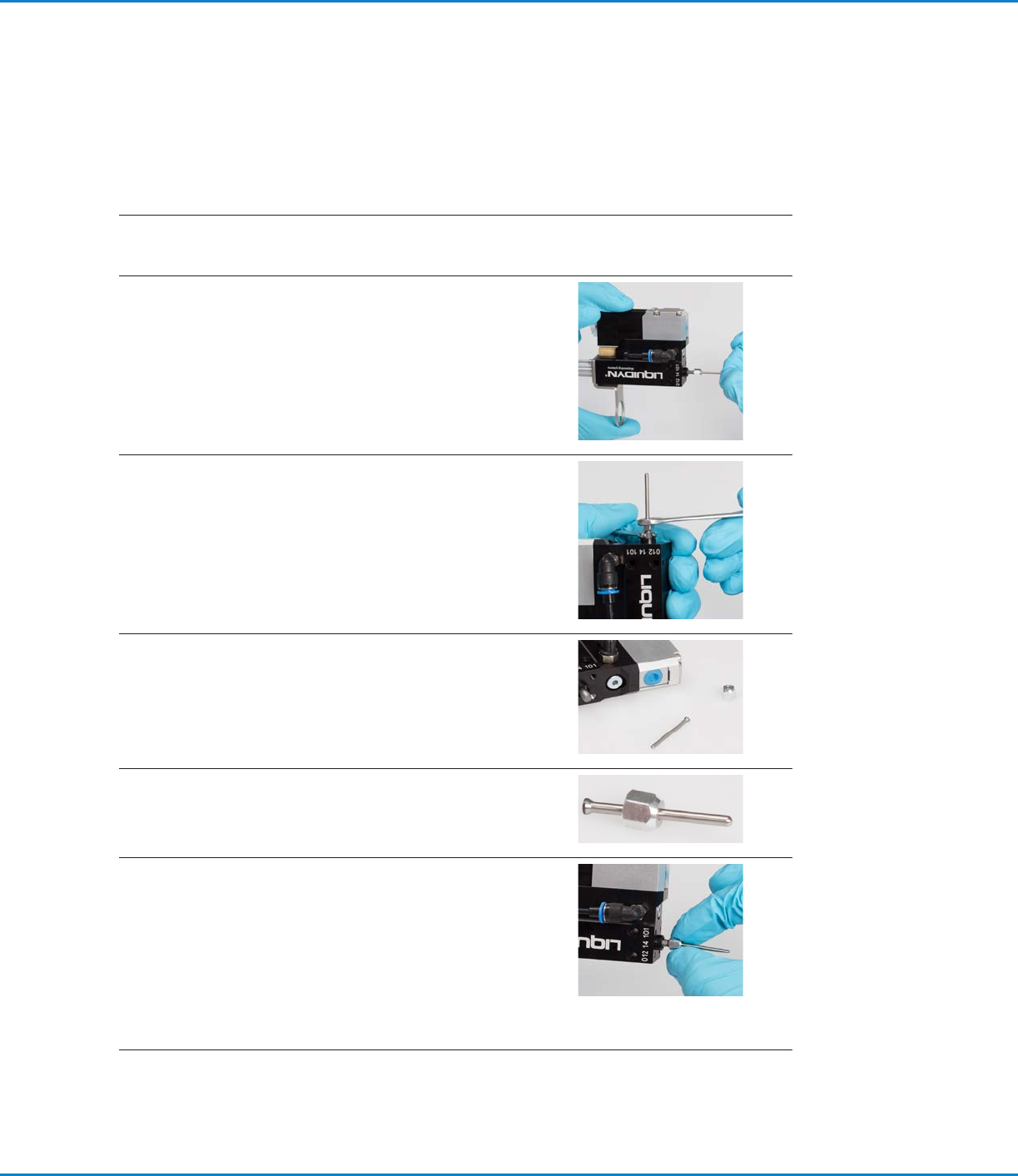

2.
• Retire o tucho do seu lugar puxando a porca de retenção
do tucho o suficiente para permitir a colocação da chave
de bocas de 3,5 mm na haste do pistão.
3. • Segure na haste do pistão no lugar com a chave de bocas
de 3,5 mm e desaperte a porca de retenção com a chave
de bocas de 6 mm, rodando no sentido anti-horário.
4. • Retire a porca de retenção (incluindo o tucho)
manualmente.
5. • Introduza o tucho novo/limpo na porca de retenção.
6. • Se a válvula for utilizada para distribuir colas, aplique uma
pequena quantidade de massa consistente de barreira
nas roscas da haste do pistão para evitar que a porca
de retenção fique colada à haste do pistão durante a
distribuição.
• Enrosque a porca de retenção e o tucho na haste do
pistão, manualmente.
NOTA: Quando rodar a haste do pistão, assegure-se que
o tucho está alinhado ao centro.
Continua na página seguinte
Manutenção (continuação)
Válvulas de jato Liquidyn P-Dot Series
37www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.

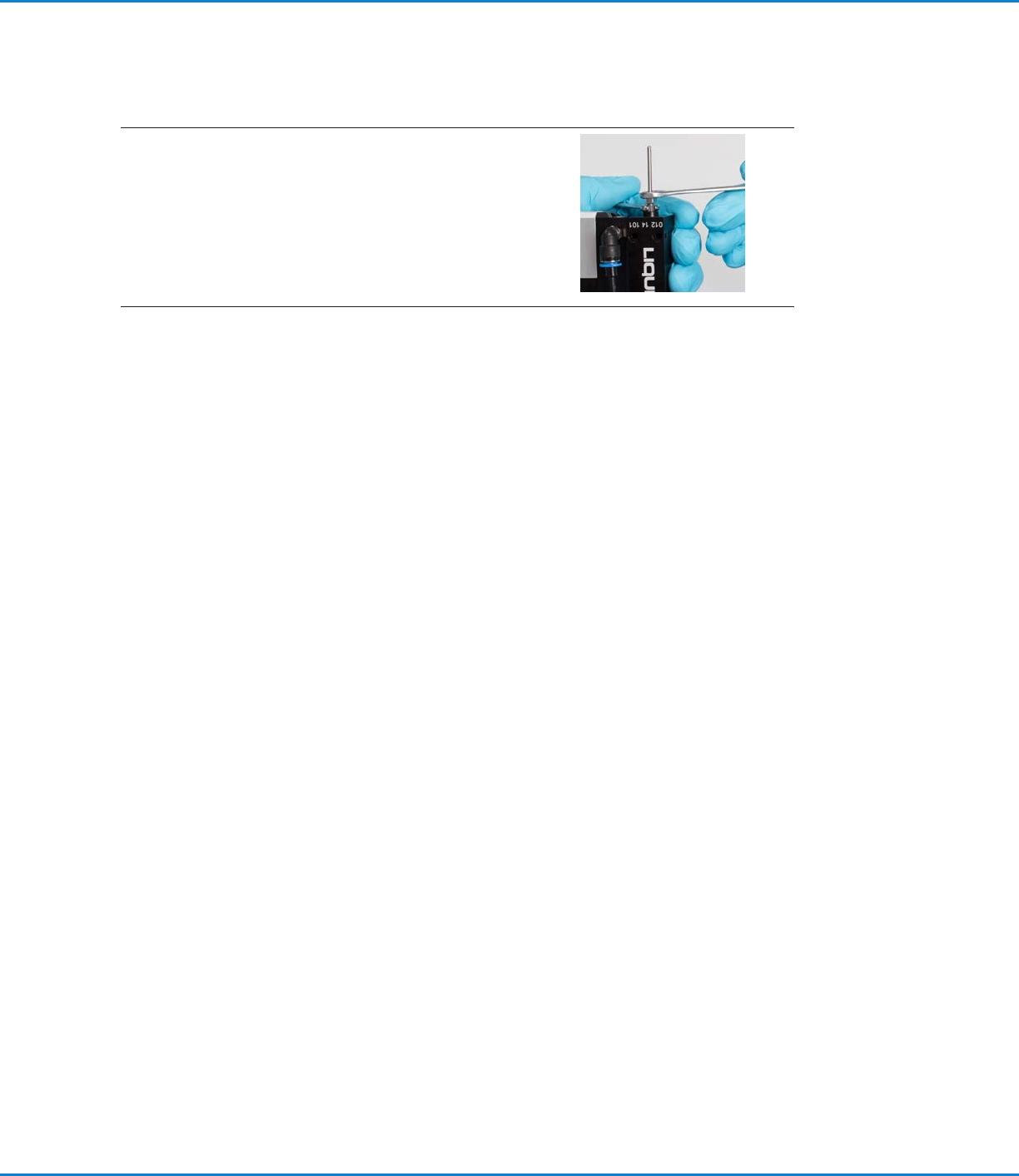

7. • Segure na haste do pistão no lugar com a chave de bocas
de 3,5 mm e segure na porca de retenção com a chave
de bocas de 6 mm, rodando no sentido horário.
Torque: 0,4–0,6 N•m (3,5–5,3 in-lb)
8. • Consulte “Montagem da válvula (Após a limpeza)” na
página34 para montar a válvula, depois reinstale a
válvula e restabeleça o funcionamento normal do sistema.
Manutenção (continuação)
Substituição do tucho (continuação)
