Válvulas de jato Liquidyn P-Dot Series
25www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Regulação do tucho
A configuração do parafuso de força afeta o movimento vertical do tucho. O parafuso vem regulado de fábrica.
NOTAS:
• Uma regulação errada pode provocar uma paragem de distribuição da válvula.
• Para restabelecer a regulação de fábrica do parafuso de força, consulte “Restabelecimento da a configuração
de fábrica do parafuso de força” na página27.
• Para regular todas as válvulas num sistema de válvulas múltiplas na mesma configuração do parafuso de força
(necessária para a integridade do depósito), consulte “Regulação manual do parafuso de força para válvulas
múltiplas” na página28.

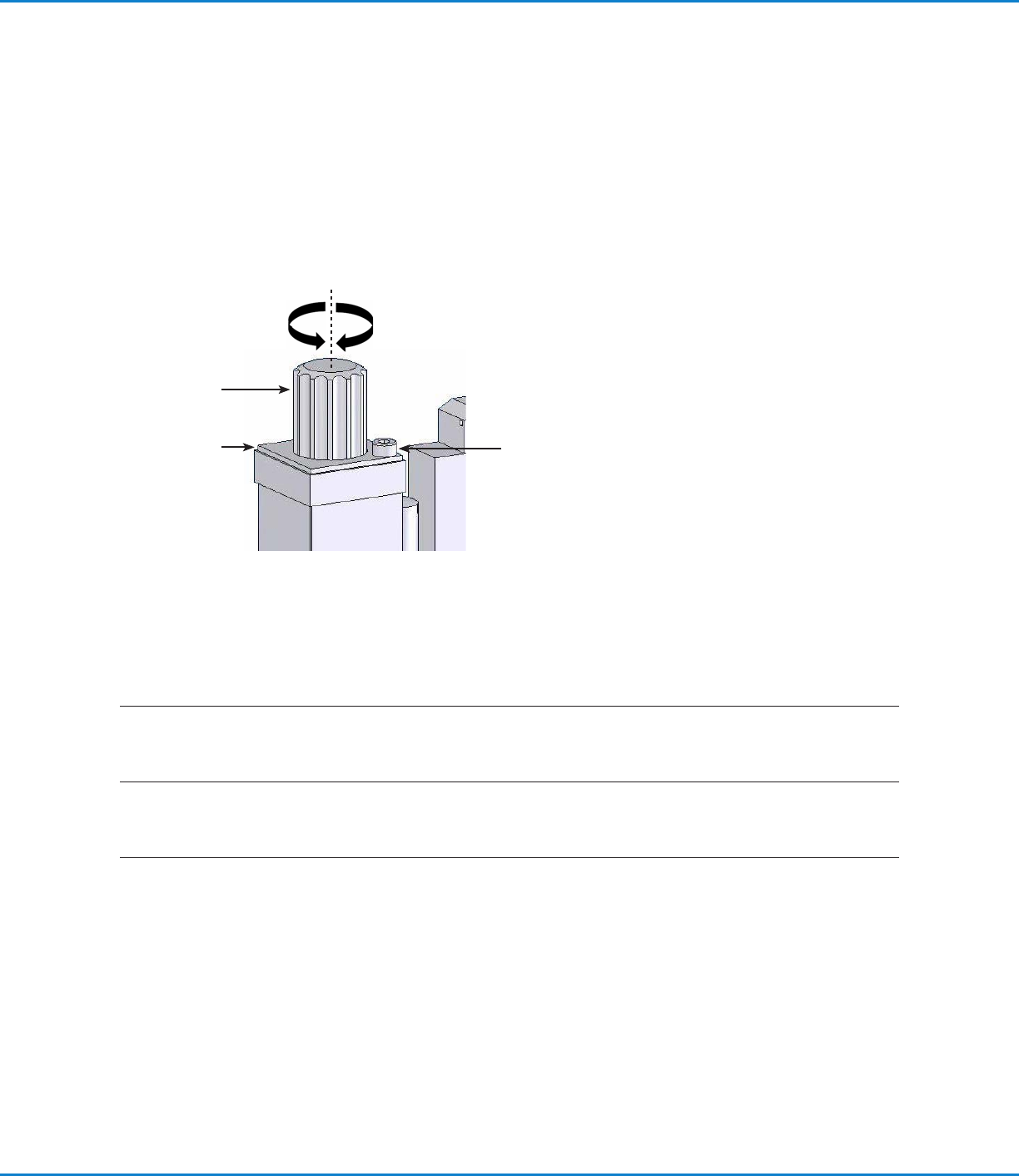

(1) Placa de
segurança
Parafuso de
força
Parafuso hexagonal (1)
M2,5 x 10
(2) (3)
Regulação do parafuso de força
1. Utilize uma chave hexagonal de 2,5 mm para retirar a placa de segurança (1).
2. Regule o parafuso de força Consulte a seguinte tabela de configurações.
Configurações
Desaperte (2)
no sentido anti-horário, como acima
ilustrado
• Reduz a força do movimento do tucho.
• Evita a formação de satélites.
• Incrementa ligeiramente o volume de distribuição.
Aperte (3)
no sentido horário, como acima ilustrado
• Incrementa a força do movimento do tucho.
• Melhora o corte do depósito.
• Diminui ligeiramente o volume de distribuição.
NOTA: As duas pontas do parafuso de força são as posições extremas:
• Totalmente aberto diminui a força o mais possível.
• Totalmente fechado impede a formação do depósito.
A configuração ideal é entre estas duas posições extremas, que só deve ser regulada uma vez seguindo
estas instruções.
Válvulas de jato Liquidyn P-Dot Series
26 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Unidades de regulação do parafuso de força
A regulação do parafuso de força é indicada por cliques ou voltas.
• 12 cliques = 1 volta

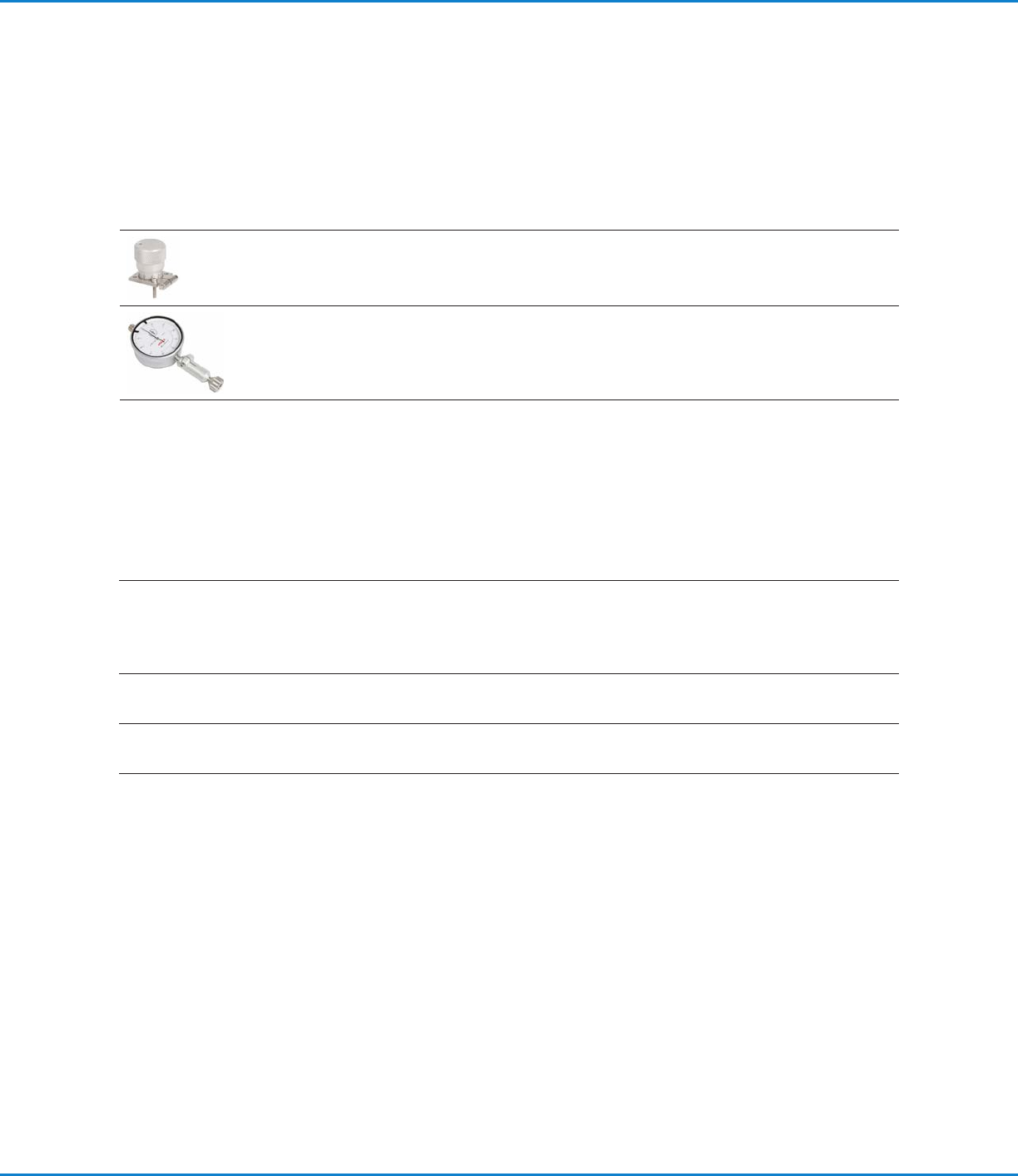

Ferramentas especiais para regulação do tucho
NOTA: Consultar “Ferramentas consumíveis” na página44 para os números dos componentes.
A chave dinamómetro permite ensaiar a regulação do parafuso de força para válvulas múltiplas.
A ferramenta do sistema de medição do tucho permite determinar com facilidade a regulação
corrente do tucho e ensaiar com precisão a regulação para válvulas múltiplas
Métodos de regulação do tucho
Se utilizar muitas válvulas com os mesmos parâmetros, os métodos seguintes podem ajudar a assegurar que todas
as válvulas tenham a mesma regulação do tucho.
Manual • Não são necessários acessórios suplementares.
• Reduz a maior parte do tempo.
Consulte “Regulação manual do parafuso de força para válvulas múltiplas” na
página28.
Chave dinamómetro
• Regulação fácil.
• Económica.
Ferramenta do sistema de
medição do tucho
• Precisão de 1/100 (1 a 100).
• Fabricada especificamente para esta tarefa.
Métodos de regulação do tucho (continuação)
Válvulas de jato Liquidyn P-Dot Series
27www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Métodos de regulação do tucho (continuação)
Restabelecimento da a configuração de fábrica do parafuso de força
Irá necessitar dos seguintes artigos:
• Chave de bocas, 10 mm
• Chave hexagonal, 2 mm
• Opcional: Chave do aquecedor
1. • Desligue todos os cabos e tubos da válvula.
• Retire a válvula da máquina.
• Retire a placa de segurança.
• Retire a porca de retenção (ou elemento aquecedor) da
válvula.
NOTA: Se estiver instalado um aquecedor, use a chave
do aquecedor para retirar a porca de retenção do bico.
NOTA: O bico é segurado pela porca de retenção, por
isso tenha muita atenção para não afrouxar o bico.

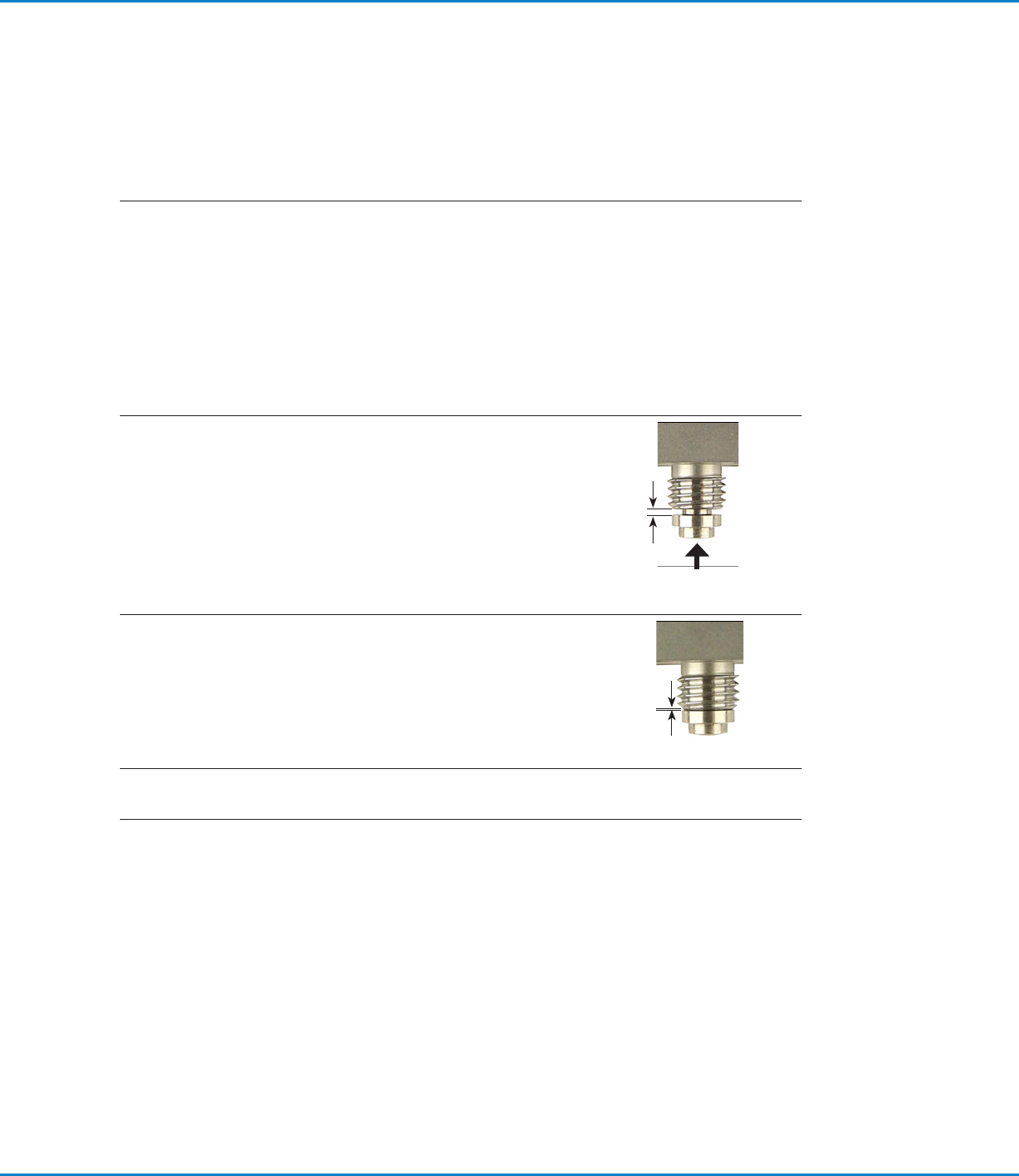

2. Defina a posição de zero do bico:
• Coloque o bico na ponta do tucho e empurre
delicadamente com o dedo contra o bico.
• Agora, entre o bico e a rosca do corpo do fluido deve
haver uma folga (“x”). Se não houver nenhuma folga,
aperte o parafuso de força X até obter uma folga.
Empurre
delicadamente.
X
3. • Desaperte o parafuso de força enquanto empurra contra
o bico até que o bico toque na frente da rosca do fluido.
Agora obteve-se a posição de zero.
0
4. • Aperte o parafuso de força (da posição de zero) 0,5–0,75
de volta no sentido horário como acima ilustrado.
5.
• Monte a placa de segurança e a porca de retenção (ou o
elemento aquecedor) e reinstale a válvula.
