Peças de substituição (continuação)
Componentes das tubagens de alimentação de material
Estão disponíveis os seguintes tubos de alimentação de material e conectores da Nordson EFD. Estão disponíveis
outras seleções. Contacte o seu especialista de aplicação da Nordson EFD para informações.
Conectores dos tubos em aço
# Parte Descrição Material Artigo
7825138 Conector do tubo de 6 mm de diâmetro externo
Aço inoxidável / alumínio
7825139 Conector do tubo de 8 mm de diâmetro externo
Tubagem
# Parte Descrição Material
7826075 Tubo de 6 mm de diâmetro externo / 4 mm ID PTFE PTFE
Accesorios
Componentes de montagem rápida da válvula
Quando uma válvula é instalada utilizando estes componentes, essa pode ser retirada e reinstalada com muita
facilidade e rapidez. Consultar “Montagem rápida” na página18 para as instruções de instalação.
# Parte Descrição Artigo
7825018 Desacoplador de vibração
7825020 Ferramenta de desmontagem rápida
— Dois (2) parafusos hexagonais M4 (comprimento mínimo: 10 mm) Fornecidos pelo cliente
Válvulas de jato Liquidyn P-Dot Series
42 www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Aquecedores do bico
Muitos materiais podem ser facilmente dosificados sem pré-aquecimento. Porém, muitas vezes é aconselhável
pré-aquecer os materiais de alta viscosidade antes da aplicação para reduzir a viscosidade. Deste modo podem-
se evitar variações da viscosidade. A utilização de um aquecedor do bico garante uma temperatura constante do
material a dosificar no bico. Contacte o seu especialista de aplicação da Nordson EFD para informações.
Os aquecedores de bicos podem ser instalados na válvula em vez da porca de retenção. O aquecedor pode
ser controlado utilizando um controlador de temperatura separado (como o Liquidyn T10) ou pelo controlador
LiquidynV200.
NOTAS:
• Estão disponíveis O-rings do aquecedor do bico em NBR ou EPDM. Consulte “O-rings do aquecedor do bico” na
página43 para obter os números de peça.
• Para a instalação é necessária uma chave especial de aquecedores. Veja a “Chave do aquecedor” na
página43 para o número da peça.
• É necessária uma porca de retenção do bico adequada a um acquecedor do bico standard ou pequeno. Consulte
“Bicos e porcas de retenção dos bicos” na página39 para obter os números das peças das porcas de fixação
da resistência do bico.
Tipo de aquecedor
Capacidade de
aquecimento
Aquecedor do bico
Standard Até 90°C (194°F)
Pequeno (o aquecedor pequeno tem
pouca altura e é o menos grosso de
todos)
Até 90°C (194°F)
Accesorios (continuação)
Válvulas de jato Liquidyn P-Dot Series
43www.nordsonefd.com/pt Brasil: brasil@nordsonefd.com; +55 11 4195 2004 r.281/284 Portugal: portugal@nordsonefd.com; +351 22 961 94 00
Vendas e serviços dos sistemas de aplicação Nordson EFD disponíveis em todo o mundo.
Accesorios (continuação)

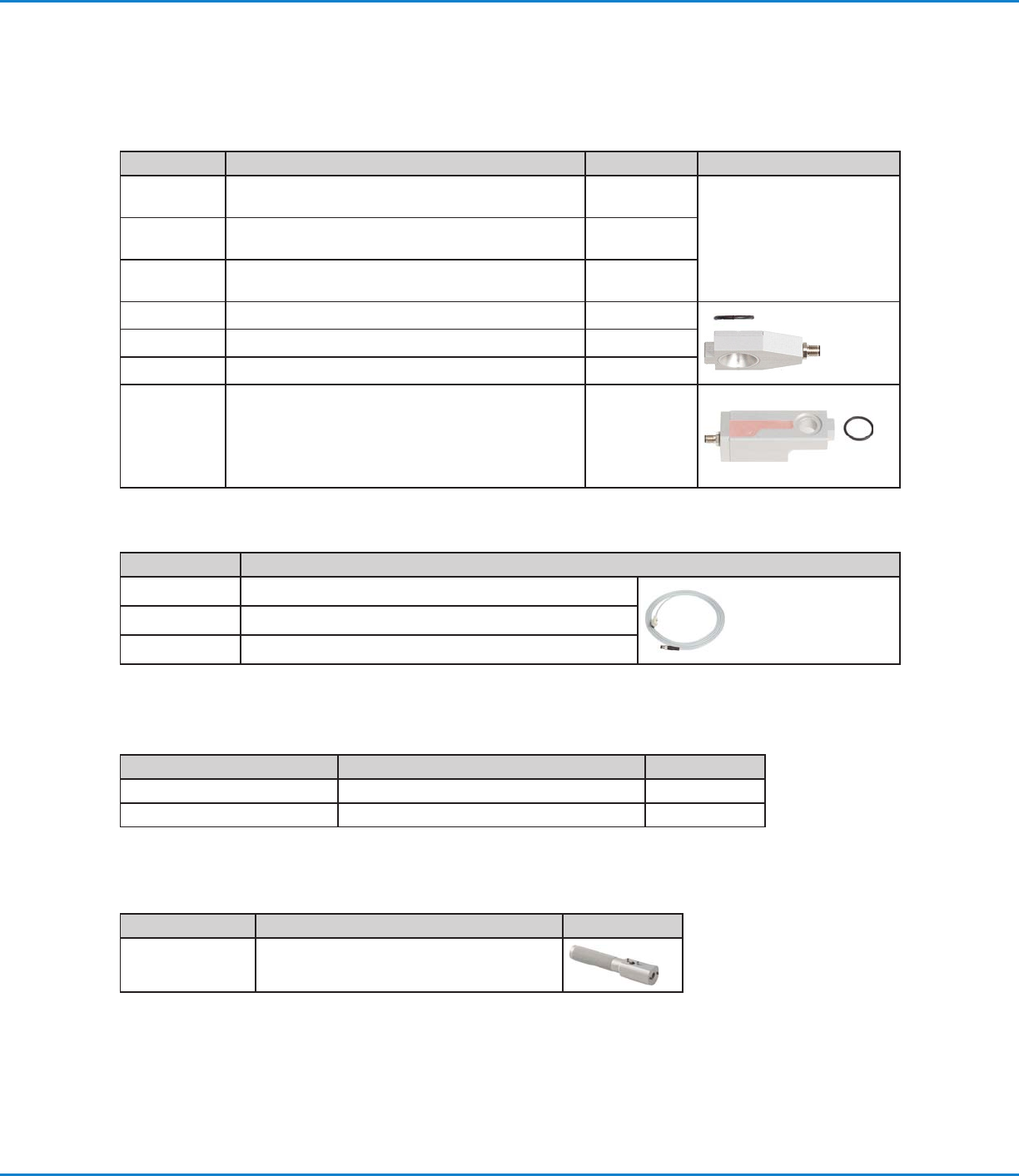

Kits de aquecedor de bico
Estes aquecedores de ponteira incluem uma flange adequada para a montagem da Barreira de Luz Laser. Consulte
“Cabos do aquecedor” para os cabos adequados.
# Parte Descrição Material Artigo
7825155
Kit de aquecedor de ponteira, pequeno, M5, ficha
a 90 graus
n/a
O kit inclui o elemento
aquecedor, a porca de
retenção, a ficha, o O-ring e
a chave do aquecedor.
7825149
Kit de aquecedor de ponteira, standard, M5, ficha
reta
n/a
7825150
Kit de aquecedor de ponteira, standard, M5, ficha
a 90 graus
n/a
7825153 Elemento aquecedor de ponteira, pequeno, M5 Alumínio
7825148 Elemento aquecedor de ponteira, standard, M5 Alumínio
7825152 Elemento aquecedor de ponteira, standard, M8 Alumínio
7825157
Elemento aquecedor de ponteira, grande, M5
NOTA: Este elemento aquecedor maior aquece
mais o material na tubagem de alimentação,
permitindo que seja aquecido mais fluido antes de
ser dosificado.
Alumínio
Cabos do aquecedor
# Parte Descrição
7825182 Cabo da válvula de 2,5 m (8,2 ft) M8
7825176 Cabo da válvula de 3 m (10 pés) M5, ficha reta
7825177 Cabo da válvula de 3 m (10 pés) M5, ficha a 90graus
O-rings do aquecedor do bico
Estão disponíveis dois tipos de O-ring do aquecedor do bico.
# Parte Descrição Material
7826088 (embalagem de 5) O-ring do aquecedor do bico em NBR NBR
7825235 O-ring do aquecedor do bico em EPDM EPDM
Chave do aquecedor
A chave do aquecedor é necessária para instalar as porcas de retenção do aquecedor.
# Parte Descrição Artigo
7825209 Chave do aquecedor
