“CAD 変換”画面で使用するメニューとツールを説明します。
＜ファイル＞ Table3
メニュー
アイコン
機能
読み込み
CAD データファイルを読込みます。
デフォルトのファイル種類は *.cad です。
*.csv ファイルも指定可能です。
ファイル読込みのデフォルトフォルダは、
D:\Ntdata\cad\ です。
BOM ファイル読み込み
BOM データファイルを読込みます。
デフォルトのファイル種類は *.bom です。
*.csv ファイルも指定可能です。
名前を付けて保存
マスターファイルに名前を付けて保存します。
設定の上書き保存 CAD データのフォーマット設定ファイルを上書き保存します。
設定に名前を付けて
保存
CAD データのフォーマットの設定内容を新しく名前を付けて
保存します。
BOM 設定の上書き保存 BOM データのフォーマット設定ファイルを上書き保存します。
BOM 設定に名前を付け
て保存
BOM データのフォーマットの設定内容を新しく名前を付けて
保存します。
終了 CAD 変換ソフトを終了します。
＜表示＞ Table4
メニュー
アイコン
機能
すべて
すべての部品 ID を表示します。
表部品
基板表面の部品 ID のみ表示します。
裏部品
基板裏面の部品 ID のみ表示します。
基板イメージ表示
X 軸反転
基板イメージ表示を X 軸で反転表示します。
基板イメージ表示
Y 軸反転
基板イメージ表示を Y 軸で反転表示します。
CAD データのクリア 読込んだ CAD データを破棄します。
また新たに CAD データを読込む場合に使用します。
未登録部品 ID 一覧
CAD ファイルの中に記述されている部品 ID で、まだ NT-100
システムの部品ライブラリに登録されていない部品を表示し
ます。
ルーラーの表示 基板イメージペインのルーラーの表示 / 非表示を切替えます。
デフォルトは表示するように設定されています。
26-1
Tg1109-ID-SO
1009-006
5.2メニューバーとツールバー
＜設定＞ Table5
メニュー
アイコン
機能
環境設定 環境設定画面を表示し、ファイルフォルダやマスターデータ
出力条件を設定します。
言語 表示言語の設定を行います。
部品ライブラリ 対象とする部品ライブラリを設定します。
TCM-3000/TIM-5000 シリーズ、TCM-X/TIM-X シリーズまたは
GXH シリーズの部品ライブラリを設定します。
＜テンプレート＞ Table5-1
メニュー
アイコン
機能
マークデータ マークデータテンプレートの編集画面が表示されます。
詳細については、“7. マークデータ編集”を参照してく
ださい。
＜ツール＞ Table5-2
メニュー
アイコン
機能
マスターデータ編集 マスターデータ編集の起動画面を表示します。
詳細については、“13. マスターデータ編集”を参照して
ください。
未装着部品 ID データ
編集
未装着部品 ID データ編集ソフトを起動します。
＜ヘルプ＞ Table6
メニュー
アイコン
機能
バージョン情報 バージョン情報が表示されます。
27
Tg1109-ID-SO
1009-007
5.3CAD データの読込み
5.3 CAD データの読込み
手順
(1) “CAD 変換”画面で [ 読み込み ] アイコン（ ）をクリックす
ると、“ファイル選択”画面が表示されます。
(2) CAD データファイルを選択し、[ 開く ] ボタンを押します。
CAD データが読込まれ、読込まれた CAD データが CAD データペ
インに表示されます。

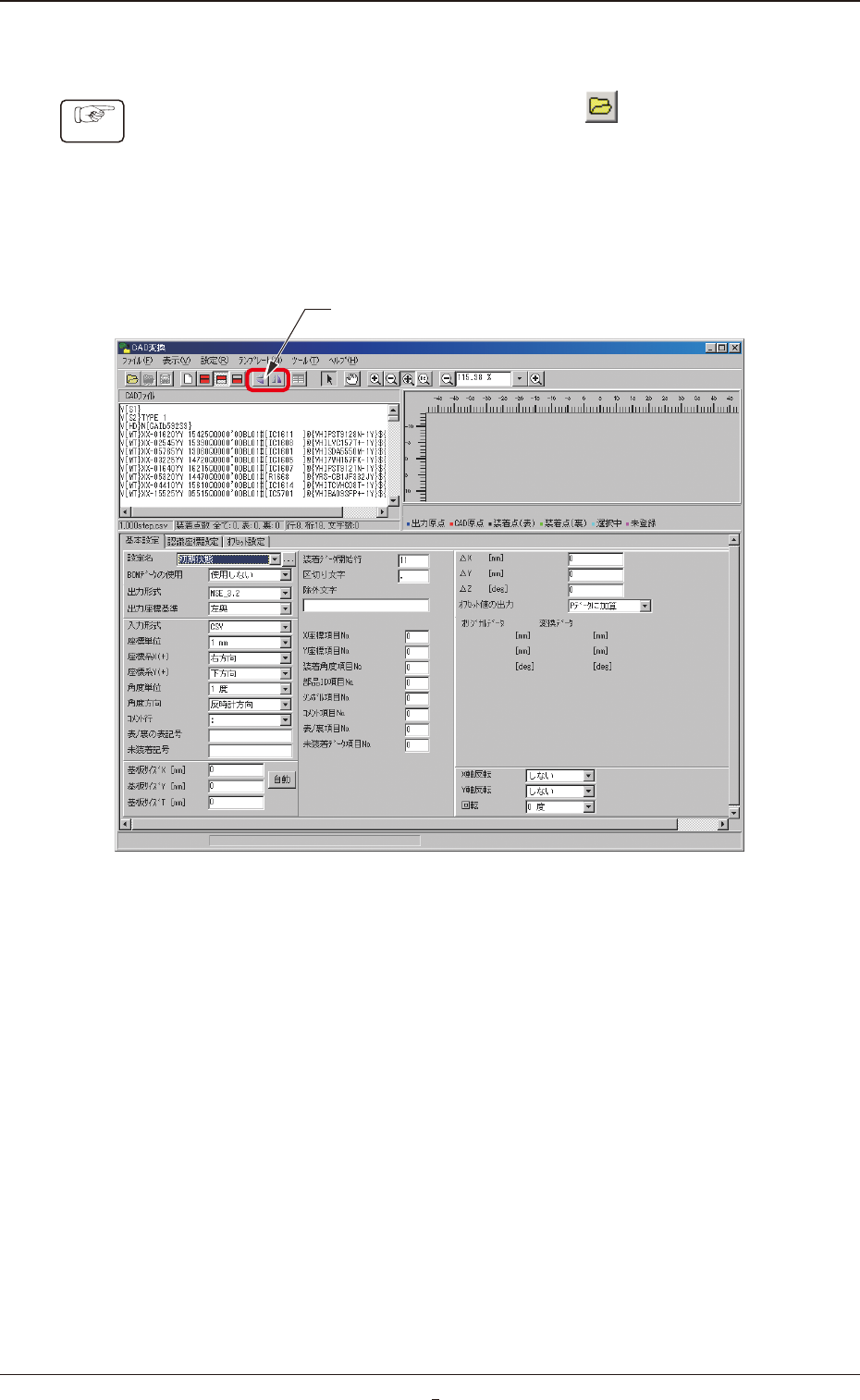

[1]
Fig. 19
