63-1

Tg1109-ID-SO

13.6データの編集

1009-001

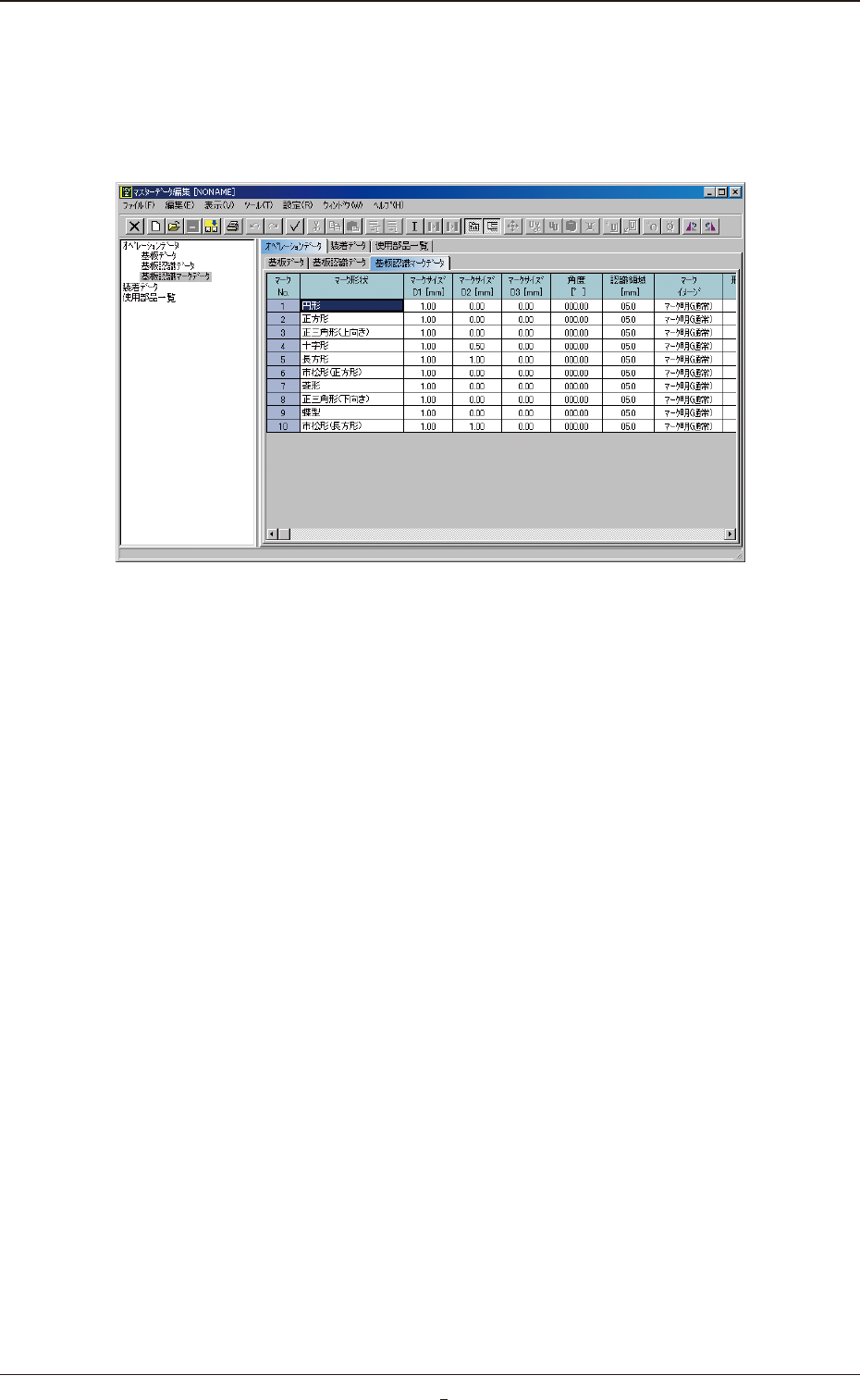

13.6.3 オペレーションデータ ( 基板確認マークデータ )

オペレーションデータにある基板認識マークデータの結果画面です。

基板認識で使用する各基板認識マークのデータに対応します。

10 種類のマーク No. を編集可能です。

Fig. 39-1

 マーク No.

基板認識で使用する各基板認識マークのデータに対応します。

 マーク形状

基板認識マークの形状を選択します。

 マークサイズ D1、マークサイズ D2、マークサイズ D3

基板認識マークのサイズを設定します。

 角度

基板認識マークを時計回り方向へ回転させる角度を設定します。

 認識領域

基板認識における認識領域を設定します。

 マークイメージ

カメラ画像でのマークパターンのイメージを選択します。

 形状判定レベル

認識マークの形状判定レベルデータを設定します。

 照明レベル

同軸、リング、オプション

各照明の輝度レベルを選択します。

Tg1109-ID-SO

13.6データの編集

1009-007

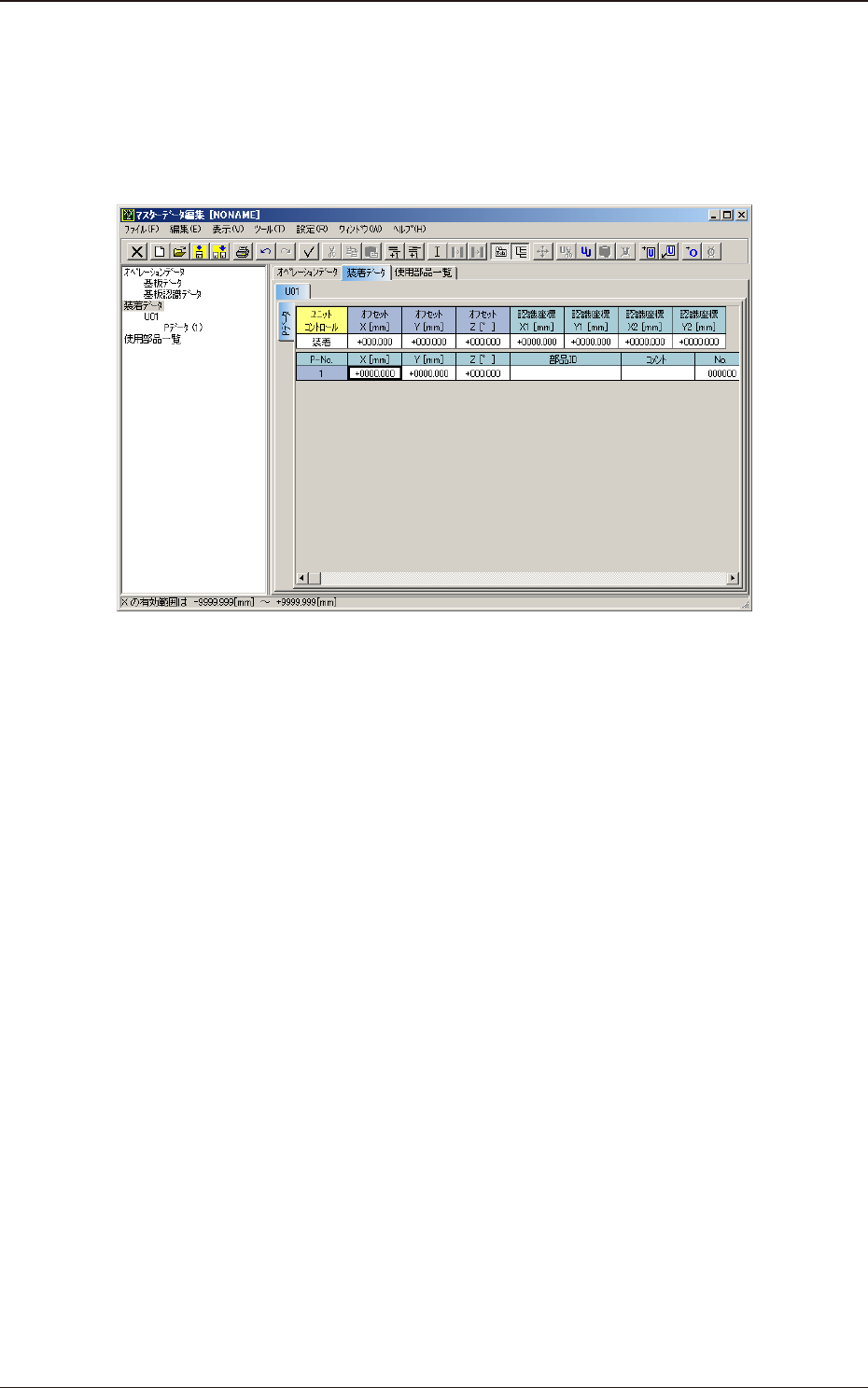

13.6.4 装着データ (P データ )

装着 P データの編集画面です。

U データの設定および装着 P データの追加、削除、編集を行うことが

できます。

P データは、最大 100,000 ステップまで編集可能です。

Fig.40

装着 U データ

ユニットコントロール

ユニットのコントロールコードを設定します。

オフセット X

オフセット座標 X を設定します。

オフセット Y

オフセット座標 Y を設定します。

オフセット Z

オフセット角度 Z を設定します。

認識座標 X1

割り基板認識座標 1 点目 X 座標を設定します。

認識座標 Y1

割り基板認識座標 1 点目 Y 座標を設定します。

認識座標 X2

割り基板認識座標 2 点目 X 座標を設定します。

認識座標 Y2

割り基板認識座標 2 点日 Y 座標を設定します。

Tg1109-ID-SO

13.6データの編集

1009-007

装着 P データ

装着座標 X を設定します。

装着座標 Y を設定します。

装着角度 Z を設定します。

部品 ID

部品 ID を設定します。

コメントを設定します。

No.

No. を設定します。

NC データのレーン番号を設定します。

コントロールコードを設定します。

シンボル

部品シンボルを設定します。

個々認識座標 1 点目 X 座標を設定します。

個々認識座標 1 点目 Y 座標を設定します。

個々認識座標 2 点目 X 座標を設定します。

個々認識座標 2 点目 Y 座標を設定します。
