メモ 12 1 Section JMC4011102 3. ベアリングホルダーの清掃と点検 e シーリングストッパーとエアフラグのパッキン にグリスを塗布します。 下図を参考にシリコングリスを塗布してください。 ■ シーリングストッパーとエアプラグのパッキン Y Y エアプラグ (KV7-M7138) シーリングストッパー (KV7-M7136) Oリング (内側) Oリング Yパッキン Yパッキン Oリング ■ ベアリン…
メモ
11
1
Section
JMC4011102
3. ベアリングホルダーの清掃と点検
0
ベアリングホルダーをノズルブロックホルダー
から外します。
サークリッププライヤーでベアリングホルダー上部
にあるサークリップを取り外すと、ノズルブロック
ホルダーから分離できます。
c
注意
サークリップとベアリングホルダーの間に入っているべアリングワッ
シャーやシムをなくさないように注意してください。
q
ベアリングホルダーのY パッキンを交換しま
す。
1. ベアリングホルダーの大小の穴に入っているY
パッキンをマイナス精密ドライバーなどで取り外
します。(Y パッキンは、大小の穴に２個ずつあり
ます。)
2. ウエスやつま楊枝などで穴の汚れを取り除きます。
3. ベアリングホルダーの大小の穴に新しいY パッキ
ンを２個ずつはめ込みます。
■ ベアリングホルダー内のY パッキン方向
Y
Y
Y
Y
パッキン パッキン
ベアリングホルダー
c
注意
新しいYパッキンを入れるときは、パッキンの方向を間違えないでく
ださい。また、パッキンに傷をつけないように注意してはめ込んでく
ださい。
w
新しいY パッキンにグリスを塗布します。
グリスはシリコングリスを使用してください。
Step 10
Step 11-2
Step 12
グリスを塗布する
サークリッププライヤー
サークリップ
ベアリング
ホルダー
取り外した部品
ワッシャー ベアリング
ベアリングホルダー
シムノズルブロック
ホルダー
穴の汚れを取り除く
メモ
12
1
Section
JMC4011102

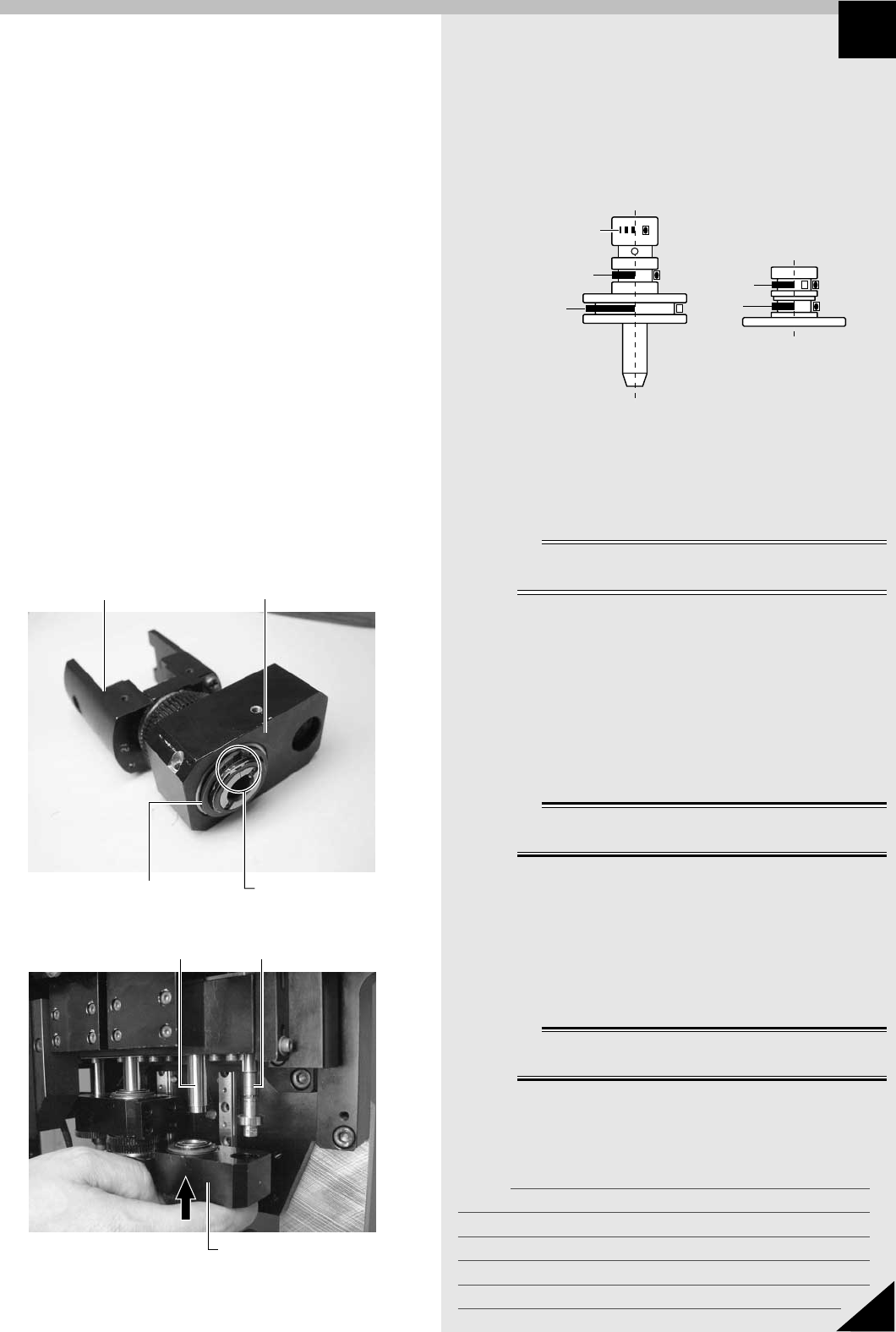

3. ベアリングホルダーの清掃と点検
e
シーリングストッパーとエアフラグのパッキン
にグリスを塗布します。
下図を参考にシリコングリスを塗布してください。
■ シーリングストッパーとエアプラグのパッキン
Y
Y
エアプラグ
(KV7-M7138)
シーリングストッパー
(KV7-M7136)
Oリング
(内側)
Oリング
Yパッキン
Yパッキン
Oリング
■ ベアリングホルダーの取り付け手順
点検・交換が終了したら、下記の手順で組み付けます。
n
要点
基本的に取り外しと逆の手順ですが、部品の組み入れ忘れやヘッドス
プラインシャフトの向きなどに注意してください。
1
ベアリングホルダーをノズルブロックホルダー
の上に挿入します。
2
サークリップでベアリングホルダーをノズルブ
ロックホルダーに留めます。
シムとべアリングワッシャーを入れてから、サーク
リップをはめて固定してください。
c
注意
サークリップの平らな面がベアリングホルダー逆側に向くように入れ
てください。
3
ベアリングホルダーをスプラインシャフトに挿
入します。
ヘッドスプラインとインデックスプラインの両方の
シャフトにベアリングホルダーを下から挿入してく
ださい。
c
注意
このとき、インデックスプラインのベアリングの付け忘れがないこと
を確認してください。
Step 2
Step 3
ベアリングホルダー
インデックススプラインヘッドスプライン
サークリップ
ノズルブロックホルダー ベアリングホルダー
けがきマーク
メモ
13
1
Section
JMC4011102
3. ベアリングホルダーの清掃と点検

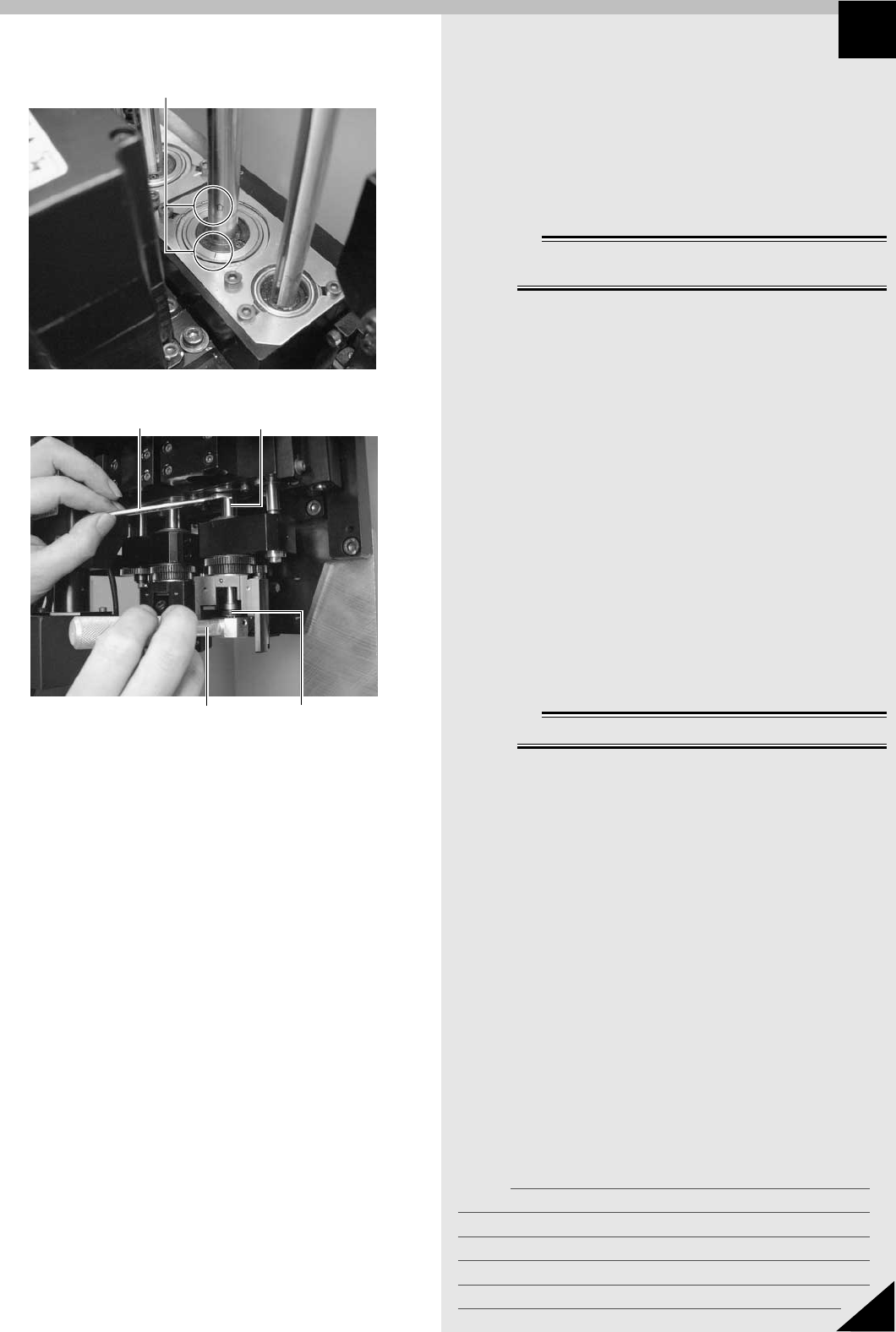

4
ベアリングホルダーとヘッドスプラインシャフ
トの向きを合わせます。
ヘッドスプラインシャフトの矢印と上部ベアリング
のけがきマークを合せてください。
また、点検したベアリングホルダーのけがき線にも
同様に合わせてください。
c
注意
このマーク合わせをしないと、ヘッドのバフィング動作が重くなった
り、シャフト振れが生じて部品吸着率が低下することがあります。
5
ヘッドスプラインシャフト下端にシーリングス
トッパーを締め込みます。
シャフトにカラーを入れてから、シーリングストッ
パーを手で仮り締めしてください。
6
シーリングストッパーを本締めします。
ヘッドスプラインシャフトの２面幅に8mm スパナを
掛け、シーリングストッパーを専用工具で締め付け
てください。
7
ヘッドスプラインシャフトを上にいっぱいまで
引き上げます。
8
エアプラグを取り付けます。
プラスドライバーでエアプラグのネジ2 本を締めて
固定してください。
c
注意
ネジは交互に均等に締めてください。
Step 6
シーリングストッパー
専用工具
ヘッドスプラインシャフト
8mmスパナ
Step 4
ヘッドスプラインシャフトの矢印と
ベアリングホルダーのけがき線と合わせる
