メモ 7 2 Section JMC4011102 2. Z 軸ラックギヤの交換 ■ 交換／組み立て手順 新しい Z 軸ラックギヤに交換したら、下記の手順で組み立 てます。 1 新しい Z 軸ラックギヤをリニアガイドに組み付 けます。 六角レンチ (2.5) でボルト 3 本を締めて組み付けて ください。 c 注意 Z軸ラックギヤの段部とリニアガイドの角部がしっかりと密着してい ること (写真参照)、Z軸ラックギヤの両端がリニアガイドの…
メモ
6
2
Section
JMC4011102
2. Z軸ラックギヤの交換
8
Z 軸ガイドブロックのボルトを取り外します。
Z 軸ラックギヤのリニアガイドがはまっているガイド
ブロックのボルト4 本を六角レンチ (2.5) で外して
ください。
9
Z 軸ラックギヤASSY を取り出します。
Z 軸ラックギヤ ASSYは写真のような部品構成に
なっています。
0
Z 軸ラックギヤASSY 上部の取り付け用ブロッ
クと下部のスプリングブロックを取り外します。
六角レンチ (2.5) でそれぞれのボルト 2 本を外して
ください。
q
Z 軸ラックギヤを取り外します。
六角レンチ (2.5) でボルト 3 本を外し、リニアガイ
ドから外してください。
c
注意
ガイドブロックのボールが出ないように注意してください。
Step 8
Step 9
Step 10
六角レンチ（2.5）
Z軸ガイドブロック
スプリングブロック
Z軸ブラケット
取り付け用ブロック
ラックギヤ
ガイドブロック
スプリングブロック
六角レンチ (2.5)
メモ
7
2
Section
JMC4011102
2. Z軸ラックギヤの交換
■ 交換／組み立て手順
新しいZ 軸ラックギヤに交換したら、下記の手順で組み立
てます。
1
新しいZ 軸ラックギヤをリニアガイドに組み付
けます。
六角レンチ (2.5) でボルト 3 本を締めて組み付けて
ください。
c
注意
Z軸ラックギヤの段部とリニアガイドの角部がしっかりと密着してい
ること (写真参照)、Z軸ラックギヤの両端がリニアガイドの両端より
も少し内側に入っていることを確認してください。
2
Z 軸ラックギヤの上下に取り付け用ブロックと
スプリングブロックを仮り付けします。
六角レンチ (2.5) でそれぞれのボルト 2 本を仮り締
めしてください。
3
Z 軸ガイドブロックをヘッド部ハウジングへ組
み付けます。
1. Z 軸ラックギヤ ASSYを元の位置に入れます。
2. Z 軸ガイドブロックをヘッド部ハウジングの加工
面、下面、側面に当て付けます。
3. Z 軸ガイドブロックの固定ボルト 4 本を六角レン
チ (3) でしっかりと締めます。
c
注意
Z軸ガイドブロックをヘッド部ハウジングの加工面、下面、側面に正
確に当て付けてください。そうしないと、Z軸の垂直精度が得られま
せん。
4
Z 軸ラックギヤASSY とZ 軸ブラケットを組み
付けます。
1. Z 軸ラックギヤ ASSY上部の取り付け用ブロック
のボルトを六角レンチ (2.5)で一旦締め、止まった
所から5 度以内で戻します。
2. 六角レンチ (3) でZ 軸ブラケットのボルト2 本を
上から締めて、Z 軸ラックギヤASSY 上部の取り
付け用ブロックと組み付けます。
3. Z 軸ラックギヤ ASSY上部の取り付け用ブロック
のボルトを増し締めします。
4. Z 軸ブラケットのボルト 2 本六角レンチ (3) で一
旦緩め、それからもう一度締め直します。

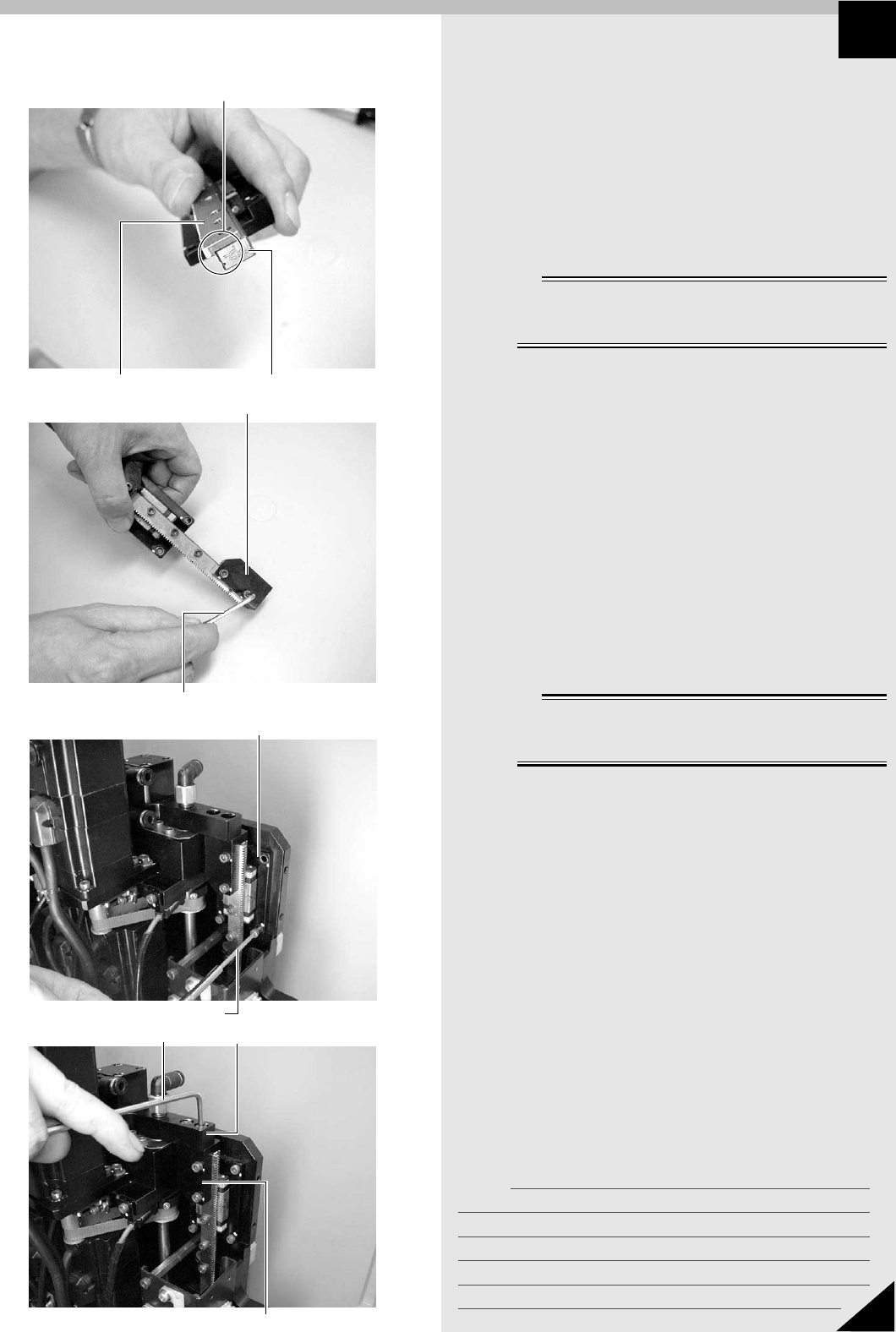

Step 1
Step 2
Step 3
Step 4
ラックギヤの段部とリニアガイドの角部を密着させる
ラックギヤ
リニアガイド
Z軸ブラケット取り付け用ブロック
六角レンチ (2.5)
ガイドブロック
六角レンチ (3)
取り付け用ブロック
六角レンチ (3)
Z軸ブラケット
メモ
8
2
Section
JMC4011102
2. Z軸ラックギヤの交換
5
Z 軸の動きを確認します。
スプラインを手で上下させて動きがスムーズかどう
か確認してください。動きが悪いようであれば、
Step 4 を繰り返してください。
6
ピンブロックをヘッド部ハウジングに組み付け
ます。
1. リターンスプリングとピンブロックをZ 軸ラック
ギヤASSY のピンに下から入れます。
2. ピンブロックをヘッド部ハウジングに当てつけな
がら、六角レンチ (3) でボルト 2 本を締めて組み
付けます。
7
Z 軸安全センサーのカバーを取ります。
Z1 軸 (向かって右側) の場合は、右側にあるカバー
のボルト2 本を六角レンチ (3) で外して、カバーを
取ってください。
Z2 軸 (向かって左側) の場合は、移動カメラのカ
バーを外してから、Z 軸安全センサーのカバーを取っ
てください。
8
Z 軸ラックギヤ下部のスプリングブロックのボ
ルトを締めます。
スプラインを下げて、Z 軸ラックギヤ下部のスプリン
グブロックの固定ボルト2 本を六角レンチ (2.5) で
本締めしてください。
9
Z 軸ラックギヤにモリブデングリスを塗布しま
す。
0
Z 軸の動きを再度確認します。
Z 軸を下げてから手を離して、リターンスプリングに
よって軽く上昇すれば組み付け状態は良好です。
Step 6
Step 7
Step 8
六角レンチ（3）
ピンブロック
リターンスプリングと
ピンブロックを下から入れる
六角レンチ（3）
Z軸安全センサーカバー
ラックギヤ
六角レンチ（2.5）
スプリングブロック
Z軸ガイドブロック
