メモ
22
2
Section
JMC4011102
5. N軸ベルトの交換
Step 12-1
Step 12-2
5.5mmスパナ
ベルトテンションを確認する
六角レンチ（2.5）
w
ベルトのテンションを張ります。
1. 六角レンチ (2.5) でベルトテンショナーボルトを
ゆっくり締めていきます。
ベルトの中央部を押して弾力 (3 ∼ 5mm 程度のた
わみ) があることを確認してください。
2. 六角レンチでベルトテンショナーボルトを固定し
たまま、5.5mmスパナでロックナットを締めま
す。
e
N 軸モーターを固定します。
モーターブラケット取り付けボルト2 本を六角レン
チ (3) でしっかりと締めて、モーターを固定してく
ださい。
ベルトの中央部を押して弾力 (3 ∼ 5mm 程度のたわ
み) があることを再度確認してください。
r
インデックススプライン上端のエアジョイント
にエアチューブを差します。
23
メモ
2
Section
JMC4011102
6. Z 軸安全センサーの交換と位置調整
Z 軸安全センサーにより、Z 軸が下降した状態でのヘッド部の XY 移動はできないようになっています。この Z 軸安全セ
ンサーが故障した場合の交換方法と位置調整について説明します。
■ 用意するもの
・ 六角レンチセット
・ プラス精密ドライバー（No.1）
・ ニッパー、結束バンド
・ 新しい Z 軸センサー
■ 交換手順
w
警告
作業を始める前に、マシンの電源スイッチがOFFになっていることを
確かめてください。
1
Z 軸安全センサーのハーネスを留めている結束
バンドを切ります。
2
Z 軸安全センサーのコネクターを外します。
コネクターは、ヘッド部の右奥あるいは左奥のコネ
クターパネルに付けられています。Z1 軸安全セン
サーは「Z1DOWN」、Z2 軸安全センサーは「Z2
DOWN」です。
3
Z 軸安全センサーを取り外します。
センサーの取り付けステイのボルト2 本を六角レン
チ (2.5) で外すと、ステイごとセンサーが下から取
り出せます。
Step 3
Step 2
Z軸安全センサーハーネスの
結束バンドをすべて切る
Z軸安全センサー
取り付けスティ
Z軸安全センサースティ
六角レンチ (2.5)
センサー部
取り付けスティ
取り外したZ軸安全センサー
メモ
24
2
Section
JMC4011102
6. Z軸安全センサーの交換と位置調整
4
センサーをステイから外します。
プラス精密ドライバーでセンサーの取り付けネジを
外してください。
c
注意
センサーとステイの間に入っているプレートをなくさないでくださ
い。
5
新しいセンサーをステイに取り付けます。
センサーとステイの間にプレート入れ、プラス精密
ドライバーでネジ締めしてください。
6
センサーステイを元の位置に取り付けます。
六角レンチ (2.5) で、取り付けボルト 2 本を締めて
ください。
c
注意
取り付けボルトを締め過ぎるとセンサーを壊す場合がありますので注
意してください。また、センサーがZ軸ラックギヤ側に向くようにセ
ンサーステイを取り付けてください。
7
コネクターを接続し、ハーネスを元どおりに結
束します。
■ Z 軸安全センサーの高さ調整
ヘッドが基板面から13 ±1.0mm 上昇した位置で Z軸安全
センサーのON/OFF が切り替わるように、Z軸安全セン
サーの取り付け高さを調整します。
1
マシンを起動します。
2
ノズルを確認します。
Z 軸安全センサーを交換した側のヘッドにタイプ62F
ノズルが装着されていることを確認してください。
装着されていないときは、「3/4/A5 ノズルチェン
ジ」コマンドで交換してください。
3
手動モードで「ZR 軸」とスピードを選択しま
す。
1.「3/4/B1 ジョイスティック軸選択」で「ヘッド１
ZR 軸」または「ヘッド 2 ZR 軸」を選択してくだ
さい。
2.「3/4/B2 運転スピード変更」で20％以下の低速
度を選択します。

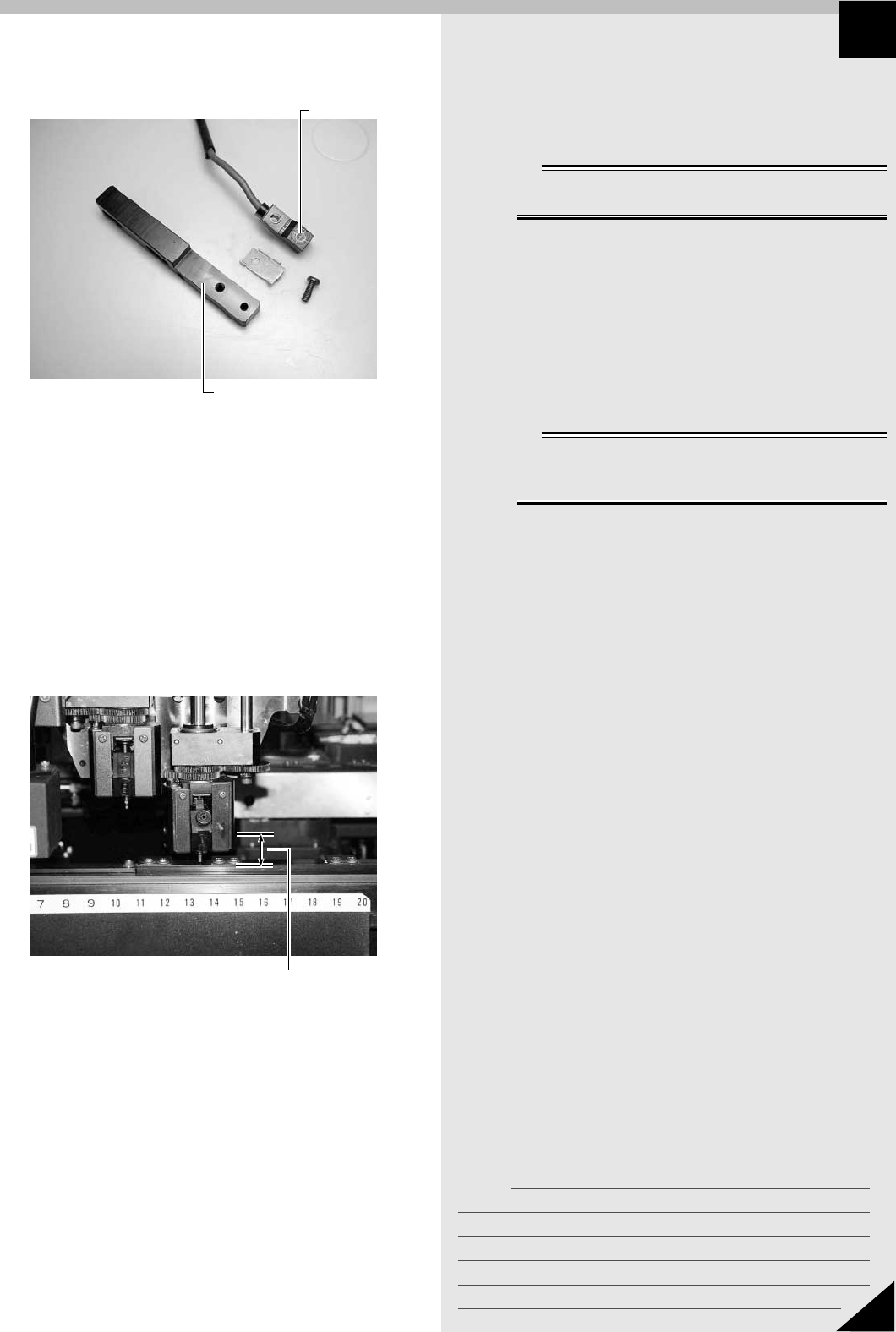

Step 4
Z軸安全センサー部品
取り付けスティ
センサー
ヘッドが基板面より13mm上昇した位置で
Z軸安全センサーが切り替わること
Z軸安全センサーの高さ調整
