2. R 軸モーターの交換
Ｒ軸モーターの故障により位置ズレなどが起きたときは、R 軸モーターの交換が必要です。下記の手順に従って交換して
ください。
■ 用意するもの
・ 六角レンチセット
・ ニッパー、結束バンド
・ プラスドライバー (No. 1, 2)
・ サークリッププライヤー
・ 新しい R 軸モーター
■ 交換手順
w
警告
作業を始める前に、マシンの電源スイッチがOFFになっていることを
確かめてください。
1
ヘッド部のカバーを取り外します。
六角レンチ (2.5) でボルトを外して、カバーを取り
外してください。
2
交換するR 軸モーターケーブルの結束バンドを
すべて切ります。
3
R 軸モーターのコネクターを外します。
コネクターは、ヘッド部の右奥あるいは左奥のコネ
クターパネルに付いています。R1 軸モーターは
「R1P」と「R1M」、R2 軸モーターは「R2P」と
「R2M」です。
4
R 軸モーターのアース線を外します。
交換するR 軸モーターのアース線をプラスドライ
バーで外してください。アース線もモーターコネク
ターと同じコネクターパネルにネジ止めされていま
す。
Step 1
Step 3
Step 4
ヘッド部カバー
六角レンチ (2.5)
交換するR軸モーターのコネクター (2個) を外す
アース線を外す
コネクターパネル
プラスドライバー
メモ
5
5
Section
JMC4011102
2. R軸モーターの交換
5

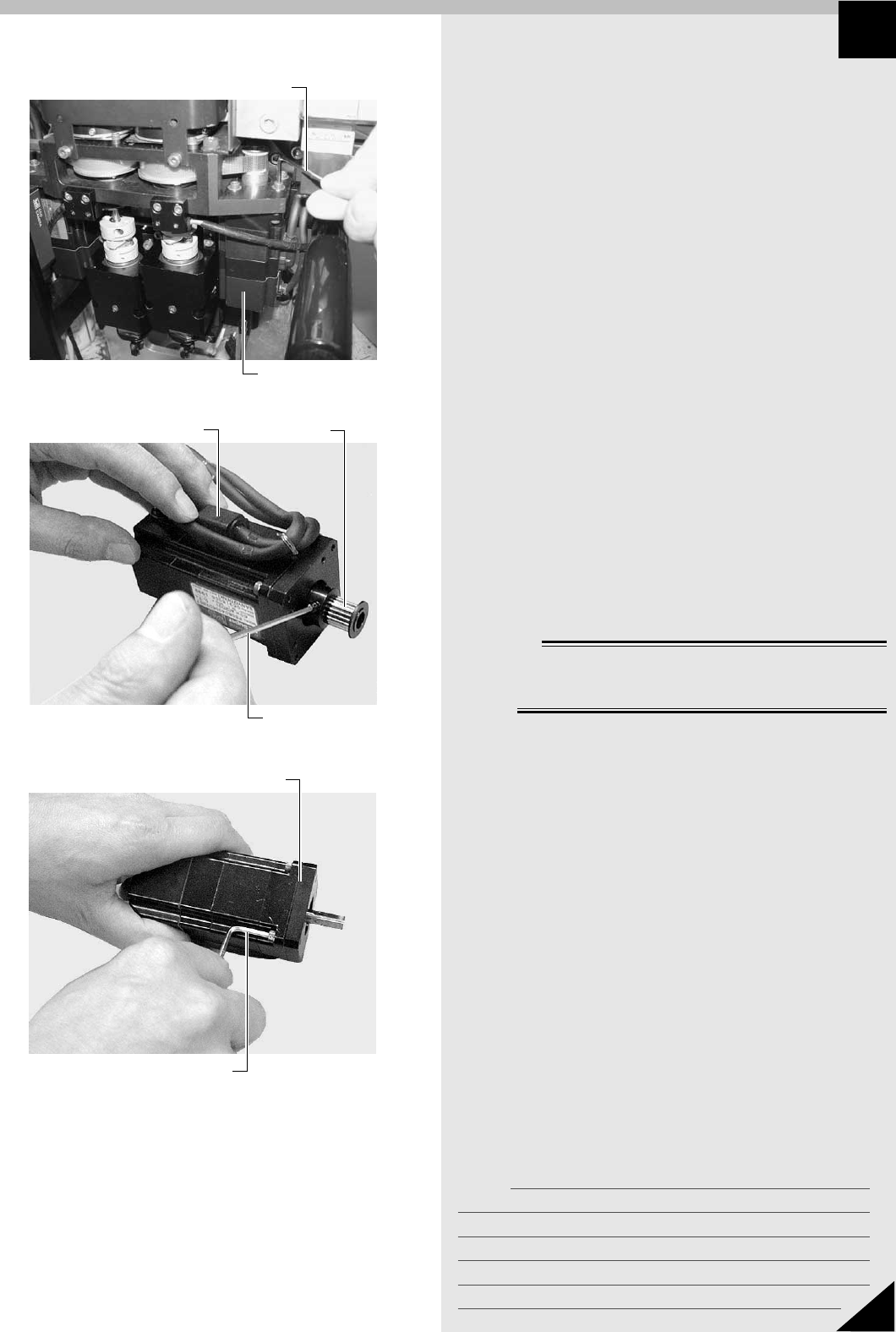

R 軸モーターを取り外します。
1. R 軸ベルトのテンション調整を兼ねているボルト
3 本を六角レンチ (2.5) で外します。
2. R 軸モータープーリーからベルトを外して、モー
ターを下から取り出します。
6
R 軸モーターからプーリーを外します。
六角レンチ (1.5) で、プーリーのセットスクリュー2
本を外して、プーリーをモーターシャフトから引き
抜いてください。
7
R 軸モーターからホルダーを取り外します。
六角レンチ (2.5) でボルト 4 本を外し、R 軸モー
ターからホルダーを取り外してください。
8
新しいR 軸モーターにプーリーを取り付けま
す。
1. モーターシャフトの D カットにセットスクリュー
穴を合わせ、ギヤをシャフトの奥まで差し込みま
す。
2. セットスクリュー2 本に少量のネジロック (中強
度) を塗り、先端を拭き取ってから、プーリーに
ネジ込みます。
c
注意
ネジロックはつけ過ぎないように注意してください。セットスク
リューがモーターシャフトに当たったら、２つのセットスクリューを
交互に締めてください。
9
R 軸モーターにホルダーを取り付けます。
六角レンチ (2.5) でボルト 4 本を締めて、新しいR
軸モーターにホルダーを固定してください。
Step 6
Step 5
六角レンチ (2.5)
R軸モーター
プーリー
R軸モーター
六角レンチ (1.5)
モーターホルダー
六角レンチ (2.5)
Step 7
メモ
6
5
Section
JMC4011102
2. R軸モーターの交換
0

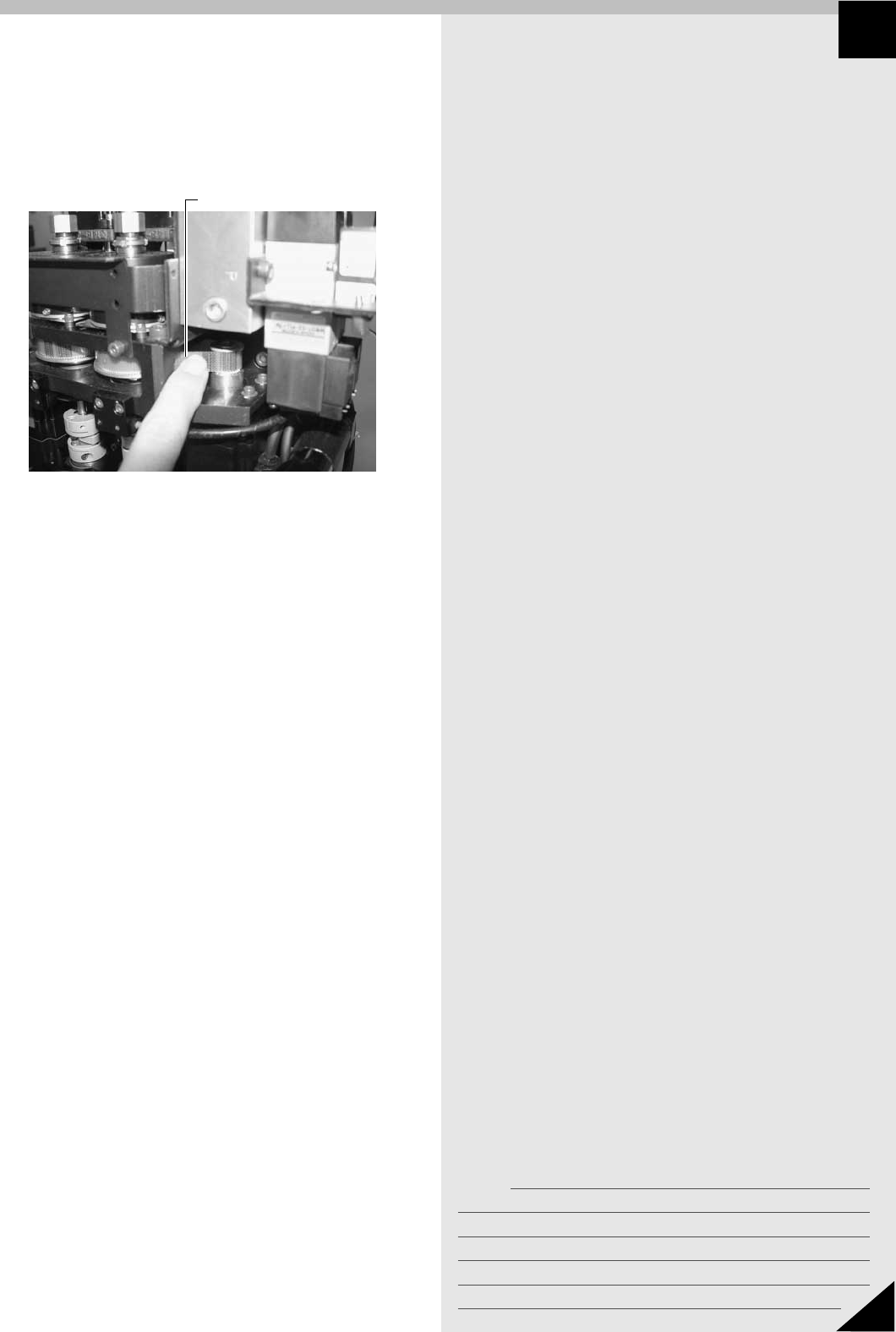

R 軸モーターを取り付けます。
R 軸モーターを外側に引いてベルトのテンションを張
りながら、六角レンチ (2.5) でボルト3 本を締めて、
モーターを取り付けてください。
q
ベルトのテンションを確認します。
ベルトを押して、少しの弾力があることを確認して
ください。
w
コネクター、アース線を接続し、ハーネスを元
のように結束します。
Step 1∼3 の逆の手順で行ってください。
e
ヘッド部のカバーを元どおりに取り付けます。
Step 11
ベルトのテンションを確認する
