1. 移動カメラの交換
移動カメラが故障して交換が必要になったときは、下記の手順に従ってください。
■ 用意するもの
・ 六角レンチセット
・ ニッパー、結束バンド
・ 新しい移動カメラ
■ 交換手順
w
警告
作業を始める前に、マシンの電源スイッチがOFFになっていることを
確かめてください。

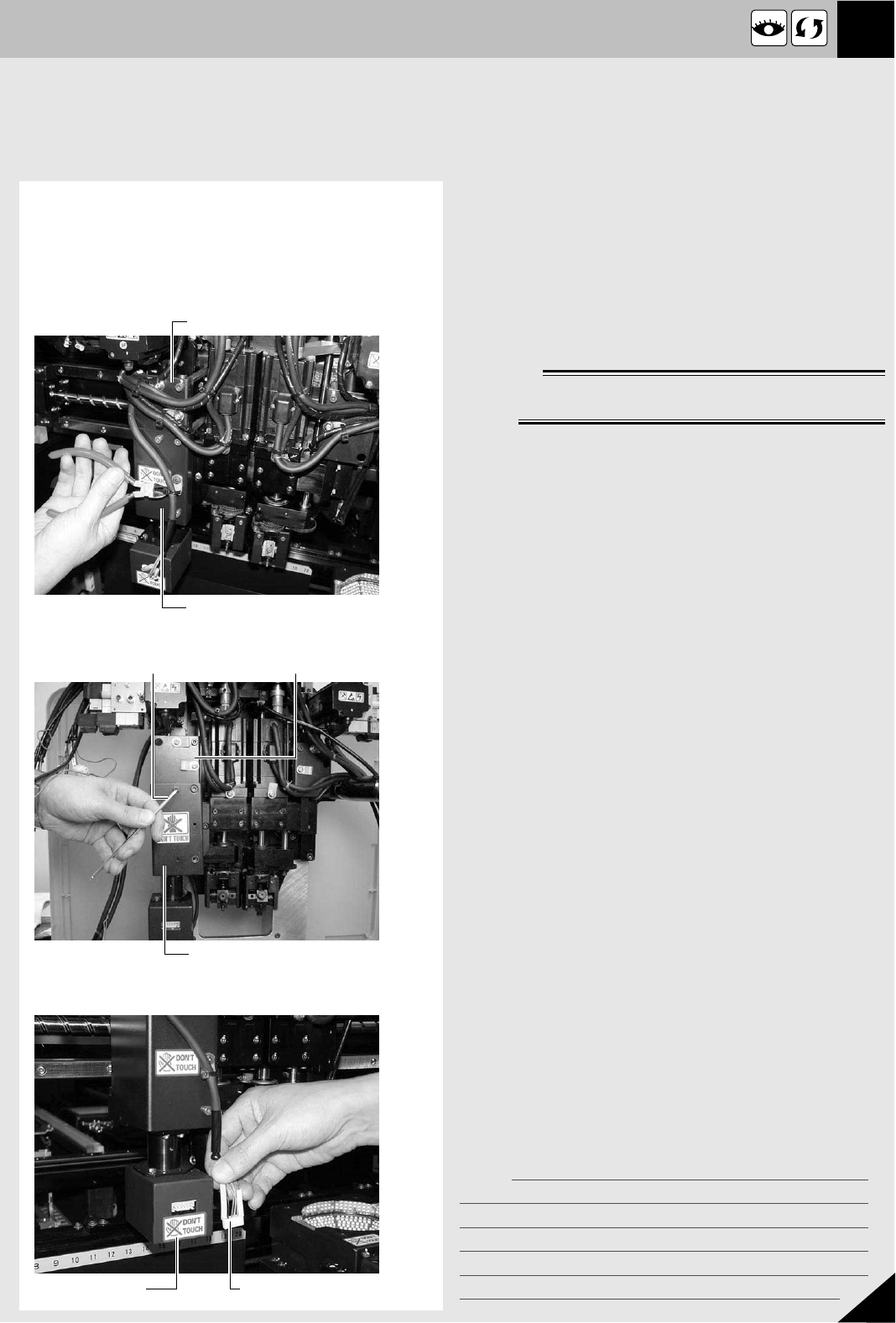

1
ケーブル類の結束バンドを切ります。
移動カメラカバーとＺ軸安全センサーカバーに留め
てある結束バンドをすべて切ってください。
2
カメラカバーとＺ安全センサーカバーを取り外
します。
六角レンチ (3) で取り付けボルトを外し、カバーを
取り外してください。移動カメラが現れます。
3
移動カメラケーブルを取り外します。
移動カメラケーブルをカメラの12 ピンコネクターか
ら取り外してください。
4
移動カメラ照明のコネクターを外します。
コネクターは照明ユニットの正面にあります。
Step 1
Step 2
Step 4
移動カメラカバー
Z軸安全センサーカバー
移動カメラカバー
Z軸安全センサーカバー六角レンチ (3)
コネクターを外す移動カメラ照明
メモ
3
3
Section
JMC4011102
1. 移動カメラの交換

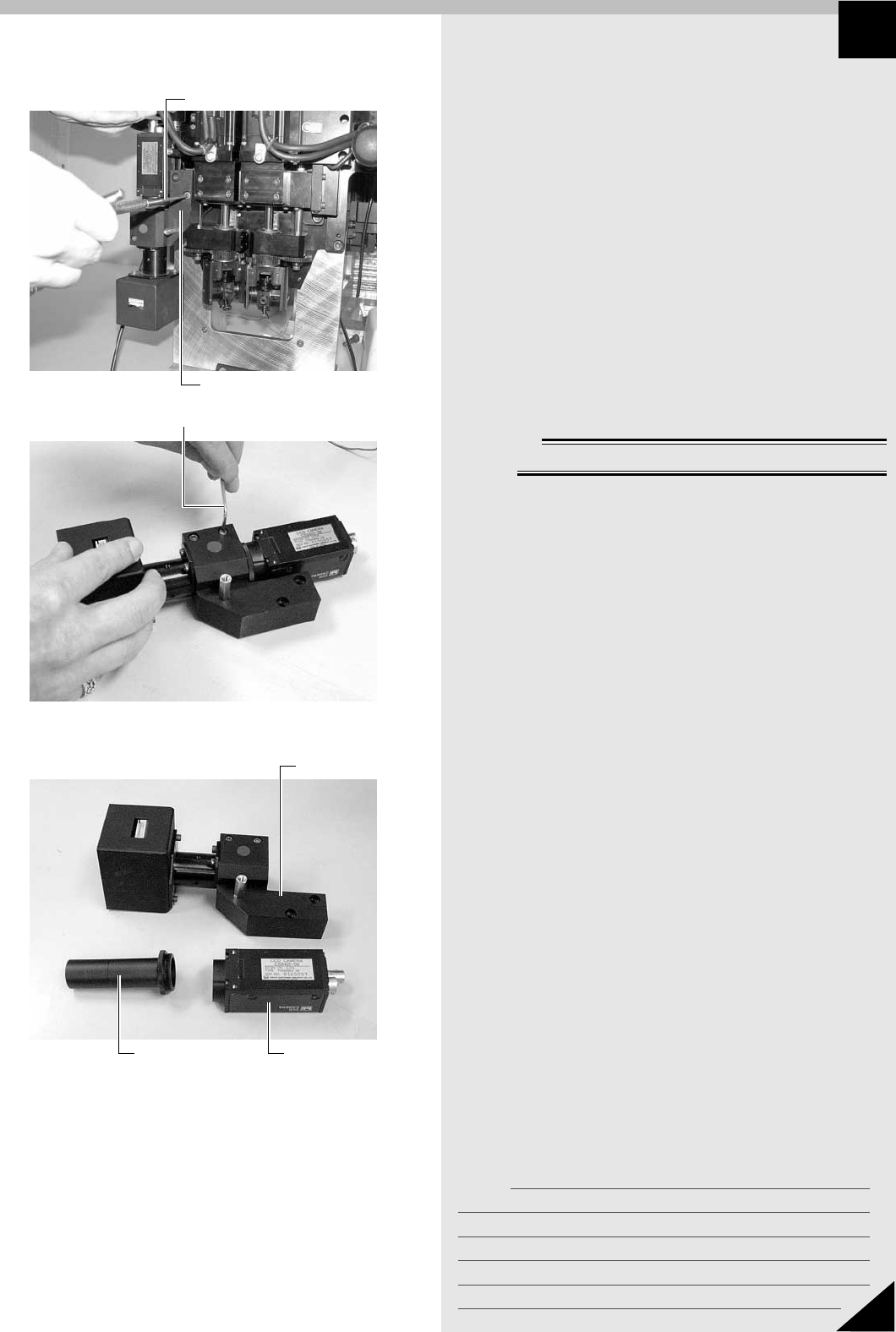

5
移動カメラをホルダーごと取り外します。
移動カメラホルダーのボルト2 本を六角レンチ (3)
で外し、カメラをホルダーごと取り外してください。
6
移動カメラをホルダーから外します。
カメラのレンズ鏡筒を締め付けているボルト2 本を
六角レンチ (2.5) で緩め、カメラをカメラホルダー
から抜いてください。
7
レンズをカメラから取り外し、新しいカメラに
ねじ込みます。
8
新しいカメラをカメラホルダーに取り付けます。
カメラのレンズ鏡筒をカメラホルダーに入れて、ボ
ルト2 本を仮り締めしてください。
c
注意
カメラのシールが正面を向くようにしてください。
9
カメラホルダーをヘッド部に取り付けます。
カメラホルダーのボルト2 本を六角レンチ (3) で締
めて、ヘッド部に固定してください。
Step 6
Step 7
Step 5
カメラホルダー
六角レンチ (3)
六角レンチ (2.5)
カメラ本体
カメラホルダー
レンズ
メモ
4
3
Section
JMC4011102
1. 移動カメラの交換
0
カメラと照明ユニットのコネクターを接続しま
す。
q
マシンの電源をON にし、カメラをコンベア
レール上に移動します。
w
非常停止ボタンを押します。
e
カメラのピントと向きを合わせます。
1. カメラのレンズ鏡筒を締めているボルトを一旦緩
めます。
2. カメラを上下させて、コンベアレールの上面にピ
ントが合うようにします。
3. カメラを回転させて、ビジョンディスプレイ上の
クロスラインとコンベアレールが平行になるよう
にします。
■移動カメラのピントと角度合わせ
コンベアレールの上面にピントを合わせてから、
コンベアレールとクロスカーソルが平行になる
ようにカメラの取り付けを調整する
コンベアレール
r
カメラを固定します。
Step 13 で緩めたボルトを本締めしてカメラを固定
してください。
ボルトを締めた後もカメラのピントと角度が合って
いることを確認してください。
t
取り外したカバーを元どおりに取り付けます。
ハーネスも結束バンドで元どおりに留めてください。
Step 14
移動カメラホルダー六角レンチ (2.5)
Step 13
カメラの高さ (ピント) と
向き (角度) を合わせる
