メモ 17 1 Section JMC4011102 4. ヘッドスプラインシャフト上部のパッキン交換 ■ 組み付け手順 点検が終了したら、下記の手順で組み付けます。 1 Z 軸ブラケットを仮り付けします。 六角レンチ ( 3 ) でボルト 2 本を仮り締めして、Z 軸 ブラケットを Z 軸ガイドの上に仮り付けしてくださ い。 2 スプラインシャフトを引き上げて、Z 軸ブラ ケットの穴に挿入します。 ヘッドおよびインデックススプラインシ…
メモ
16
1
Section
JMC4011102

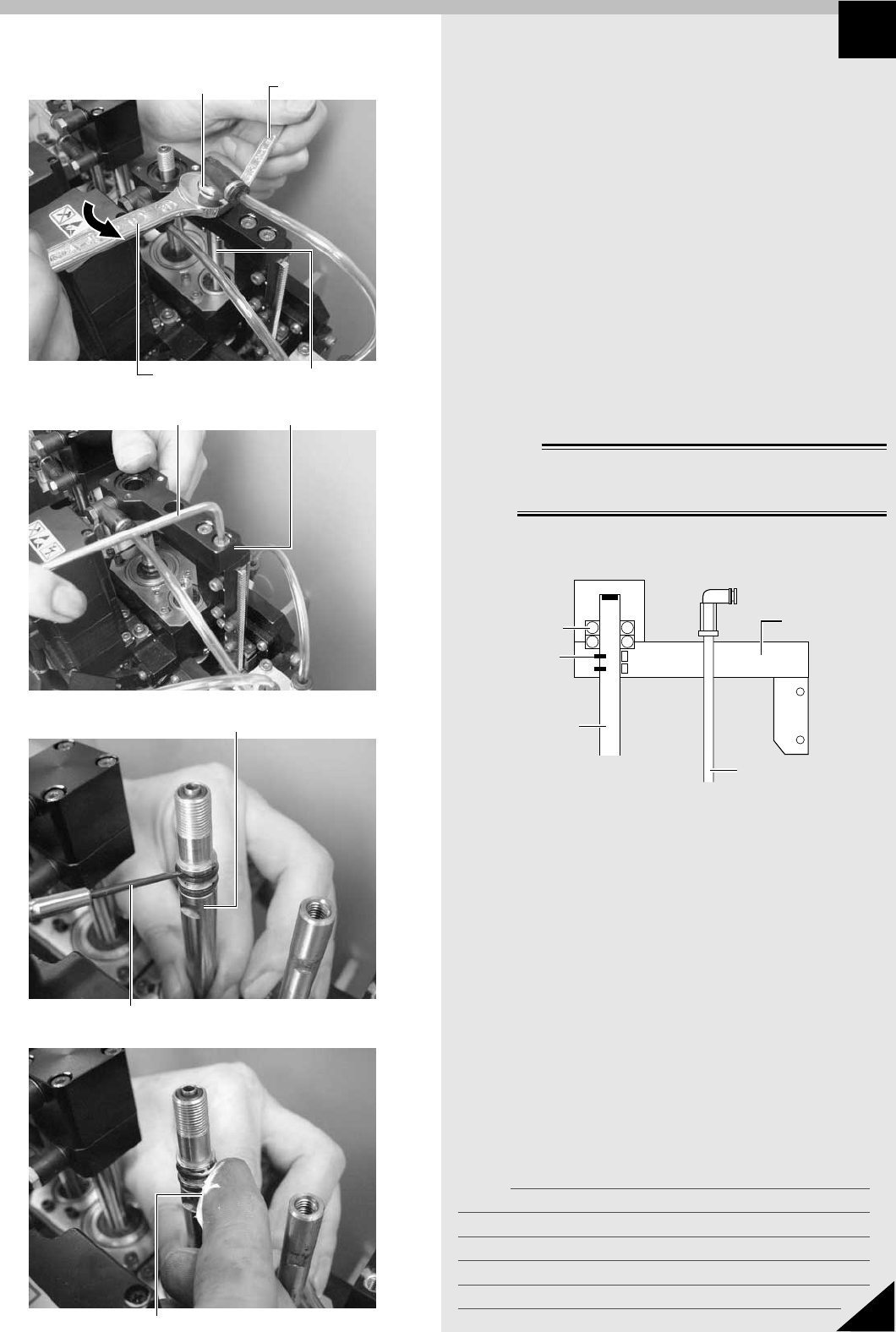

4. ヘッドスプラインシャフト上部のパッキン交換
4
上部のベアリングをヘッドスプラインから抜き
ます。
5
インデックススプライン上部のエアジョイント
を取り外します。
インデックススプラインシャフトの2 面幅に 7mm ス
パナを掛け、エアジョイントを12mm スパナで緩め
て取り外してください。
6
Z 軸ブラケットを取り外します。
六角レンチ (3) でボルト2 本を緩めて、Z 軸上部の
ブラケット取り外してください。
7
ヘッドスプライン上部のY パッキンを交換しま
す。
c
注意
新しいYパッキンを入れるときは、パッキンの方向を間違えないでく
ださい。（下図参照）また、パッキンに傷をつけないように注意して
はめ込んでください。
■ ヘッドスプライン上部のY パッキン
Y
Y
Yパッキン
ベアリング
Z軸ブラケット
ヘッドスプライン
シャフト
インデックススプライン
シャフト
8
Y パッキンにシリコングリスを塗布します。
Step 5
Step 6
Step 7
Step 8
7mmスパナ
12mmスパナ
エアジョイント
インデックススプライン
Z軸ブラケット六角レンチ (3)
ヘッドスプライン
マイナス精密ドライバー
Yパッキンにシリコングリスを塗布する
メモ
17
1
Section
JMC4011102
4. ヘッドスプラインシャフト上部のパッキン交換

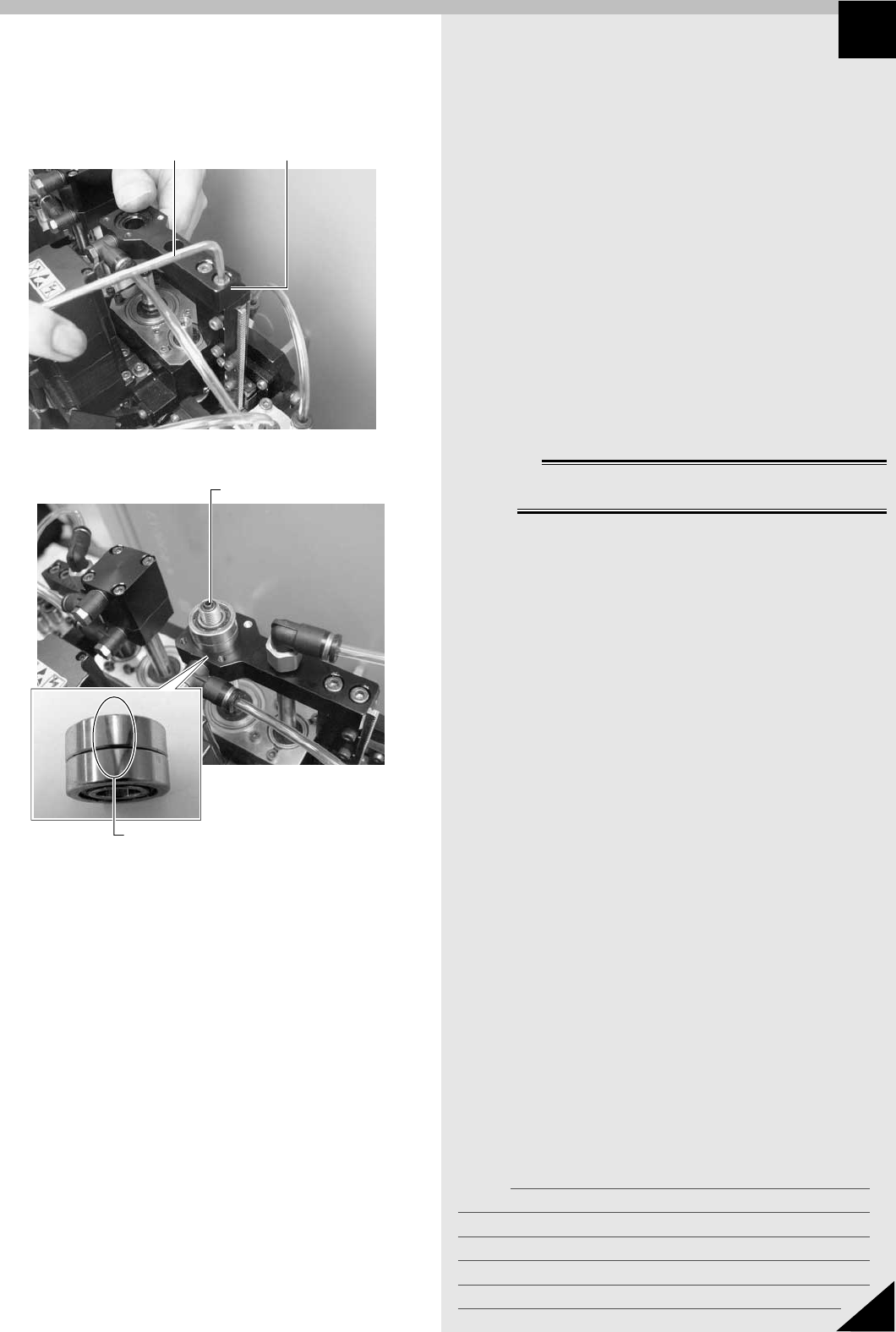

■ 組み付け手順
点検が終了したら、下記の手順で組み付けます。
1
Z 軸ブラケットを仮り付けします。
六角レンチ (3) でボルト2 本を仮り締めして、Z 軸
ブラケットをZ 軸ガイドの上に仮り付けしてくださ
い。
2
スプラインシャフトを引き上げて、Z 軸ブラ
ケットの穴に挿入します。
ヘッドおよびインデックススプラインシャフトの両
方を一杯に引き上げて、Z 軸ブラケットのそれぞれの
穴に挿入してください。
3
ベアリングをヘッドスプラインシャフトの上部
に入れます。
c
注意
アンギュラーベアリングを使用していますので、ふたつのベアリング
のマークが写真のように合うようにシャフトに入れてください。
4
ロックナットをヘッドスプラインシャフトの上
端に取り付けます。
最初は手で仮り締めしてから、ヘッドスプライン
シャフトの2 面幅に8mm スパナを掛け、ロックナッ
トを14mmスパナで本締めしてください。
5
ロックナットのセットスクリューを締めます。
六角レンチ (1.5) でしっかりと締めてください。
6
ベアリングホルダーをZ 軸ブラケットに固定し
ます。
六角レンチ (2.5) でボルト 4 本を締めて、固定して
ください。
7
エアジョイントをインデックススプライン上部
に取り付けます。
インデックススプラインシャフトの2 面幅に 7mm ス
パナを掛け、エアジョイントを12mm スパナで締め
て固定してください。
8
Z 軸ブラケットを本締めします。
仮り締めしてあったZ 軸ブラケットのボルト2 本を
しっかりと締め込んでください。
Step 1
Step 3
Z軸ブラケット六角レンチ (3)
2つのベアリングのマークを合わせて
ヘッドスプラインシャフト入れる
ヘッドスプラインシャフト
JMC4011102
Section 2 YV88X-Fヘッド関連部品の交換
■ 交換部品および調整項目
交換時期
故障時
故障時
故障時
故障時
故障時
故障時
部品番号
90K55-4W07GA
90K55-4W07GB
KG7-M7122
90K54-4W07HC
90K54-4W07HD
90K55-4W07HN
90K55-4W07HV
KV7-M7176 (X)
KGA-M7176 (Xg)
KV7-M653A
交換後の調整
Z軸マシンリファレンス
Z軸ソフトリミット
移動可能高さ
フィーダープレート補正 Z (吸着高さ)
認識高さ
ヘッドオフセット Z
トレイ部品関係の吸着高さ
ノズルステーション座標
*1
AMF調整
*2
Z軸マシンリファレンス
Z軸安全センサー高さ
Z軸ソフトリミット
基板面高さ
ノズルステーション座標
*1
AMF調整
*2
R軸マシンリファレンス
R軸初期位置
ノズルステーション座標
*1
AMF調整
*2
N軸マシンリファレンス
N軸初期位置
N軸マシンリファレンス
N軸初期位置
N軸安全センサー高さ
*1：ノズルステーション（オプション）が装備されている場合
*2：AMF調整を行うにはAMFキット（オプション）が必要です。
交換部品
Z1軸モーター
Z2軸モーター
Z軸ラックギヤ
R1軸モーター
R2軸モーター
N1軸モーター
N2軸モーター
N軸ベルト
Z軸安全センサー
