1. Z 軸モーターの交換
Z 軸モーターの故障により位置ズレなどが起きたときは、Z 軸モーターの交換が必要です。下記の手順に従って交換して
ください。
■ 用意するもの
・ 六角レンチセット
・ プラスドライバー (No. 1, 2)
・ ニッパー、結束バンド
・ 新しい Z 軸モーター
■ 交換手順
w
警告
作業を始める前に、マシンの電源スイッチがOFFになっていることを
確かめてください。
1

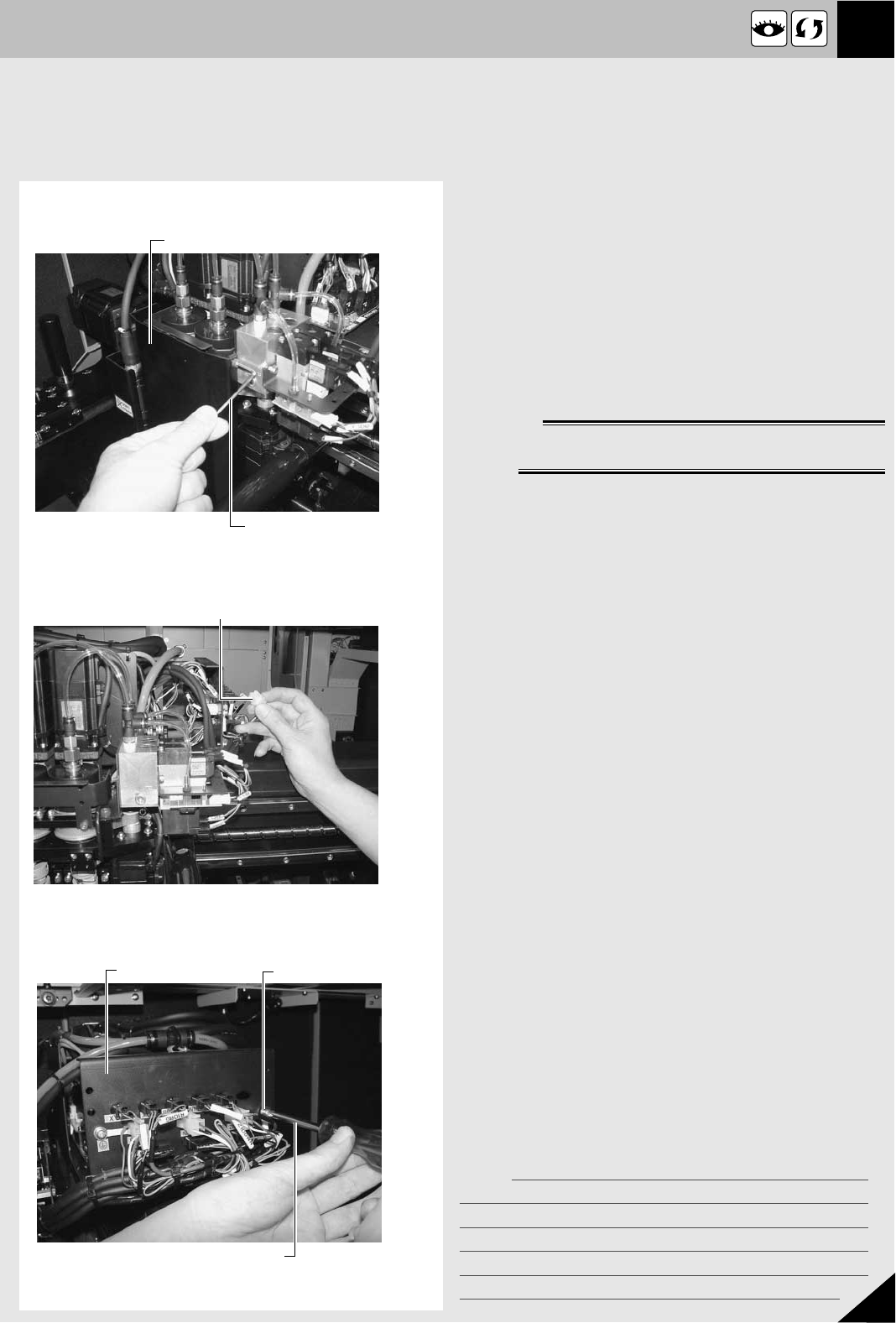

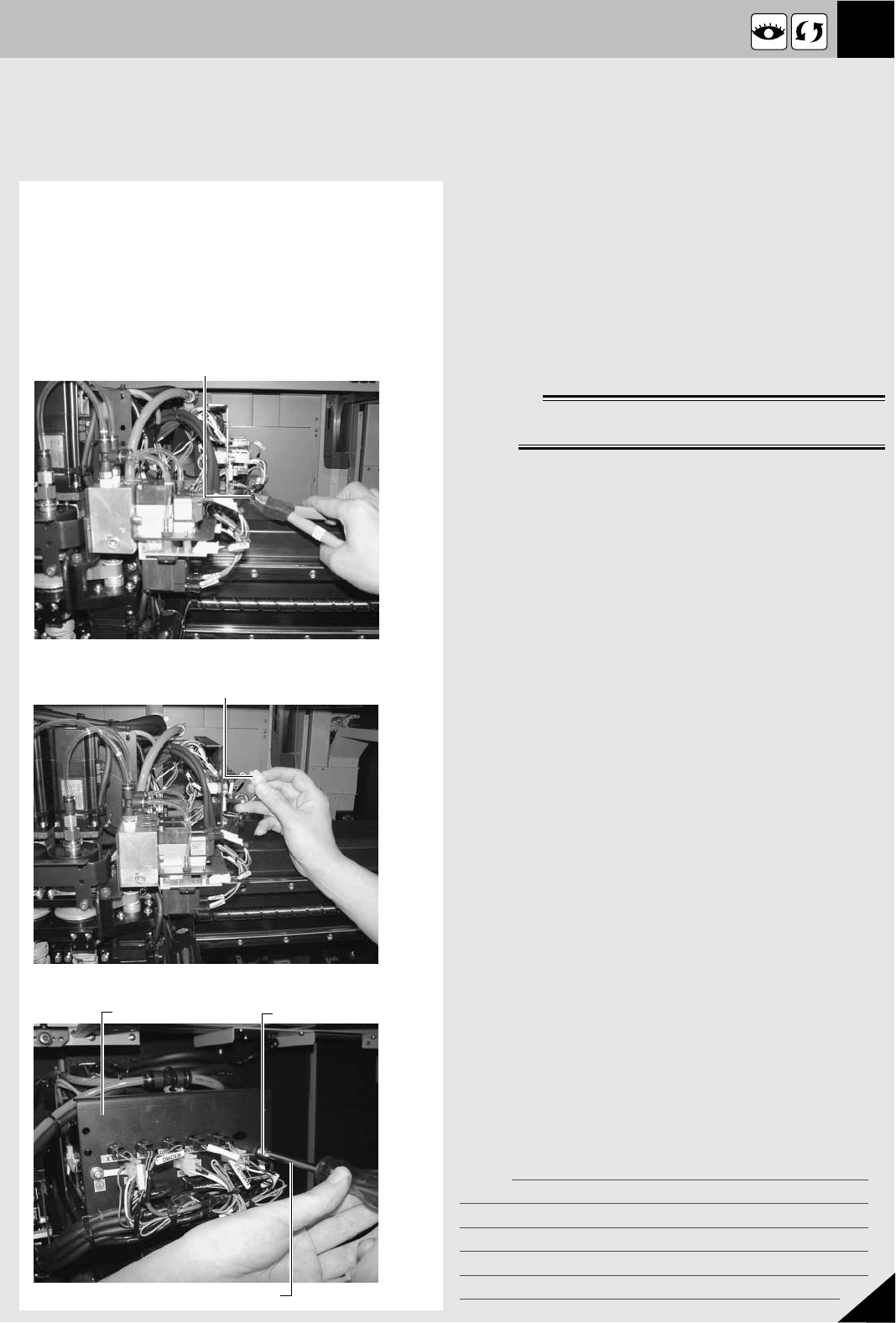

交換するZ 軸モーターケーブルの結束バンドを
すべて切ります。
2
Z 軸モーターのコネクターを外します。
コネクターは、ヘッド部の右奥あるいは左奥のコネ
クターパネルに付いています。Z1 軸モーターは
「Z1P」と「Z1M」、Z2 軸モーターは「Z2P」と
「Z2M」です。
3
Z 軸モーターのアース線を外します。
交換するZ 軸モーターのアース線をプラスドライ
バーで外してください。アース線もモーターコネク
ターと同じコネクターパネルにネジ止めされていま
す。
Step 1
Step 2
Step 3
アース線を外す
コネクターパネル
プラスドライバー
交換するZ軸モーターケーブルの結束バンドを切る
交換するZ軸モーターのコネクター (2個) を外す
メモ
3
5
Section
JMC4011102
1. Z軸モーターの交換
4
Z 軸モーターのカップリングのボルトを緩めま
す。
交換するZ 軸モーターのカップリングの上側のボル
ト2 本を六角レンチ (2.5) で緩めてください。
5
Z 軸モーターを取り外します。
六角レンチ (2.5) でZ軸モーターの取り付けボルト4
本を外し、モーターを上に引き抜いてください。
6

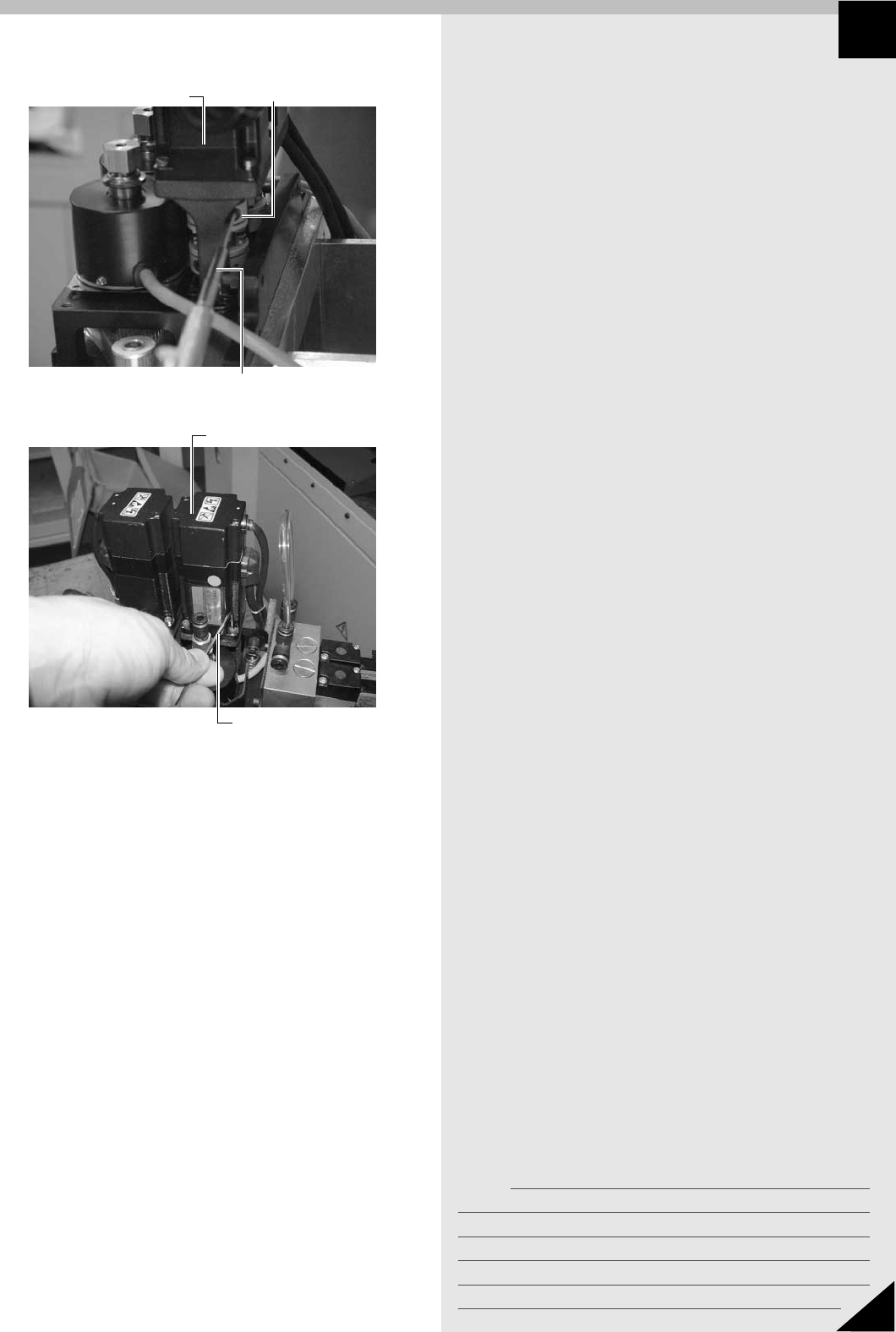

新しいZ 軸モーターを取り付けます。
モーターシャフトをカップリングに入れて、取り付
けボルト４本を締めてヘッド部に固定してください。
7
カップリングの上側ボルトを 締めます。
Step 4 で緩めたボルト 2 本を六角レンチ (2.5)で締
めてください。
8
コネクター、アース線を接続し、ハーネスを元
のように結束します。
Step 1∼3 の逆の手順で行ってください。
Step 5
Step 4
Z軸モーター
カップリング
六角レンチ (2.5)
Z軸モーター
六角レンチ (2.5)
4
メモ
5
Section
JMC4011102
2. R 軸モーターの交換
Ｒ軸モーターの故障により位置ズレなどが起きたときは、R 軸モーターの交換が必要です。下記の手順に従って交換して
ください。
■ 用意するもの
・ 六角レンチセット
・ ニッパー、結束バンド
・ プラスドライバー (No. 1, 2)
・ サークリッププライヤー
・ 新しい R 軸モーター
■ 交換手順
w
警告
作業を始める前に、マシンの電源スイッチがOFFになっていることを
確かめてください。
1
ヘッド部のカバーを取り外します。
六角レンチ (2.5) でボルトを外して、カバーを取り
外してください。
2
交換するR 軸モーターケーブルの結束バンドを
すべて切ります。
3
R 軸モーターのコネクターを外します。
コネクターは、ヘッド部の右奥あるいは左奥のコネ
クターパネルに付いています。R1 軸モーターは
「R1P」と「R1M」、R2 軸モーターは「R2P」と
「R2M」です。
4
R 軸モーターのアース線を外します。
交換するR 軸モーターのアース線をプラスドライ
バーで外してください。アース線もモーターコネク
ターと同じコネクターパネルにネジ止めされていま
す。
Step 1
Step 3
Step 4
ヘッド部カバー
六角レンチ (2.5)
交換するR軸モーターのコネクター (2個) を外す
アース線を外す
コネクターパネル
プラスドライバー
