メモ 9 2 Section JMC4011102 2. Z 軸ラックギヤの交換 q Z 軸モーターホルダーを組み付けます。 六角レンチ (4) で Z 軸モーターホルダーのボルト 2 本を締めて、組み付けてください。 c 注意 Z軸モーターホルダーの段になった箇所をヘッド部ハウジングの端面 に正確に当て付けて、ボルト締めしてください。 w Z 軸モーター取り付けボルトを徐々に締めます。 Z 軸モーターシャフトのピニオンギヤをラックギヤ…
メモ
8
2
Section
JMC4011102
2. Z軸ラックギヤの交換
5
Z 軸の動きを確認します。
スプラインを手で上下させて動きがスムーズかどう
か確認してください。動きが悪いようであれば、
Step 4 を繰り返してください。
6
ピンブロックをヘッド部ハウジングに組み付け
ます。
1. リターンスプリングとピンブロックをZ 軸ラック
ギヤASSY のピンに下から入れます。
2. ピンブロックをヘッド部ハウジングに当てつけな
がら、六角レンチ (3) でボルト 2 本を締めて組み
付けます。
7
Z 軸安全センサーのカバーを取ります。
Z1 軸 (向かって右側) の場合は、右側にあるカバー
のボルト2 本を六角レンチ (3) で外して、カバーを
取ってください。
Z2 軸 (向かって左側) の場合は、移動カメラのカ
バーを外してから、Z 軸安全センサーのカバーを取っ
てください。
8
Z 軸ラックギヤ下部のスプリングブロックのボ
ルトを締めます。
スプラインを下げて、Z 軸ラックギヤ下部のスプリン
グブロックの固定ボルト2 本を六角レンチ (2.5) で
本締めしてください。
9
Z 軸ラックギヤにモリブデングリスを塗布しま
す。
0
Z 軸の動きを再度確認します。
Z 軸を下げてから手を離して、リターンスプリングに
よって軽く上昇すれば組み付け状態は良好です。

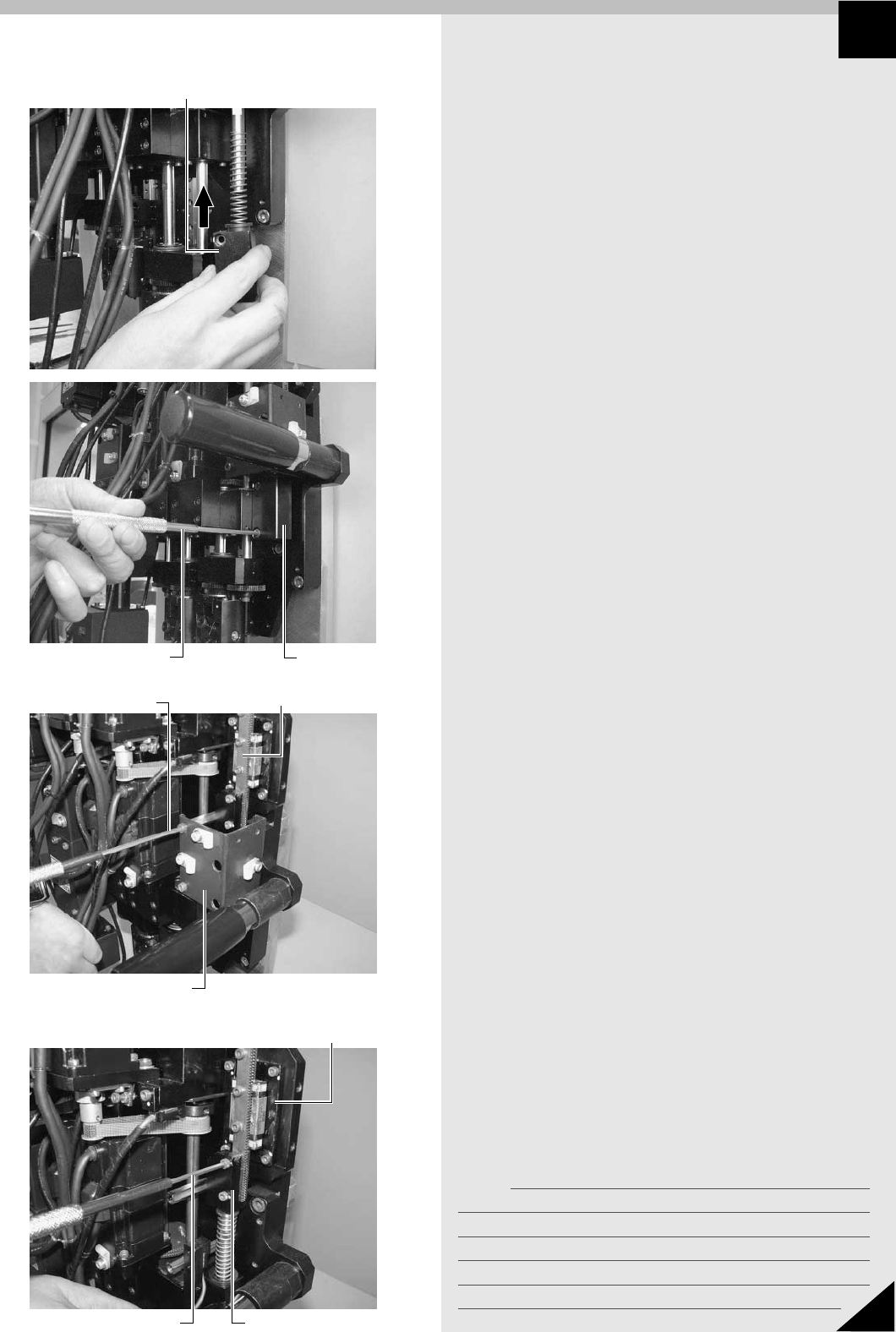

Step 6
Step 7
Step 8
六角レンチ（3）
ピンブロック
リターンスプリングと
ピンブロックを下から入れる
六角レンチ（3）
Z軸安全センサーカバー
ラックギヤ
六角レンチ（2.5）
スプリングブロック
Z軸ガイドブロック
メモ
9
2
Section
JMC4011102
2. Z軸ラックギヤの交換
q
Z 軸モーターホルダーを組み付けます。
六角レンチ (4) でZ軸モーターホルダーのボルト 2
本を締めて、組み付けてください。
c
注意
Z軸モーターホルダーの段になった箇所をヘッド部ハウジングの端面
に正確に当て付けて、ボルト締めしてください。
w
Z 軸モーター取り付けボルトを徐々に締めます。
Z 軸モーターシャフトのピニオンギヤをラックギヤに
軽く当て付けながら、六角レンチ (2.5) でボルト４
本を徐々に締めてください。
n
要点
Z軸モーターのピニオンとZ軸ラックギヤにガタ (あそび) がないこと
を確認してください。ガタがある場合は、ピニオンギヤをラックギヤ
に当て付けてボルトを締め直してください。(このとき、ラックギヤ
の上下作動が重くならないことを確認してください。)
e
Z 軸の動きを確認します。
スプラインを手で上下させてスムーズに動くことを
確認してください。
r
余分なグリスを拭き取ります。
ピニオンギヤとラックギヤに付いた余分なグリスを
拭き取ってください。
t
Z 軸安全センサーのカバーを取り付けます。
Step 7 で取り外したカバーを元どおりに取り付けて
ください。
y
エジェクターバルブをZ 軸モーターホルダーに
取り付けます。
六角レンチ (3) でボルト２本を締めて、取り付けて
ください。
u
Z 軸安全センサーを取り付けます。
六角レンチ (2.5) でセンサー取り付けステイのボル
ト２本を締めてください。
参考
Z軸ラックギヤ交換後に、Z軸安全センサーの高さを調整する必要が
あります。「6. Z軸安全センサーの交換」を参照してください。
i
スプラインにエアチューブを元どおりに差しま
す。
o
エアをマシンに供給します。
エキゾーストバルブ (残圧解放スイッチ) を開いてく
ださい。

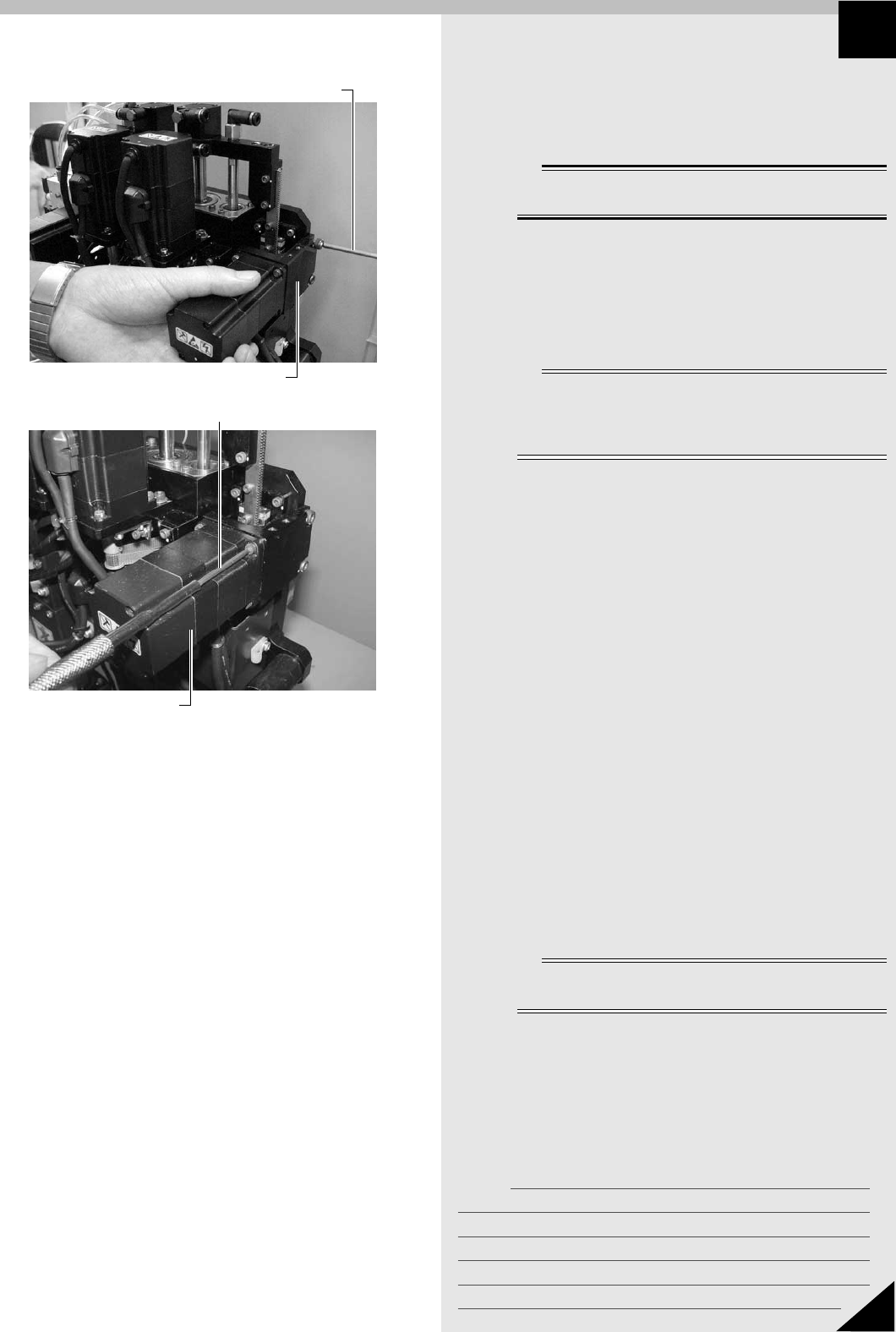

Step 11
Step 12
モーターホルダー
六角レンチ (4)
Z軸モーター
六角レンチ (2.5)
10
メモ
2
Section
JMC4011102
3. R 軸モーターの交換
Ｒ軸モーターの故障により位置ズレなどが起きたときは、R 軸モーターの交換が必要です。下記の手順に従って交換して
ください。
■ 用意するもの
・ 六角レンチセット
・ ニッパー、結束バンド
・ プラスドライバー (No.1、No.2)
・ サークリッププライヤー
・ 専用位置決めピン (シザースギヤ用)
・ モリブデングリス
・ 新しい R 軸モーター
■ 交換手順
w
警告
作業を始める前に、マシンの電源スイッチがOFFになっていることを
確かめてください。
1
交換するR 軸モーターケーブルの結束バンドを
すべて切ります。
2
R 軸モーターのコネクターを外します。
コネクターは、ヘッド部の右奥あるいは左奥のコネ
クターパネルに付いています。R1 軸モーターは
「R1P」と「R1M」、R2 軸モーターは「R2P」と
「R2M」です。
3
R 軸モーターのアース線を外します。
交換するR 軸モーターのアース線をプラスドライ
バーで外してください。アース線もモーターコネク
ターと同じコネクターパネルにネジ止めされていま
す。

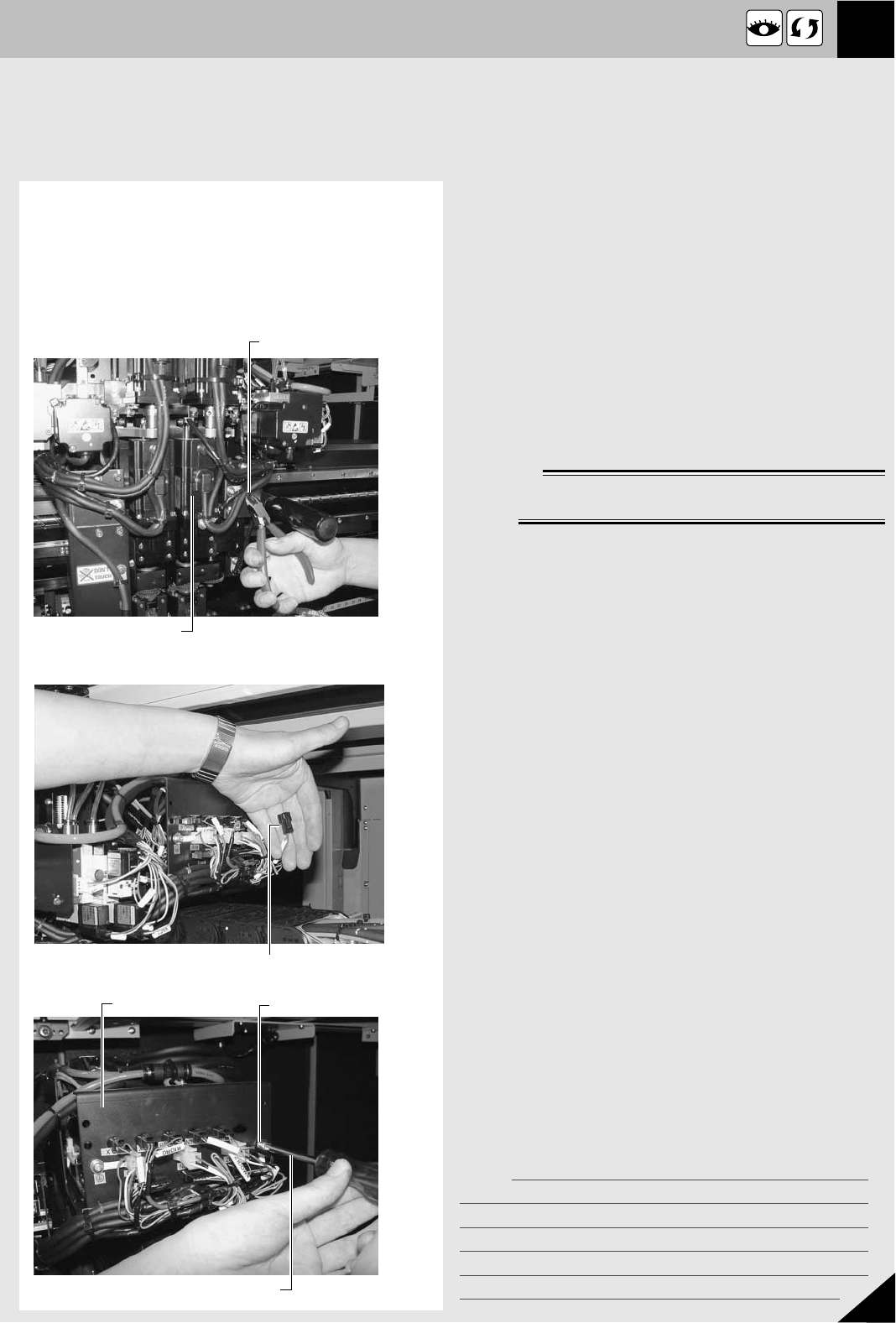

Step 1
Step 2
結束バンドを切る
R軸モーター
コネクター (2個)を外す
Step3
アース線を外す
コネクターパネル
プラスドライバー
