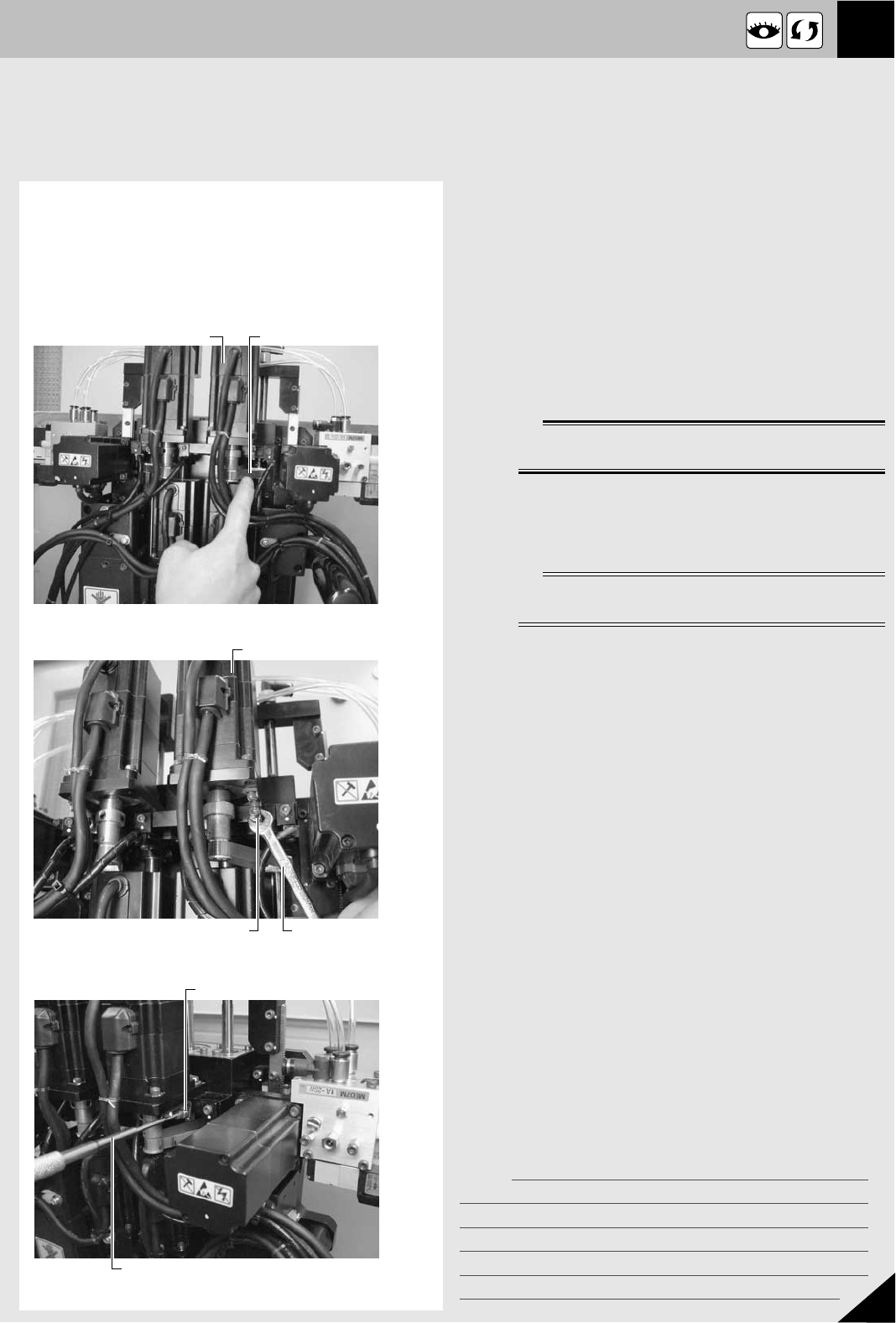

5. N 軸ベルトの交換
N 軸ベルトが摩耗したり、亀裂が生じた場合は下記のように交換してください。
■ 用意するもの
・ 六角レンチセット
・ Ｔレンチ (2.5)
・ 5.5mm スパナ、7mm スパナ
・ ニッパー、結束バンド
・ 新しい N 軸ベルト
■ 交換手順
w
警告
作業を始める前に、マシンの電源スイッチがOFFになっていることを
確かめてください。
1
交換するベルトを取り外します。
ニッパーなどで切って、取り出してください。
参考
ベルトの摩耗や亀裂の状態を調べたいときは、ベルトを切らずに、後
述の Step 8 で取り外してください。
2
ベルトテンショナーボルトのロックナットを緩
めます。
交換するN 軸ベルトのテンショナーボルトのロック
ナットを5.5mm スパナを使って緩めてください。
3
ベルトテンショナーボルトを六角レンチ (2.5)
で緩めます。
Step 1
Step 2
Step 3
N軸ベルトN軸モーター
N軸モーター
5.5mmスパナベルトテンショナー
ボルトのロックナット
六角レンチ (2.5)
ベルトテンショナーボルト
メモ
19
2
Section
JMC4011102
5. N軸ベルトの交換
4
N 軸モーターを取り外します。
N 軸モーターブラケットの取り付けボルト2 本を六
角レンチ (3) で外し、ブラケットごとモーターを上
に引き抜いてください。
n
要点
モーターブラケットはノックピンで位置決めされていますので、モー
ターは上に引き抜いてください。
5
インデックススプライン下端のボルトを外しま
す。
インデックススプラインの上部の２面幅に7mm スパ
ナを掛け、六角レンチ (3) でスプライン下端のボル
トを緩めて取り外してください。
c
注意
ギヤの下に入っていたシールワッシャーをなくさないように注意して
ください。
6
インデックススプライン下端のギヤ (N1) を取
り外します。
六角レンチ (1.5) でセットスクリュー 2 本を緩めて、
インデックススプラインを上に引きながらギヤ (N1)
を取り外してください。
c
注意
ギヤ (N1)を下に落とさないように注意してください。
Step 4
Step 5
Step 6
N軸モーターブラケット
六角レンチ (3)
7mmスパナ
六角レンチ (3)
ギヤ (N1)
六角レンチ (1.5)
メモ
20
2
Section
JMC4011102
5. N軸ベルトの交換
7
インデックススプライン上端のエアジョイント
からエアチューブを抜きます。
8
新しいN 軸ベルトを入れます。
1. インデックススプラインシャフトを上げてベルト
を入れ、プーリーにかけます。
c
注意
N軸ベルトはベルトの文字が読める向きでインデックススプラインに
掛けてください。
2. インデックススプラインを下げて、ベアリング穴
に挿入します。
c
注意
インデックススプラインシャフトの矢印マークとベアリング部のけが
きマークと合わせて挿入してください。
9
インデックススプラインの下端にギヤをはめ込
みます。
1. インデックススプラインをギヤ (N1) に突き当て
ます。
2. シャフトの D カットにセットスクリューが合うよ
うにギヤ (N1) をはめ込み、六角レンチ (1.5) で
セットスクリューを締め込んでください。
Step 7
Step 8
Step 9
エアチューブを抜く
インデックススプライン
N軸ベルト
ベルトの文字が読める向きで
インデックススプラインに掛ける
ギヤ (N1)
六角レンチ (1.5)
