2
メモ
6
Section
JMC4011102
1. 移動カメラの交換
移動カメラが故障して交換が必要になったときは、下記の手順に従ってください。
■ 用意するもの
・ 六角レンチセット
・ 新しい移動カメラ
■ 交換手順
w
警告
作業を始める前に、マシンの電源スイッチがOFFになっていることを
確かめてください。
1
移動カメラのカバーを取り外します。
六角レンチ (3) でボルト 4 本を外して、カメラカ
バーを取り外してください。
2
移動カメラケーブルを取り外します。
移動カメラケーブルをカメラの12 ピンコネクターか
ら取り外してください。
3
移動カメラを取り外します。
移動カメラのレンズ鏡筒クランプのボルト2 本を六
角レンチ (2.5) で2本緩め、カメラを上に引き抜い
てください。

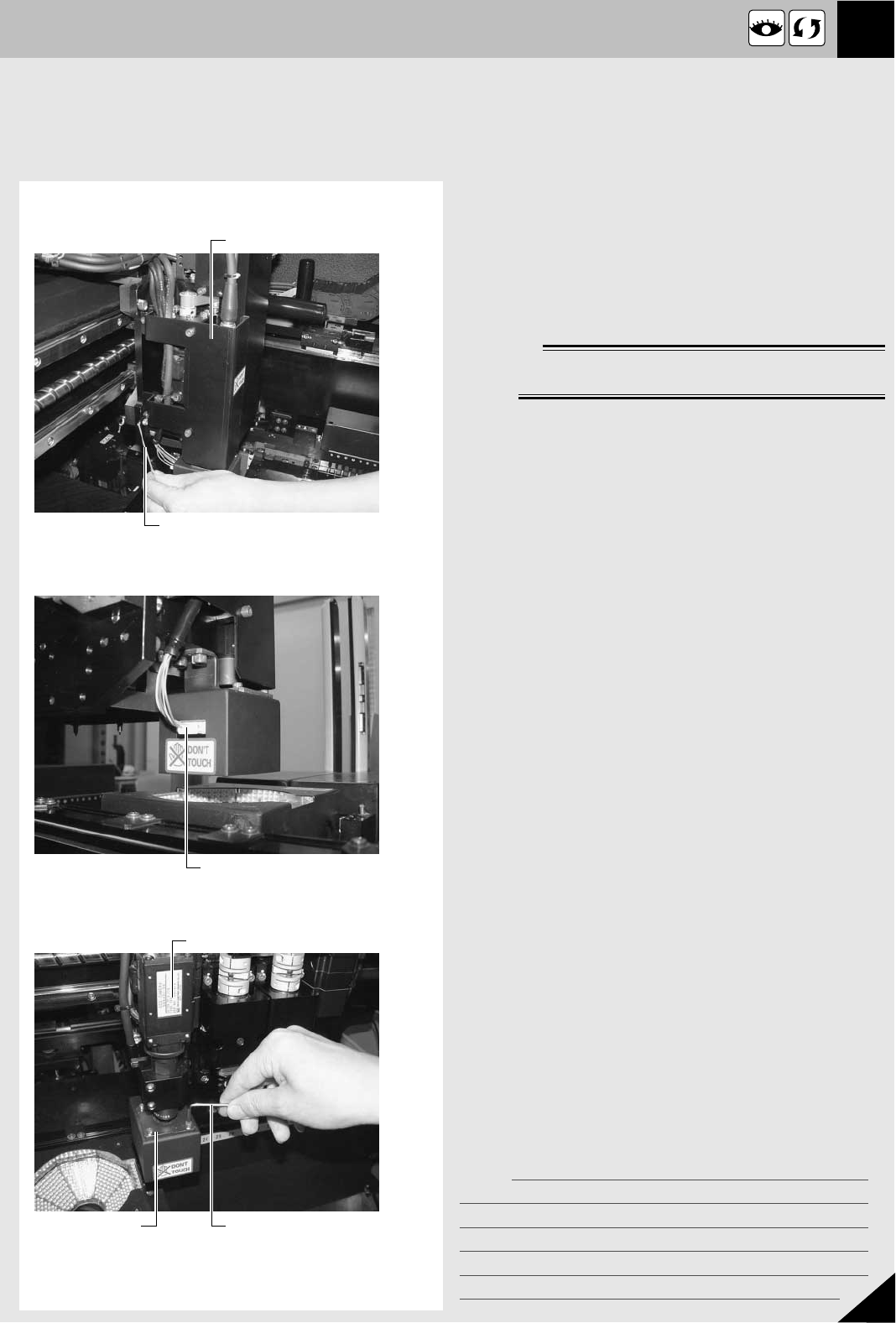

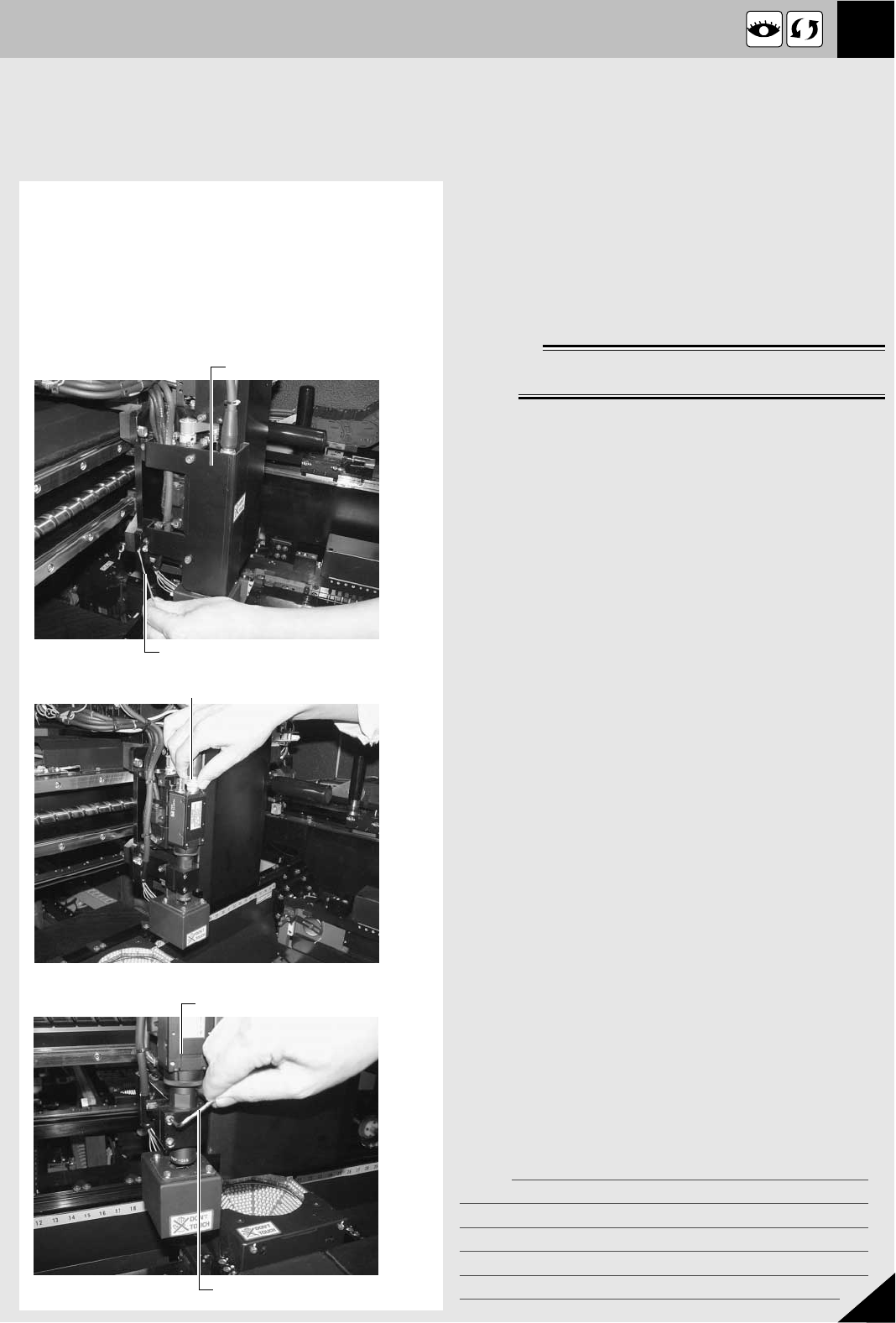

Step 1
Step 2
Step 3
移動カメラカバー
六角レンチ (3)
移動カメラコネクター
移動カメラ
六角レンチ (2.5)
メモ
3
6
Section
JMC4011102
1. YV88X-Sカメラ部品の交換
4
レンズ鏡筒をカメラから取り外します。
レンズ鏡筒はねじ込み式ですので、左に回して緩め
て取り外してください。
5
新しい移動カメラに取り外したレンズ鏡筒をね
じ込みます。
6
新しい移動カメラを取り付けます。
レンズ鏡筒をクランプ部に入れて、Step 3 で緩めた
ボルト2 本を締めてください。
c
注意
カメラは、カメラのシールが正面を向くようにしてください。
7
カメラケーブルを接続し、カバーを取り付けま
す。
Step 1 と 2 の逆の手順で取り付けてください。

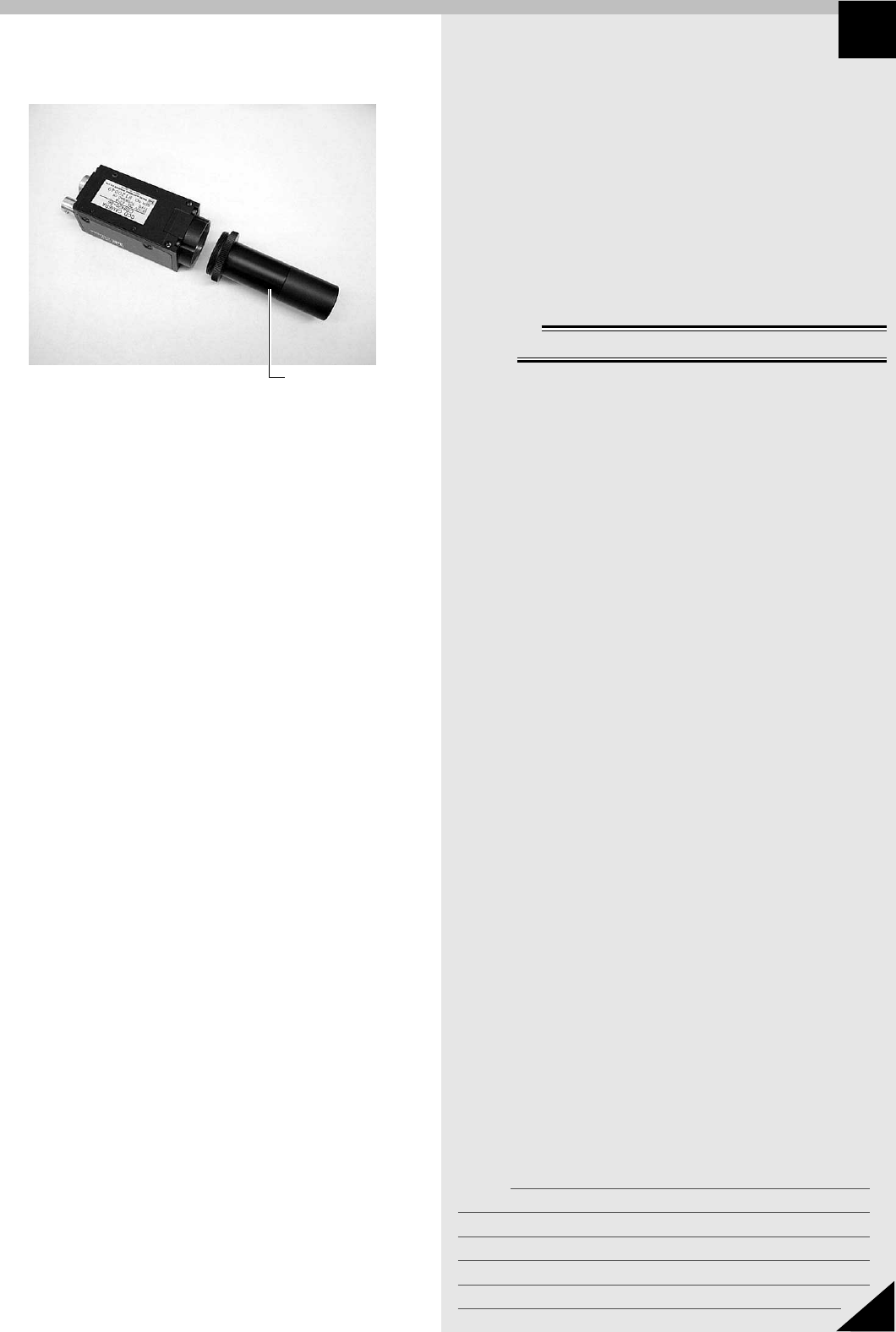

Step 4
レンズ鏡筒
4
メモ
6
Section
JMC4011102
2. 移動カメラ照明ユニットの交換
移動カメラのLED 輝度が低下したり、点灯しなくなったときは、照明ユニット全体を交換します。
■ 用意するもの
・ 六角レンチセット
・ 新しい移動カメラ照明
■ 交換手順
w
警告
作業を始める前に、マシンの電源スイッチがOFFになっていることを
確かめてください。
1
移動カメラのカバーを取り外します。
六角レンチ (3) でボルトを外して、カメラカバーを
取り外してください。
2
移動カメラ照明のコネクターを外します。
コネクターは照明ユニットの正面 (または後ろ側) に
あります。
3
照明ユニットをヘッド部から取り外します。
六角レンチ (2.5) で照明ユニット取り付けボルト 2
本を外して、照明ユニットを取り外してください。
4
新しい照明ユニットをヘッド部に固定します。
六角レンチ (2.5) でボルト 2 本を締めて、照明ユ
ニットを取り付けてください。
5
コネクターを接続し、カメラカバーを取り付け
ます。
Step 1 と2 の逆の手順で固定してください。
Step 1
Step 2
Step 3
移動カメラカバー
六角レンチ (3)
照明ユニットのコネクターを外す
移動カメラ
六角レンチ (2.5)
照明ユニット
取り付けスティ
