メモ
21
2
Section
JMC4011102
5. N軸ベルトの交換
0
インデックススプラインの下端にボルトを締め
込みます。
インデックススプラインシャフトの上部に7mm スパ
ナを掛けて、六角レンチ (3) でシャフト下端にボル
トを締め込んでください。
c
注意
シールワッシャーを付け忘れないように注意してください。
q
N 軸モーターをヘッド部に仮り付けます。
1. ベルトを手前に引きながらモーターシャフトの先
端のプーリーをベルトにくぐらせ、モーターブラ
ケットをノックピンにはめ込みます。
2. モーターブラケット取り付けボルト2 本を六角レ
ンチ (3) で締めてモーターを軽く固定します。

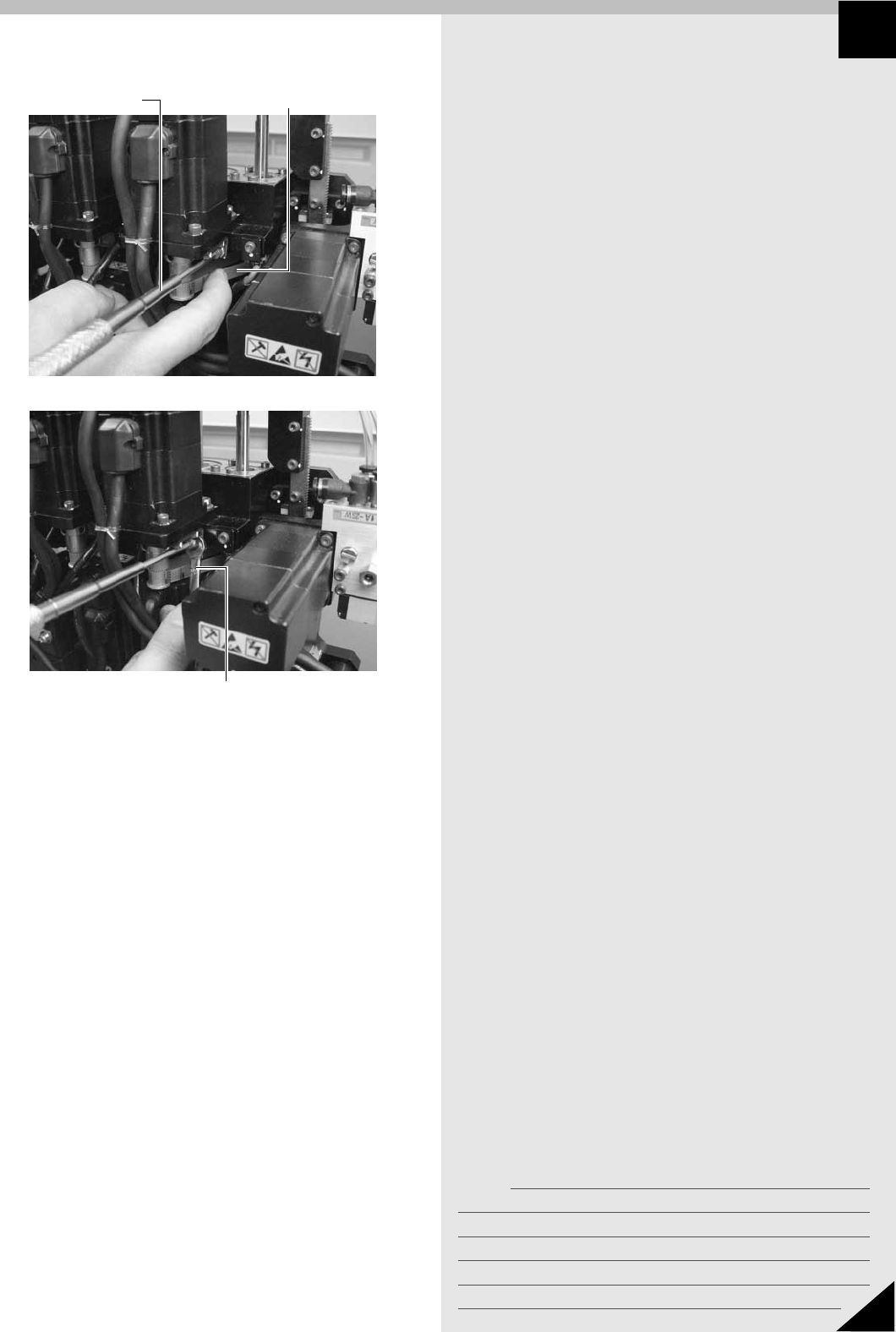

Step 10
Step 11
六角レンチ（2.5）
7mmスパナ
インデックススプライン
プーリーをN軸ベルトに掛けながら
モーターをはめる
N軸モーター
メモ
22
2
Section
JMC4011102
5. N軸ベルトの交換
Step 12-1
Step 12-2
5.5mmスパナ
ベルトテンションを確認する
六角レンチ（2.5）
w
ベルトのテンションを張ります。
1. 六角レンチ (2.5) でベルトテンショナーボルトを
ゆっくり締めていきます。
ベルトの中央部を押して弾力 (3 ∼ 5mm 程度のた
わみ) があることを確認してください。
2. 六角レンチでベルトテンショナーボルトを固定し
たまま、5.5mmスパナでロックナットを締めま
す。
e
N 軸モーターを固定します。
モーターブラケット取り付けボルト2 本を六角レン
チ (3) でしっかりと締めて、モーターを固定してく
ださい。
ベルトの中央部を押して弾力 (3 ∼ 5mm 程度のたわ
み) があることを再度確認してください。
r
インデックススプライン上端のエアジョイント
にエアチューブを差します。
23
メモ
2
Section
JMC4011102
6. Z 軸安全センサーの交換と位置調整
Z 軸安全センサーにより、Z 軸が下降した状態でのヘッド部の XY 移動はできないようになっています。この Z 軸安全セ
ンサーが故障した場合の交換方法と位置調整について説明します。
■ 用意するもの
・ 六角レンチセット
・ プラス精密ドライバー（No.1）
・ ニッパー、結束バンド
・ 新しい Z 軸センサー
■ 交換手順
w
警告
作業を始める前に、マシンの電源スイッチがOFFになっていることを
確かめてください。
1
Z 軸安全センサーのハーネスを留めている結束
バンドを切ります。
2
Z 軸安全センサーのコネクターを外します。
コネクターは、ヘッド部の右奥あるいは左奥のコネ
クターパネルに付けられています。Z1 軸安全セン
サーは「Z1DOWN」、Z2 軸安全センサーは「Z2
DOWN」です。
3
Z 軸安全センサーを取り外します。
センサーの取り付けステイのボルト2 本を六角レン
チ (2.5) で外すと、ステイごとセンサーが下から取
り出せます。

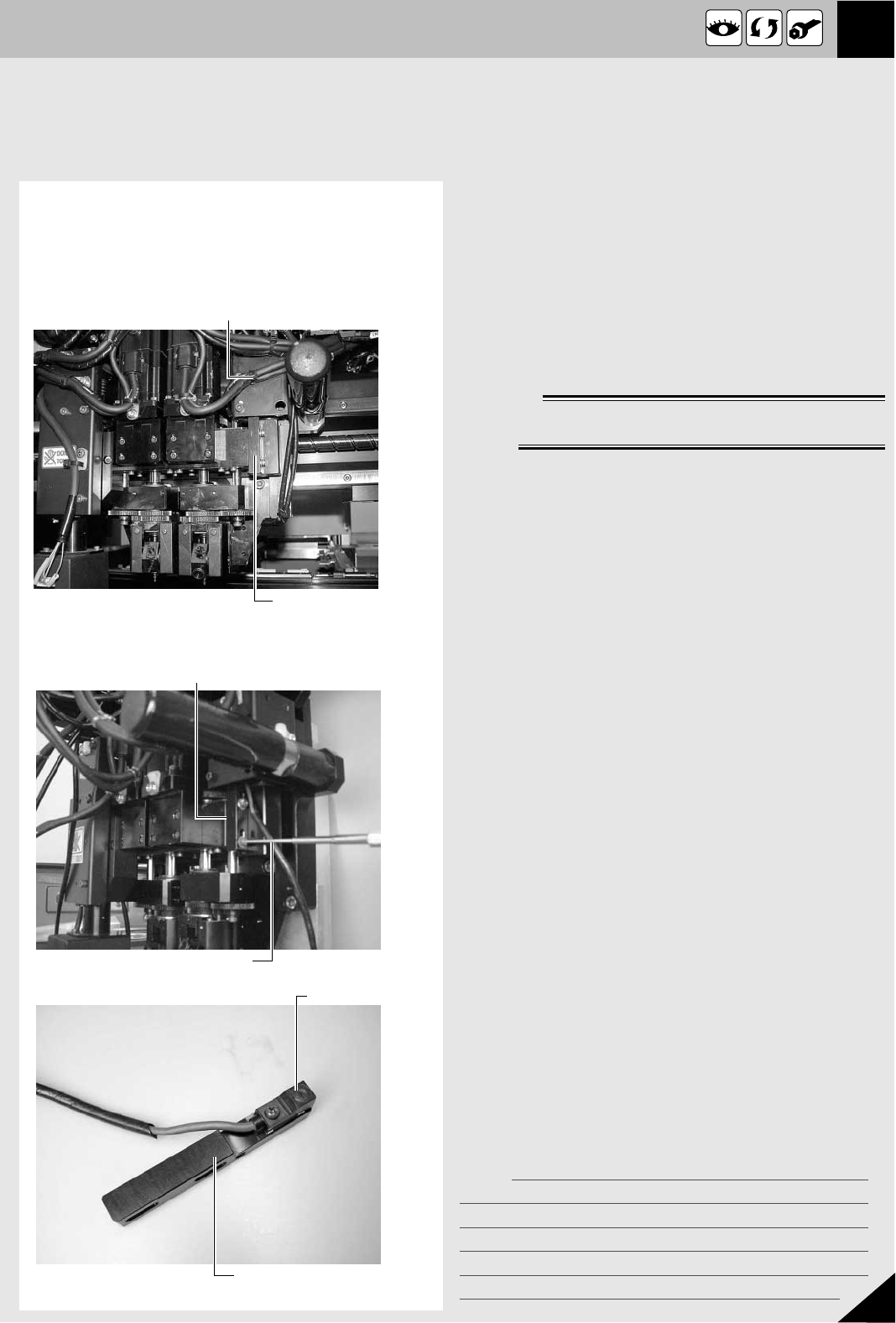

Step 3
Step 2
Z軸安全センサーハーネスの
結束バンドをすべて切る
Z軸安全センサー
取り付けスティ
Z軸安全センサースティ
六角レンチ (2.5)
センサー部
取り付けスティ
取り外したZ軸安全センサー
