4 メモ 2 Section JMC4011102 2 . Z 軸ラックギヤの交換 ヘッド部のノズルシャフトを上下させる Z 軸ラックギヤが変形したり、歯欠けして、 Z 軸移動が不安定になった場合は交 換が必要です。Z 軸ラックギヤの交換方法を説明します。 ■ 用意するもの ・ 六角レンチセット ・ モリブデングリス ・ 新しい Z 軸ラックギヤ ■ 取り外し手順 w 警告 作業を始める前に、マシンの電源スイッチがOFFになっていること…
メモ
3
2
Section
JMC4011102

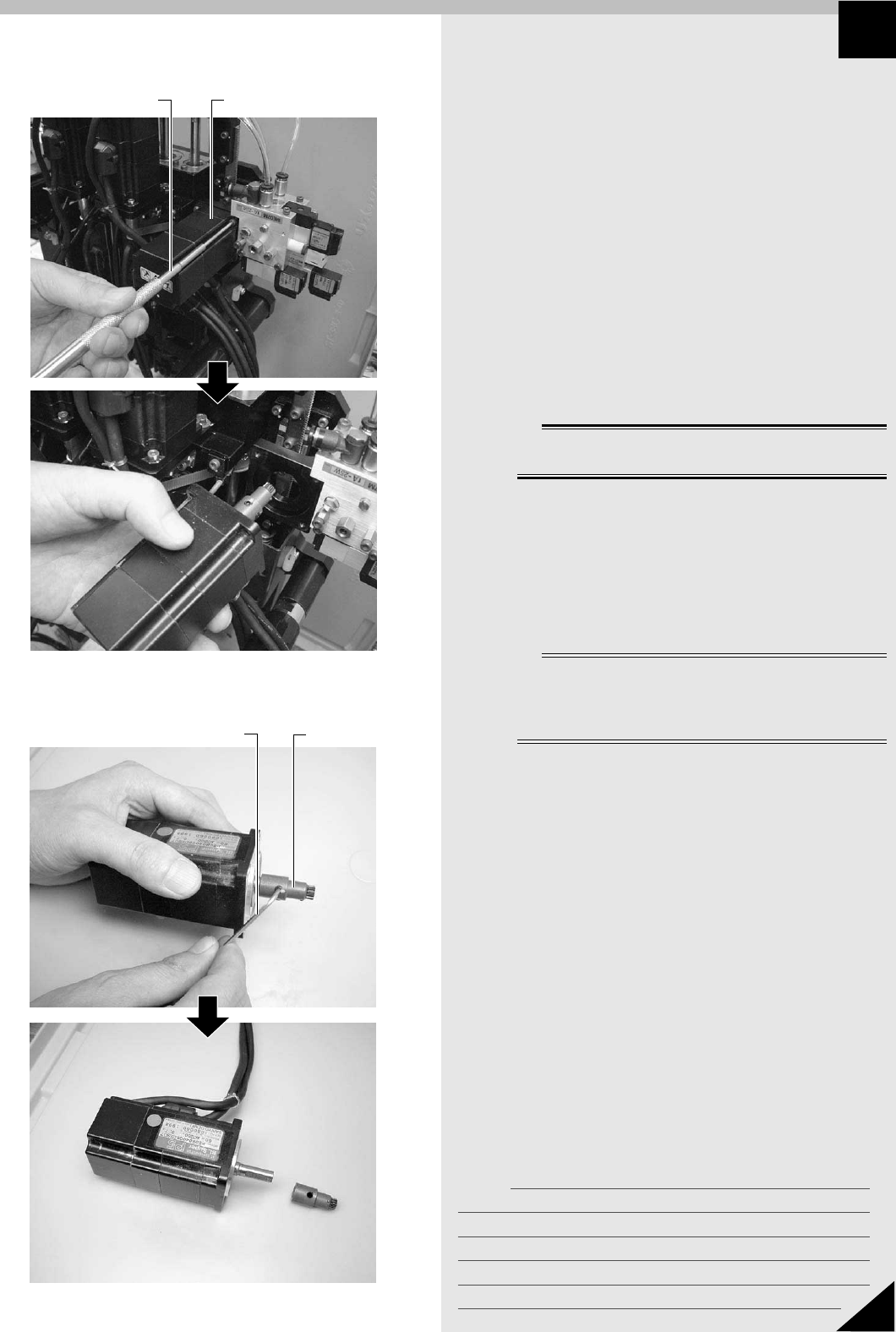

1. Z軸モーターの交換
4
Z 軸モーターを取り外します。
六角レンチ (2.5) でZ軸モーター取り付けボルト4
本を外して、モーターを取り外してください。
5
Z 軸モーターからピニオンを外します。
六角レンチ (2) でピニオンのセットスクリュー2 本
を緩めて、ピニオンをモーターシャフトから引き抜
いてください。
6
新しいZ 軸モーターにピニオンを取り付けます。
1. モーターシャフトの D カットにセットスクリュー
穴を合わせ、ピニオンをシャフトの奥まで差し込
みます。
2. セットスクリュー2 本をピニオンにネジ込みます。
c
注意
セットスクリューがモーターシャフトに当たったら、２つのセットス
クリューを交互に締めてください。
7
Z 軸モーターをモーターホルダーに組み付けま
す。
ピニオンをZ 軸ラックギヤに当て付けながら、六角
レンチ (2.5)でボルト４本を締めて、モーターを組み
付けてください。
n
要点
Z軸モーターのピニオンとZ軸ラックギヤにガタ (あそび) がないこと
を確認してください。ガタがある場合は、ピニオンギヤをラックギヤ
に当て付けてボルトを締め直してください。(このとき、ラックギヤ
の上下作動が重くならないことを確認してください。)
8
コネクター、アース線を接続し、ハーネスを元
のように結束します。
Step 1∼3 の逆の手順で行ってください。
Step 4
Step 5
六角レンチ（2.5）
Z軸モーター
六角レンチ（2）
ピニオンギヤ
4
メモ
2
Section
JMC4011102

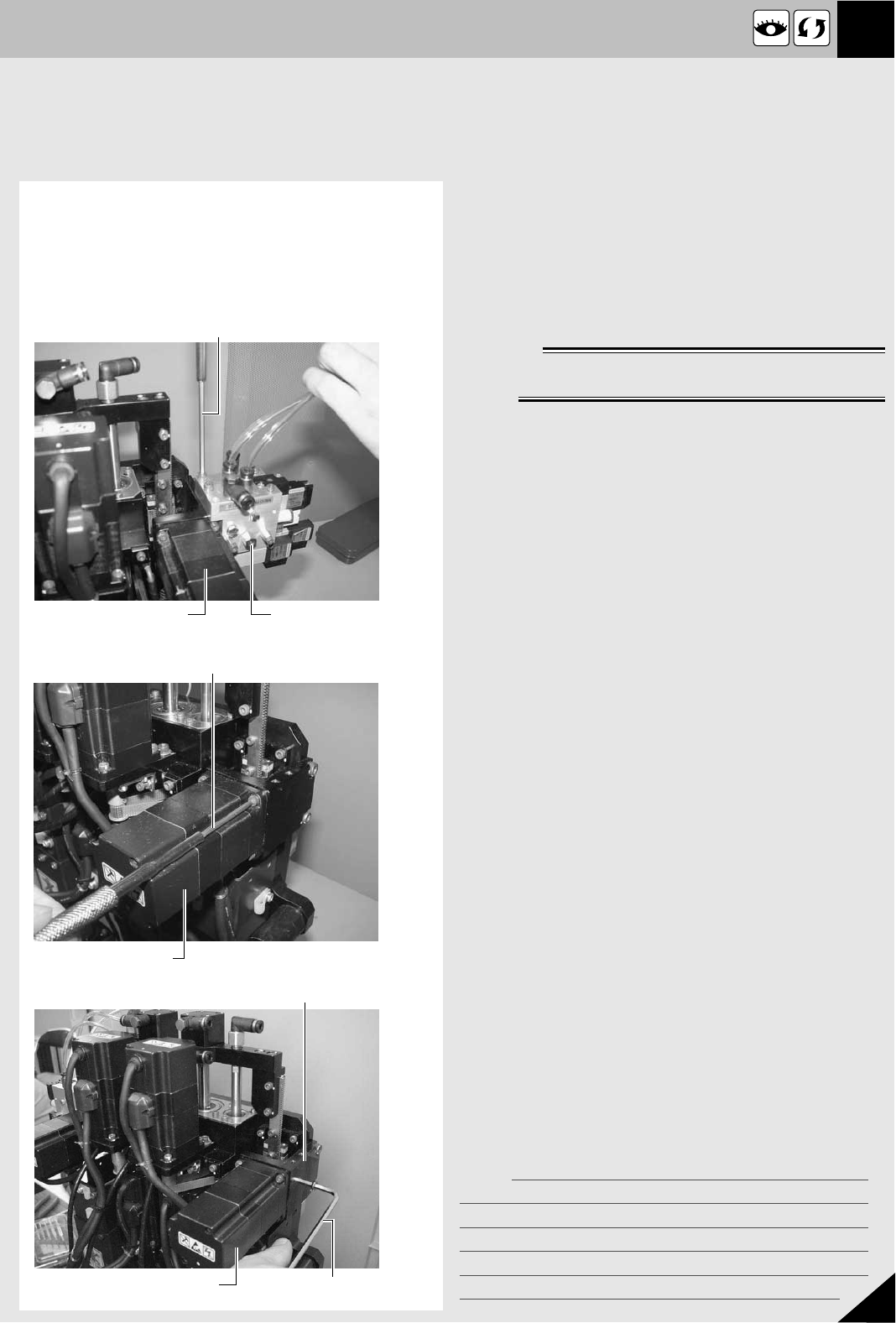

2. Z 軸ラックギヤの交換
ヘッド部のノズルシャフトを上下させるZ 軸ラックギヤが変形したり、歯欠けして、Z 軸移動が不安定になった場合は交
換が必要です。Z 軸ラックギヤの交換方法を説明します。
■ 用意するもの
・ 六角レンチセット
・ モリブデングリス
・ 新しい Z 軸ラックギヤ
■ 取り外し手順
w
警告
作業を始める前に、マシンの電源スイッチがOFFになっていることを
確かめてください。
1
供給エアを遮断します。
マシン本体の左下パネル内のエキゾーストバルブ (残
圧解放スイッチ) を閉めて供給エアを遮断します。
2
スプラインに入っているエアチューブを全て抜
きます。
交換するZ 軸ラックギヤ側のヘッドスプラインおよ
びインデックススプラインの両方に入っているエア
チューブを全て抜いてください。
3
エジェクターバルブを取り外します。
交換する側のエジェクターバルブのボルト2 本を六
角レンチ (3) で外して、エジェクターバルブを取り
外してください。
4
交換する側のZ 軸モーターを取り外します。
1. 六角レンチ (2.5) でZ 軸モーター取り付けボルト
４本を少しだけ緩めます。
2. 六角レンチ (4) でZ 軸モーターホルダーのボルト
2 本を外し、ホルダーごとモーターを取り外しま
す。
Step 3
Step 4-1
Step 4-2
エジェクター
バルブユニット
六角レンチ (3)
Z軸モーター
Z軸モーター
六角レンチ (2.5)
六角レンチ (4)Z軸モーター
Z軸モーターホルダー
メモ
5
2
Section
JMC4011102

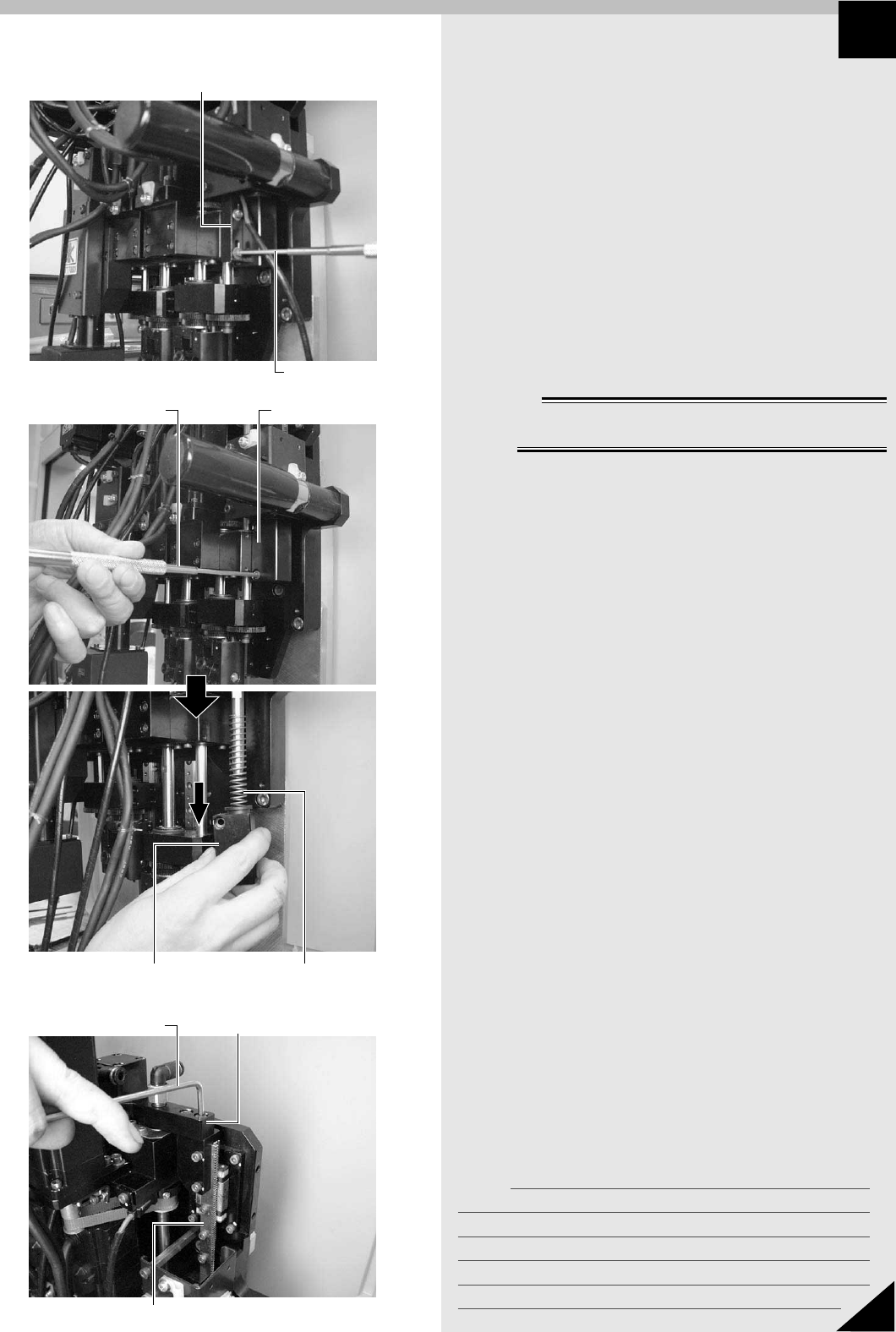

2. Z軸ラックギヤの交換
5
Z 軸安全センサーの取り付けステイを取り外し
ます。
ステイはZ 軸ラックギヤに沿って取り付けられてい
ます。ステイ下部のボルト2 本を六角レンチ (2.5)
で取り外してください。
6
Z 軸ラックギヤの下にあるピンブロックを取り
外します。
Z 軸ラックギヤの下部には、サーボが解除された状態
でもヘッド部が下降しないように、リターンスプリ
ングが使われています。このスプリングとZ 軸ラッ
クギヤのピンが入るためのピンブロックのボルト2
本を六角レンチ (3) で取り外してください。
c
注意
ピンブロックを取り外すと、リターンスプリングが効かなくなりヘッ
ド部が下降します。Z軸を手を支えながら作業してください。
7
Z 軸ブラケットのボルトを取り外します。
Z 軸ラックギヤの上部のZ 軸ブラケットのボルト2
本を六角レンチ (3) で外してください。
Step 5
Step 6
Step 7
安全センサー取り付けスティ
六角レンチ (2.5)
六角レンチ（3）
ピンブロック
ラックギヤ用リターン
スプリング
ピンブロックを下に抜く
六角レンチ（3）
Z軸ブラケット
ラックギヤ
