メモ
8
5
Section
JMC4011102
3. R軸ベルトの交換
5
ケーブルステイを取り外します。
六角レンチ (2.5) でボルトを外して、ケーブルステ
イを取り外してください。
6
R 軸関係ののハーネスの結束バンドを切ります。
R1 軸, R2 軸のモーター、エンコーダー、原点セン
サーのハーネスの結束バンドをすべて切ってくださ
い。
7
R 軸関係のコネクターを外します。
R1 軸, R2 軸のモーター、エンコーダー、原点セン
サーのコネクターをすべて外してください。コネク
ターはヘッド部右奥と左奥のコネクターパネルにあ
ります。マークチューブは下記のとおりです。
モーターコネクター：R1P, R1M, R2P, R2M
エンコーダー：R1, R2
原点センサー：R1 ORG, R2 ORG
8
エジェクターユニットのステイを取り外します。
六角レンチ (4) でボルトを外して、ベルト交換をす
る側のエジェクターユニットのステイを取り外して
ください。
9
エンコーダー上部のプラグナットを外します。
ベルト交換をする側のエンコーダーの下側に専用ス
パナを滑り込ませてシャフトに掛け、プラグナット
を14mmスパナで緩めて取り外してください。
0
プラグナット下側のU ナットを外します。
ベルト交換をする側のエンコーダーの下側に専用ス
パナを滑り込ませてシャフトに掛け、U ナットに専
用ジグをはめて19mm スパナで緩めてください。
U ナットの下に付いているカラーも取り出してくだ
さい。
Step 8
Step 5
Step 9
Step 10
エジェクターユニット
六角レンチ (M4)
14mmスパナ エンコーダー
専用スパナ
19mmスパナ
Uナット専用ジグ
専用スパナ
ケーブルステイ
六角レンチ (3)
メモ
9
5
Section
JMC4011102
3. R軸ベルトの交換
q
ヘッド１と２のR 軸シャフトをカップリングか
ら抜きます。
1. ヘッド１と２のカップリングの上側ボルト2 本を
六角レンチ (2.5) で緩めます。
2. ヘッド１と２の R 軸シャフトを上に引き抜きます。
w
リターンスプリングを外します。
リターンスプリングの上端をラジオペンチで挟んで、
スプリングをスプリングポストから外してください。
e
ヘッド上部ブロックを取り外します。
R 軸モーターやエンコーダーが組み付けられている
ヘッド上部ブロックの固定ボルト4 本を六角レンチ
(4) で外し、ヘッド上部ブロック全体を取り外してく
ださい。
Step 12
Step 13
六角レンチ (2.5)カップリング
リターンスプリングを外す
六角レンチ (4)
取り外したヘッド上部ブロック
Step 11
メモ
10
5
Section
JMC4011102
3. R軸ベルトの交換

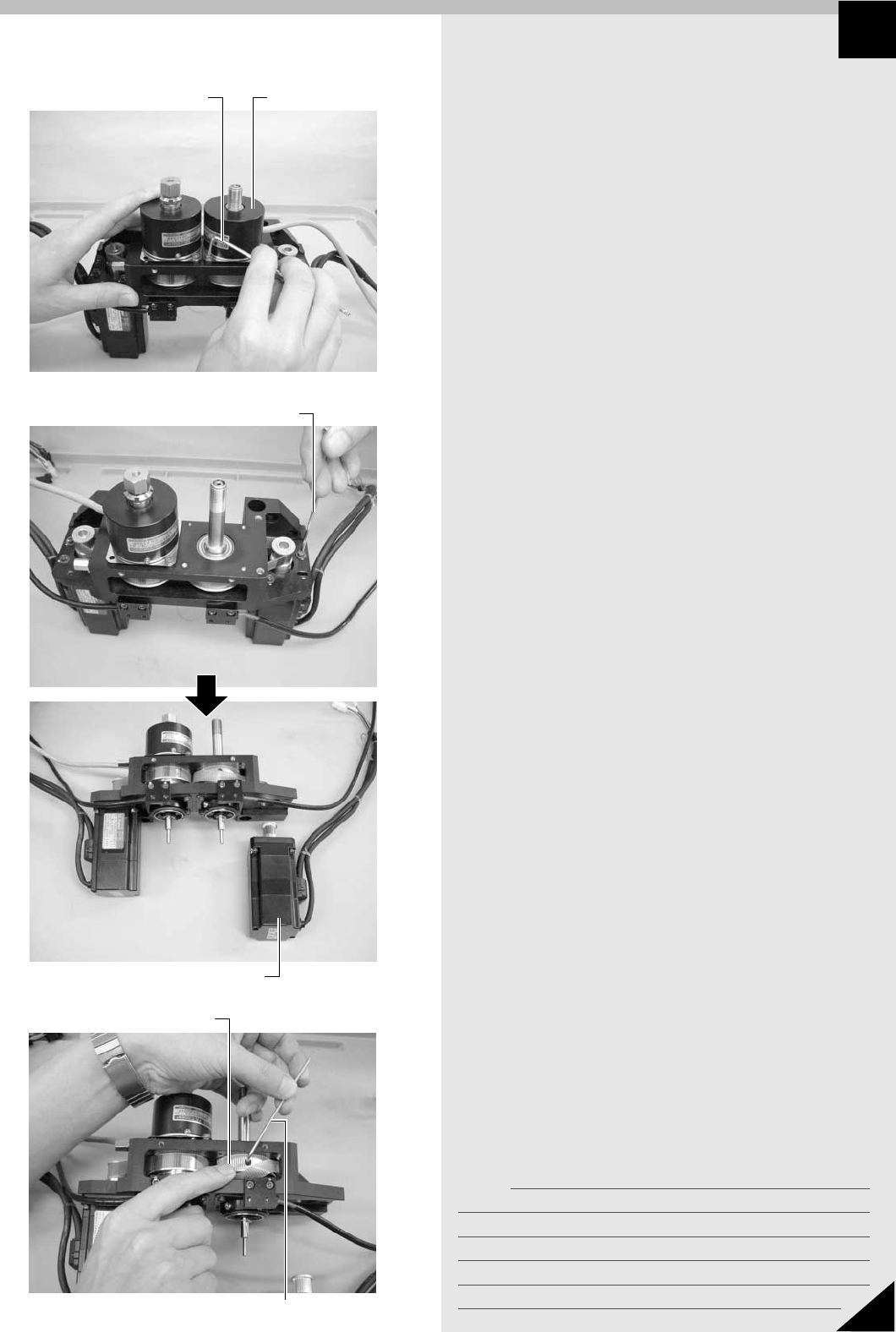

r
ベルト交換したい側のエンコーダーを取り外し
ます。
六角レンチ (2.5) で取り付けボルト 2 本を外し、エ
ンコーダーを取り外してください。
t
R 軸モーターを取り外します。
ベルト交換したい側のR 軸モーターのテンション調
整ボルト4 本を六角レンチ (2.5) で緩めて、モー
ターを取り外してください。
y
ヘッドプーリーシャフトのセットスクリューを
緩めます。
ヘッドプーリーシャフトのセットスクリューが見え
るようにして、六角レンチ (2) で緩めてください。
（セットスクリューは2 箇所あります。）
Step 14
Step 15
Step 16
六角レンチ (2.5)
エンコーダー
六角レンチ (2.5)
取り外したR軸モーター
ヘッドプーリー
六角レンチ (M2) でセットスクリュー
(2箇所) を緩める
