メモ 16 2 Section JMC4011102 4. N 軸モーターの交換 7 取り出したモーターからブラケットを外します。 六角レンチ (2.5) でボルト 4 本を外し、モーターか らブラケットを取り外してください。 8 N 軸モーターからプーリーを外します。 六角レンチ (2) でプーリーのセットスクリュー 2 本 を緩めてから、プーリーをモーターシャフトから引 き抜いてください。 9 新しいモーターにプーリーを取り付けます…
メモ
15
2
Section
JMC4011102
4. N軸モーターの交換
4
ベルトテンショナーボルトのロックナットを緩
めます。
交換するN 軸モーターの下側にあるテンショナーボ
ルトのロックナットを5.5mm スパナを使って緩めて
ください。
5
ベルトテンショナーボルトを緩めます。
N 軸ベルトの張りがなくなるまで、六角レンチ (2.5)
でベルトテンショナーボルトを緩めてください。
6
N 軸モーターを取り外します。
N 軸モーターブラケットの取り付けボルト2 本を六
角レンチ (3) で外し、ブラケットごとモーターを上
に引き抜いてください。
n
要点
モーターブラケットはノックピンで位置決めされていますので、モー
ターは上に引き抜いてください。また、モーターシャフトの先端に付
いているプーリーからベルトを外しておきます。
Step 4
Step 5
Step 6
5.5mmスパナ
ベルトテンショナーボルト
N軸モーター
六角レンチ (2.5)
ベルトテンショナーボルト
N軸モーター
N軸モーターブラケット
六角レンチ (3)N軸モーター
メモ
16
2
Section
JMC4011102
4. N軸モーターの交換

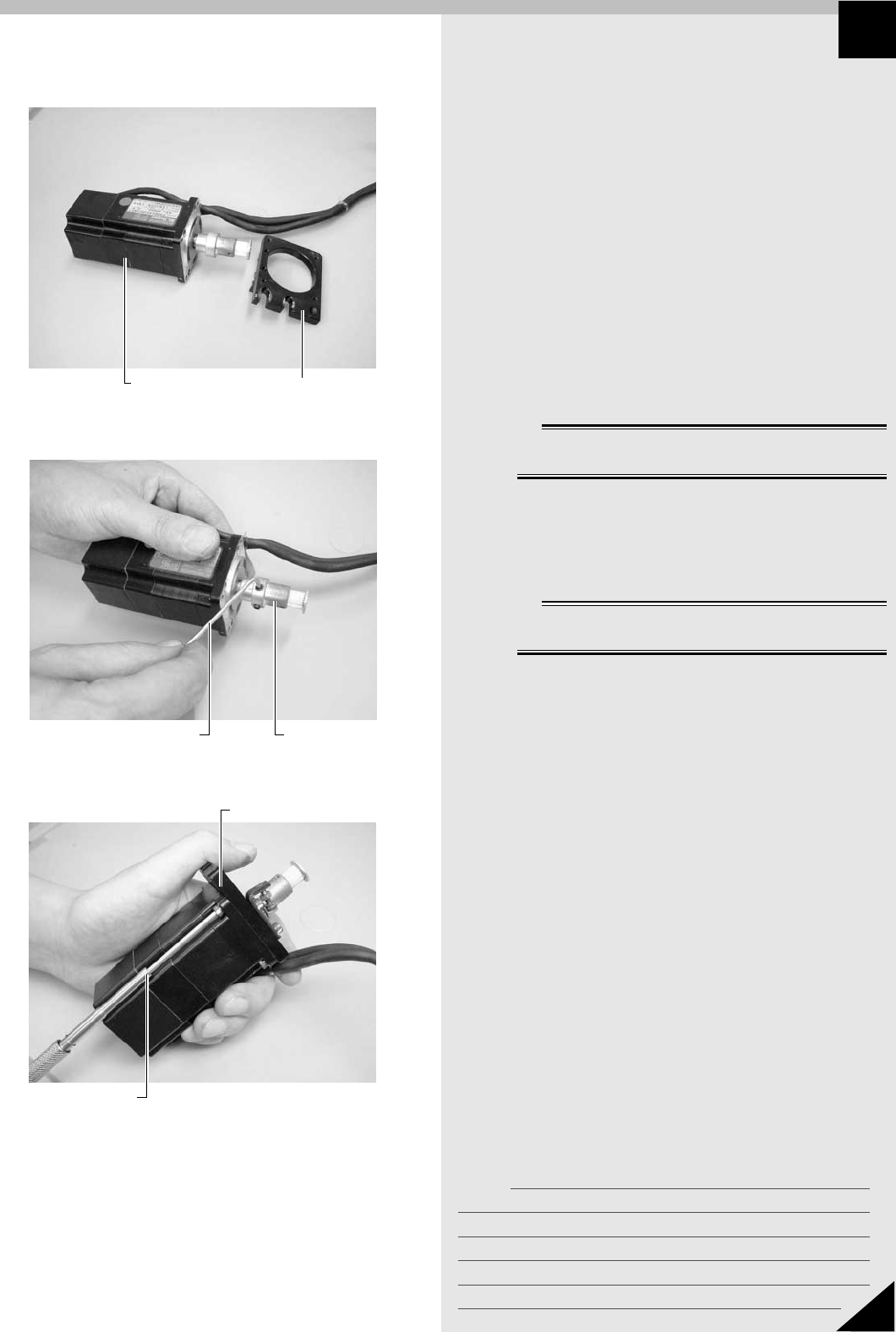

7
取り出したモーターからブラケットを外します。
六角レンチ (2.5) でボルト 4 本を外し、モーターか
らブラケットを取り外してください。
8
N 軸モーターからプーリーを外します。
六角レンチ (2) でプーリーのセットスクリュー2 本
を緩めてから、プーリーをモーターシャフトから引
き抜いてください。
9
新しいモーターにプーリーを取り付けます。
1. モーターシャフトの D カットにセットスクリュー
穴を合わせ、プーリーをシャフトの奥まで差し込
みます。
2. セットスクリュー2 本をプーリーにネジ込みます。
c
注意
セットスクリューがモーターシャフトに当たったら、２つのセットス
クリューを交互に締めてください。
0
新しいモーターにブラケットを取り付けます。
六角レンチ (2.5) でボルト 4 本を締めてブラケット
をモーターに取り付けてください。
c
注意
ブラケットの向きは、モーターのハーネスが出ている面の反対側に
ノックピン穴が来るようにしてください。
Step 7
Step 8
Step 10
N軸モーター
モーターブラケット
六角レンチ (2)
プーリー
六角レンチ (2.5)
モーターホルダー
メモ
17
2
Section
JMC4011102
4. N軸モーターの交換
q
N 軸モーターをヘッド部に仮り付けます。
1. ベルトを手前に引きながらモーターシャフトの先
端のプーリーをベルトにくぐらせ、モーターブラ
ケットをノックピンにはめ込みます。
2. モーターブラケット取り付けボルト2 本を六角レ
ンチ (3) で締めてモーターを軽く固定します。
w
ベルトのテンションを張ります。
1. 六角レンチ (2.5) でベルトテンショナーボルトを
ゆっくり締めていきます。
ベルトの中央部を押して弾力 (3 ∼ 5mm 程度のた
わみ) があることを確認してください。
2. 六角レンチでベルトテンショナーボルトを固定し
たまま、5.5mmスパナでロックナットを締めま
す。
e
N 軸モーターを固定します。
モーターブラケット取り付けボルト2 本を六角レン
チ (3) でしっかりと締めて、モーターを固定してく
ださい。
ベルトの中央部を押して弾力 (3 ∼ 5mm 程度のたわ
み) があることを再度確認してください。
r
コネクター、アース線を接続し、ハーネスを元
のように結束します。
Step 1∼3 の逆の手順で行ってください。
Step 11
Step 12
プーリーをN軸ベルトに掛け
ながらモーターをはめる
N軸モーター
六角レンチ (2.5)
ベルトテンショナーボルトN軸モーター
