2. Z 軸ラックギヤの交換
ヘッド部のノズルシャフトを上下させるZ 軸ラックギヤが変形したり、歯欠けして、Z 軸移動が不安定になった場合は交
換が必要です。Z 軸ラックギヤの交換方法を説明します。
用意するもの
・ 六角レンチセット
・ モリブデングリス
・ 新しい Z 軸ラックギヤ
取り外し手順
w
警告
作業を始める前に、マシンの電源スイッチがOFFになっていることを
確かめてください。
1
供給エアを遮断します。
マシン本体の左下パネル内のエキゾーストバルブ (
圧解放スイッチ) を閉めて供給エアを遮断します。
2
スプラインに入っているエアチューブを全て抜
きます。
交換するZ 軸ラックギヤ側のヘッドスプラインおよ
びインデックススプラインの両方に入っているエア
チューブを全て抜いてください。
3
エジェクターバルブを取り外します。
交換する側のエジェクターバルブのボルト2 本を六
角レンチ (3) で外して、エジェクターバルブを取り
外してください。
4
交換する側のZ 軸モーターを取り外します。
1. 六角レンチ (2.5) Z 軸モーター取り付けボルト
4本を少しだけ緩めます。
2. 六角レンチ (4) Z 軸モーターホルダーのボルト
2 本を外し、ホルダーごとモーターを取り外しま
す。
Step 3
Step 4-1
Step 4-2
エジェクター
バルブユニット
六角レンチ (3)
Z軸モーター
Z軸モーター
六角レンチ (2.5)
六角レンチ (4)Z軸モーター
Z軸モーターホルダー
メモ
5
2
Section
JMC4011102
2. Z軸ラックギヤの交換
5
Z 軸安全センサーの取り付けステイを取り外し
ます。
ステイはZ 軸ラックギヤに沿って取り付けられてい
ます。ステイ下部のボルト2 本を六角レンチ (2.5)
で取り外してください。
6
Z 軸ラックギヤの下にあるピンブロックを取り
外します。
Z 軸ラックギヤの下部には、サーボが解除された状態
でもヘッド部が下降しないように、リターンスプリ
ングが使われています。このスプリングとZ 軸ラッ
クギヤのピンが入るためのピンブロックのボルト2
本を六角レンチ (3) で取り外してください。
c
注意
ピンブロックを取り外すと、リターンスプリングが効かなくなりヘッ
ド部が下降します。Z軸を手を支えながら作業してください。
7
Z 軸ブラケットのボルトを取り外します。
Z 軸ラックギヤの上部のZ 軸ブラケットのボルト2
本を六角レンチ (3) で外してください。
Step 5
Step 6
Step 7
安全センサー取り付けスティ
六角レンチ (2.5)
六角レンチ(3)
ピンブロック
ラックギヤ用リターン
スプリング
ピンブロックを下に抜く
六角レンチ(3)
Z軸ブラケット
ラックギヤ
メモ
6
2
Section
JMC4011102
2. Z軸ラックギヤの交換
8
Z 軸ガイドブロックのボルトを取り外します。
Z 軸ラックギヤのリニアガイドがはまっているガイド
ブロックのボルト4 本を六角レンチ (2.5) で外して
ください。
9

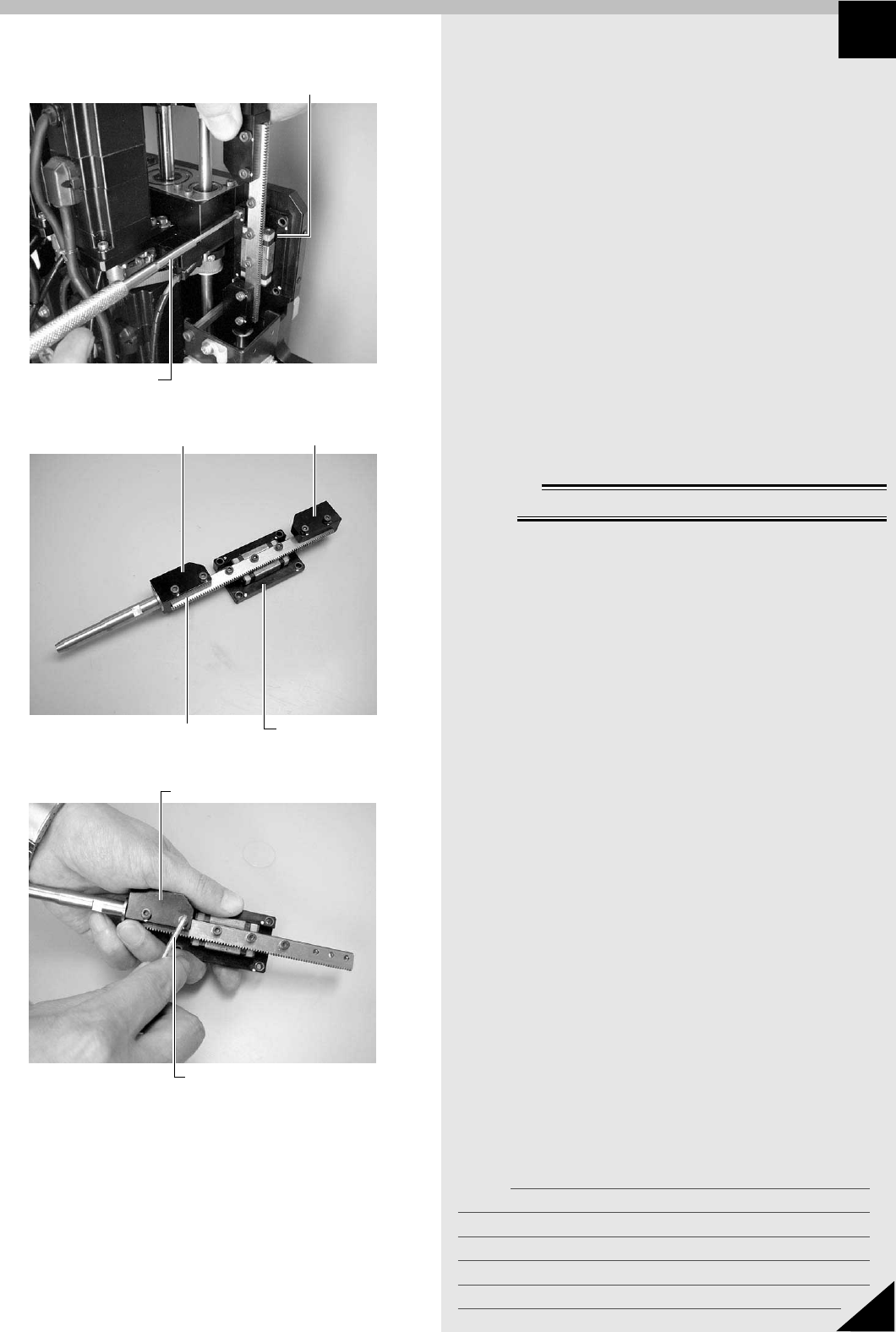

Z 軸ラックギヤASSY を取り出します。
Z 軸ラックギヤ ASSYは写真のような部品構成に
なっています。
0
Z 軸ラックギヤASSY 上部の取り付け用ブロッ
クと下部のスプリングブロックを取り外します。
六角レンチ (2.5) でそれぞれのボルト 2 本を外して
ください。
q
Z 軸ラックギヤを取り外します。
六角レンチ (2.5) でボルト 3 本を外し、リニアガイ
ドから外してください。
c
注意
ガイドブロックのボールが出ないように注意してください。
Step 8
Step 9
Step 10
六角レンチ(2.5)
Z軸ガイドブロック
スプリングブロック
Z軸ブラケット
取り付け用ブロック
ラックギヤ
ガイドブロック
スプリングブロック
六角レンチ (2.5)
