メモ
17
2
Section
JMC4011102
4. N軸モーターの交換
q
N 軸モーターをヘッド部に仮り付けます。
1. ベルトを手前に引きながらモーターシャフトの先
端のプーリーをベルトにくぐらせ、モーターブラ
ケットをノックピンにはめ込みます。
2. モーターブラケット取り付けボルト2 本を六角レ
ンチ (3) で締めてモーターを軽く固定します。
w
ベルトのテンションを張ります。
1. 六角レンチ (2.5) でベルトテンショナーボルトを
ゆっくり締めていきます。
ベルトの中央部を押して弾力 (3 ∼ 5mm 程度のた
わみ) があることを確認してください。
2. 六角レンチでベルトテンショナーボルトを固定し
たまま、5.5mmスパナでロックナットを締めま
す。
e
N 軸モーターを固定します。
モーターブラケット取り付けボルト2 本を六角レン
チ (3) でしっかりと締めて、モーターを固定してく
ださい。
ベルトの中央部を押して弾力 (3 ∼ 5mm 程度のたわ
み) があることを再度確認してください。
r
コネクター、アース線を接続し、ハーネスを元
のように結束します。
Step 1∼3 の逆の手順で行ってください。

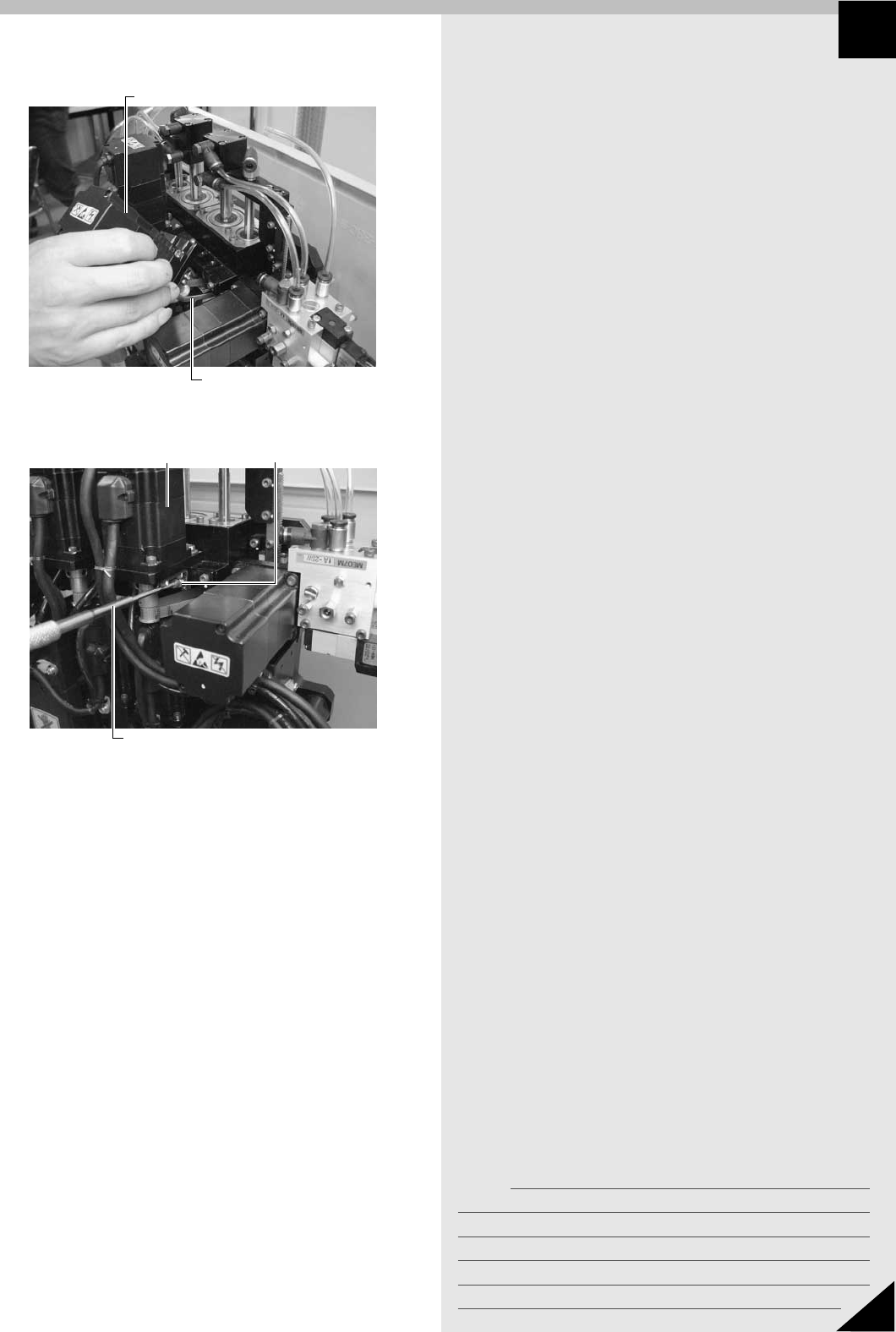

Step 11
Step 12
プーリーをN軸ベルトに掛け
ながらモーターをはめる
N軸モーター
六角レンチ (2.5)
ベルトテンショナーボルトN軸モーター
18
メモ
2
Section
JMC4011102
5. N 軸ベルトの交換
N 軸ベルトが摩耗したり、亀裂が生じた場合は下記のように交換してください。
■ 用意するもの
・ 六角レンチセット
・ Ｔレンチ (2.5)
・ 5.5mm スパナ、7mm スパナ
・ ニッパー、結束バンド
・ 新しい N 軸ベルト
■ 交換手順
w
警告
作業を始める前に、マシンの電源スイッチがOFFになっていることを
確かめてください。
1
交換するベルトを取り外します。
ニッパーなどで切って、取り出してください。
参考
ベルトの摩耗や亀裂の状態を調べたいときは、ベルトを切らずに、後
述の Step 8 で取り外してください。
2
ベルトテンショナーボルトのロックナットを緩
めます。
交換するN 軸ベルトのテンショナーボルトのロック
ナットを5.5mm スパナを使って緩めてください。
3
ベルトテンショナーボルトを六角レンチ (2.5)
で緩めます。
Step 1
Step 2
Step 3
N軸ベルトN軸モーター
N軸モーター
5.5mmスパナベルトテンショナー
ボルトのロックナット
六角レンチ (2.5)
ベルトテンショナーボルト
メモ
19
2
Section
JMC4011102
5. N軸ベルトの交換
4
N 軸モーターを取り外します。
N 軸モーターブラケットの取り付けボルト2 本を六
角レンチ (3) で外し、ブラケットごとモーターを上
に引き抜いてください。
n
要点
モーターブラケットはノックピンで位置決めされていますので、モー
ターは上に引き抜いてください。
5
インデックススプライン下端のボルトを外しま
す。
インデックススプラインの上部の２面幅に7mm スパ
ナを掛け、六角レンチ (3) でスプライン下端のボル
トを緩めて取り外してください。
c
注意
ギヤの下に入っていたシールワッシャーをなくさないように注意して
ください。
6
インデックススプライン下端のギヤ (N1) を取
り外します。
六角レンチ (1.5) でセットスクリュー 2 本を緩めて、
インデックススプラインを上に引きながらギヤ (N1)
を取り外してください。
c
注意
ギヤ (N1)を下に落とさないように注意してください。
Step 4
Step 5
Step 6
N軸モーターブラケット
六角レンチ (3)
7mmスパナ
六角レンチ (3)
ギヤ (N1)
六角レンチ (1.5)
