1. 各部分的名称和功能 QD157-06
2 G04/G04Q 工作头使用说明书
1.2 吸嘴更换器

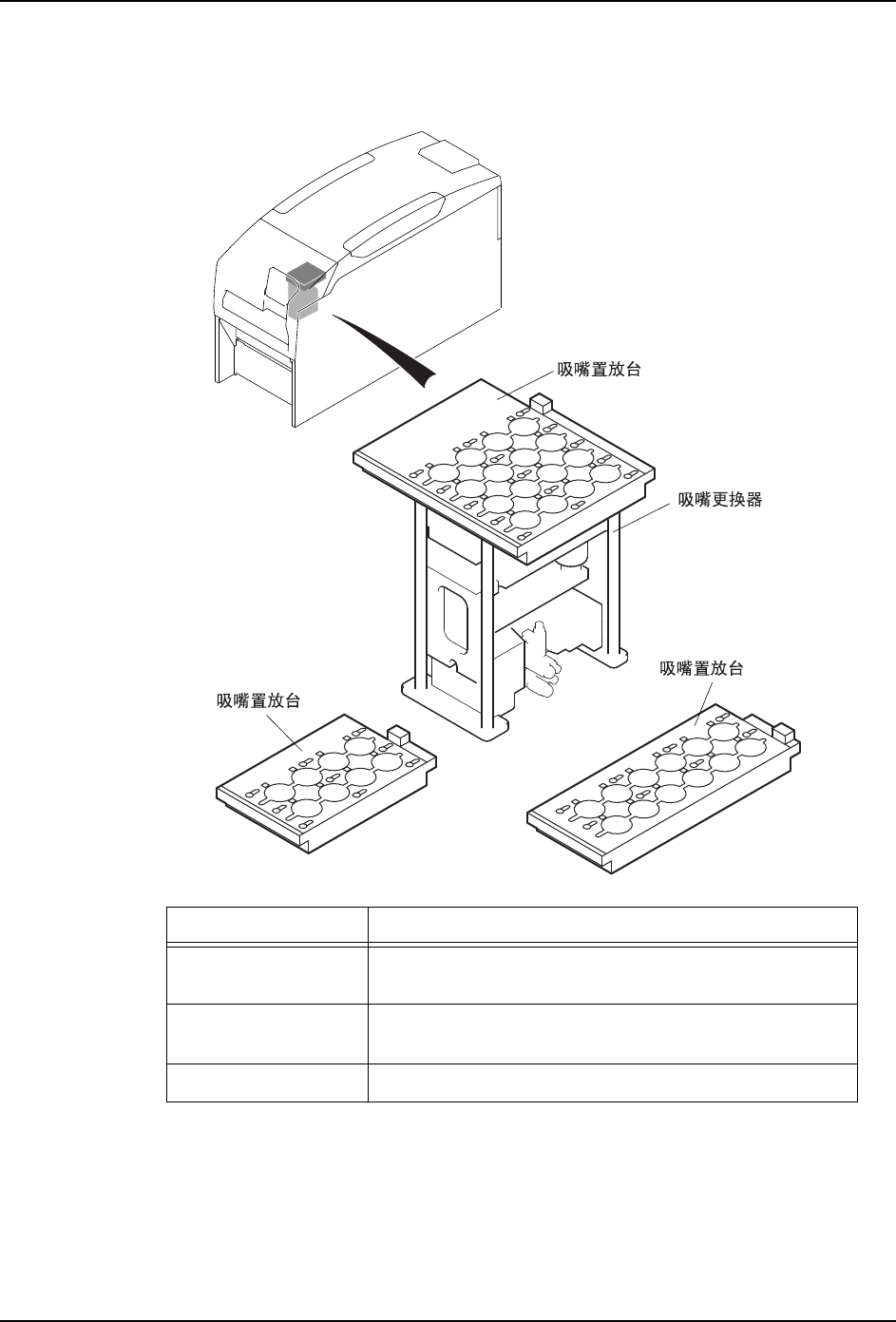

是自动更换搭载在 G04 系列上的吸嘴的单元。类型根据模组种类和料站种类而有所不同。
吸嘴置放台 对象模组和料站
NK15A M6 类型模组 （使用供料器 , 或者搭载料盘单元 -M×1
台时）
NK12A M6 类型模组 （使用料盘单元 -L、料盘单元 -LT、料盘
单元 -LTC, 或者搭载料盘单元 -M×2 台时）
NK08A M3 类型模组 模组
02NST-0034S
<NK15A>
<NK12A>
<NK08A>
QD157-06 1. 各部分的名称和功能
G04/G04Q 工作头使用说明书 3
1.3 吸嘴一览表

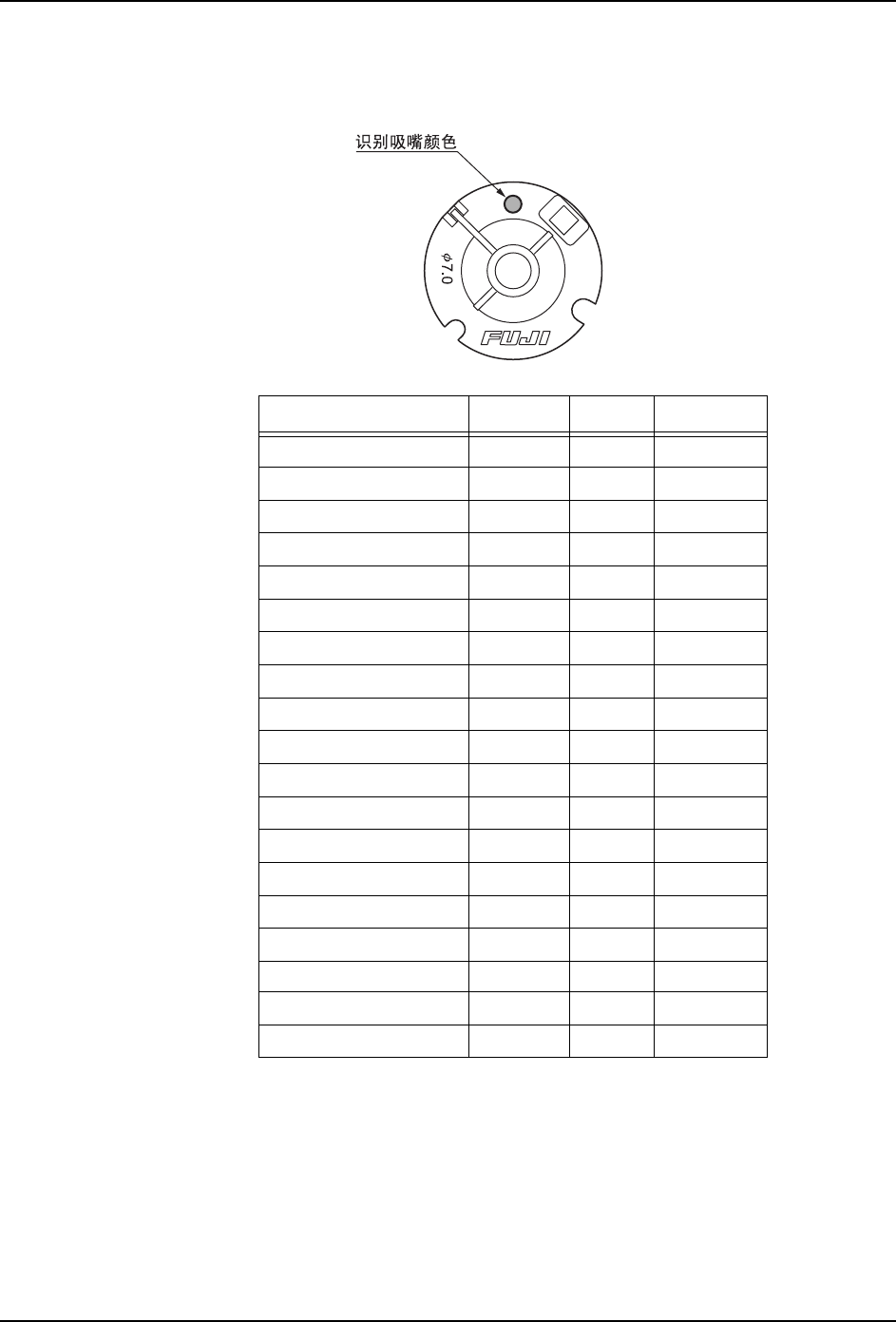

在 G04 系列上能使用的吸嘴种类如下所示。请通过在法兰面上涂敷的颜色识别各个吸嘴。
备注 )· 吸嘴尺寸末尾的 [G] 表示附有橡胶头的吸嘴。
·HBC 治具吸嘴对应了混合校正。
吸嘴尺寸 识别色 ID 吸嘴图号
0.3 灰 W10 AA6CXxx
0.4 黄 W11 AA6CYxx
0.7 蓝 W12 AA6NMxx
1.0 粉红 W13 AA6DAxx
1.3 绿 W14 AA6TWxx
1.8 天蓝色 W15 AA6DCxx
2.5 紫 W16 AA6DDxx
3.7 草绿 W17 AA6DExx
5.0 淡紫 W18 AA6TDxx
7.0 淡紫 W19 AA6TMxx
10.0 淡紫 W20 AA6DExx
2.5 G 紫 W56 AA6Dkxx
3.7 G 草绿 W57 AA6DLxx
5.0 G 红 W58 AA6DMxx
7.0 G 深红 W59 AA6DNxx
10.0 G 藏青 W60 AA6DRxx
( 治具吸嘴 ) 黑 J10 AA6CWxx
（HBC 治具吸嘴 5.0） 淡紫 J13 AA78Gxx
（HBC 治具吸嘴 1.3） 绿 J14 AB265xx
02NST-0027S
1. 各部分的名称和功能 QD157-06
4 G04/G04Q 工作头使用说明书
