QD157-06 5. 预防保养 G04/G04Q 工作头使用说明书 37 2. 将新品的过滤器放置在吸嘴前端的 过滤器安装部。 3. 使用与过滤器插入治具 (AB164** ) 的与吸嘴尺寸相吻合的部 分，将过滤器压入到收存格 中。 备注 )φ7.0、φ10.0、φ7.0G、φ10.0G 吸嘴请使用 [φ7 ～ ,φ7G ～ ] 部分，φ3.7G 吸嘴 请使用 [φ3.7G] 部分，其他吸嘴清使用 [φ3.7,φ5,φ5G] 部分。 …
5. 预防保养 QD157-06
36 G04/G04Q 工作头使用说明书
< 过滤器的更换方法 >
尺寸在 φ2.5 以下和 φ3.7 以上的吸嘴，其过滤器的更换方法不同。请用符合条件的方法进
行作业。
备注 )带橡胶垫的吸嘴和 MELF 用吸嘴与此相同。

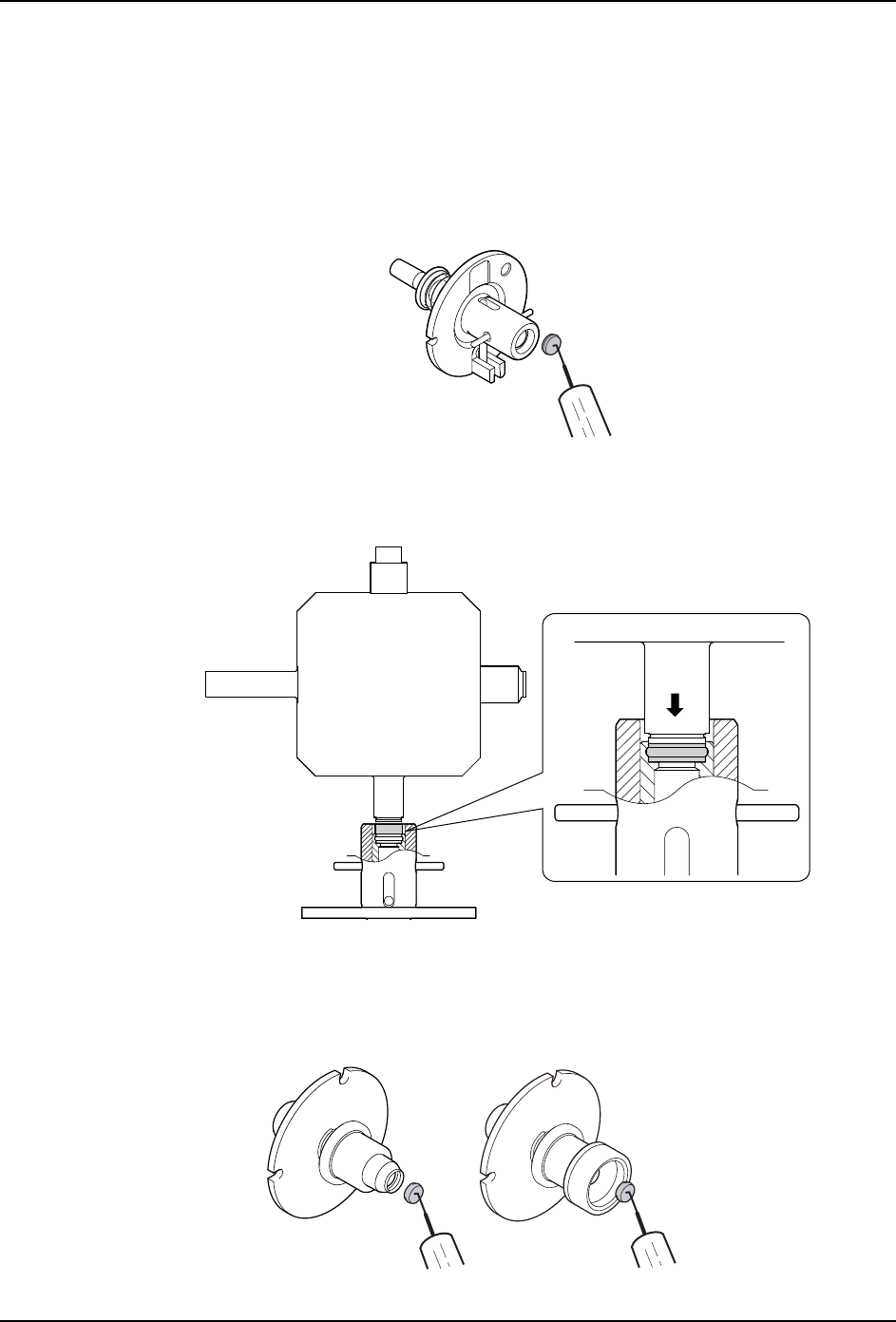

吸嘴尺寸 φ2.5 以下的吸嘴过滤器的更换方法
1. 请使用过滤器拆卸用治具 (PM0GLZ**)，从吸嘴上取下过滤器。
2. 将新品的过滤器放置在吸嘴内侧的过滤器安装部。
3. 使用过滤器插入治具 (AB164**) 的 [φ3.7,φ5,φ5G] 部分，将过滤器压入到收存格。
吸嘴尺寸 φ3.7 以上的吸嘴过滤器的更换方法
备注 )下图为 φ3.7 和 φ10.0G 的吸嘴。虽然吸嘴前端的形状根据吸嘴尺寸或者有无橡胶垫
而不同，但是更换方法相同。
1. 请使用过滤器拆卸用治具 (PM0GLZ**)，从吸嘴上取下过滤器。
02NST-0061a
01NST-1773
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳
Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠
02NST-0069
Ǿ
Ǿ)
QD157-06 5. 预防保养
G04/G04Q 工作头使用说明书 37
2. 将新品的过滤器放置在吸嘴前端的过滤器安装部。
3. 使用与过滤器插入治具 (AB164**) 的与吸嘴尺寸相吻合的部分，将过滤器压入到收存格
中。
备注 )φ7.0、φ10.0、φ7.0G、φ10.0G 吸嘴请使用 [φ7 ～ ,φ7G ～ ] 部分，φ3.7G 吸嘴
请使用 [φ3.7G] 部分，其他吸嘴清使用 [φ3.7,φ5,φ5G] 部分。
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳
Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠
Ǿ)
02NST-0070
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳
Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠
Ǿ
