3. Job 的创建 QD157-06 14 G04/G04Q 工作头使用说明书 MEMO:

100%1 / 61
QD157-06 3. Job 的创建
G04/G04Q 工作头使用说明书 13
3.3 创建 Job 时的限制事项
3.3.1 料站托架料槽的限制
使用 G04 系列时,在可以使用的料槽上有限制
·M3 类型模组的狮湖,不能使用料 No.1、20。
·M6(S)、M6-2、M6-2c、M6-3 组时,不能使用料槽 No.1、45。
·M6-2SP 组时,不能使用料 No.1、43、44、45。
3.3.2 可以贴装范围的限制
使用 G04/G04Q 工作头时,存在对可以贴装范围的限制。
备注 )表格中的数值表述为宽度 x 纵深方向。
M3 类型模组 M6(S)、M6-2、
M6-2c、M6-3 模组
M6-2SP 模组
单搬运轨道 214mm x 610mm 504mm x 610mm 490mm x 610mm
双搬运轨道 214mm x 510mm 504mm x 510mm 490mm x 510mm
3. Job 的创建 QD157-06
14 G04/G04Q 工作头使用说明书
MEMO:
QD157-06 4. 基本操作
G04/G04Q 工作头使用说明书 15
4. 基本操作
4.1 根据更换向导卸下 / 安装工作头
机器会自我判断生产准备是否齐备。启动机器后,当按下 START 按钮时,就会开始校正,
据需要显示更换工作头的换线向导画面。

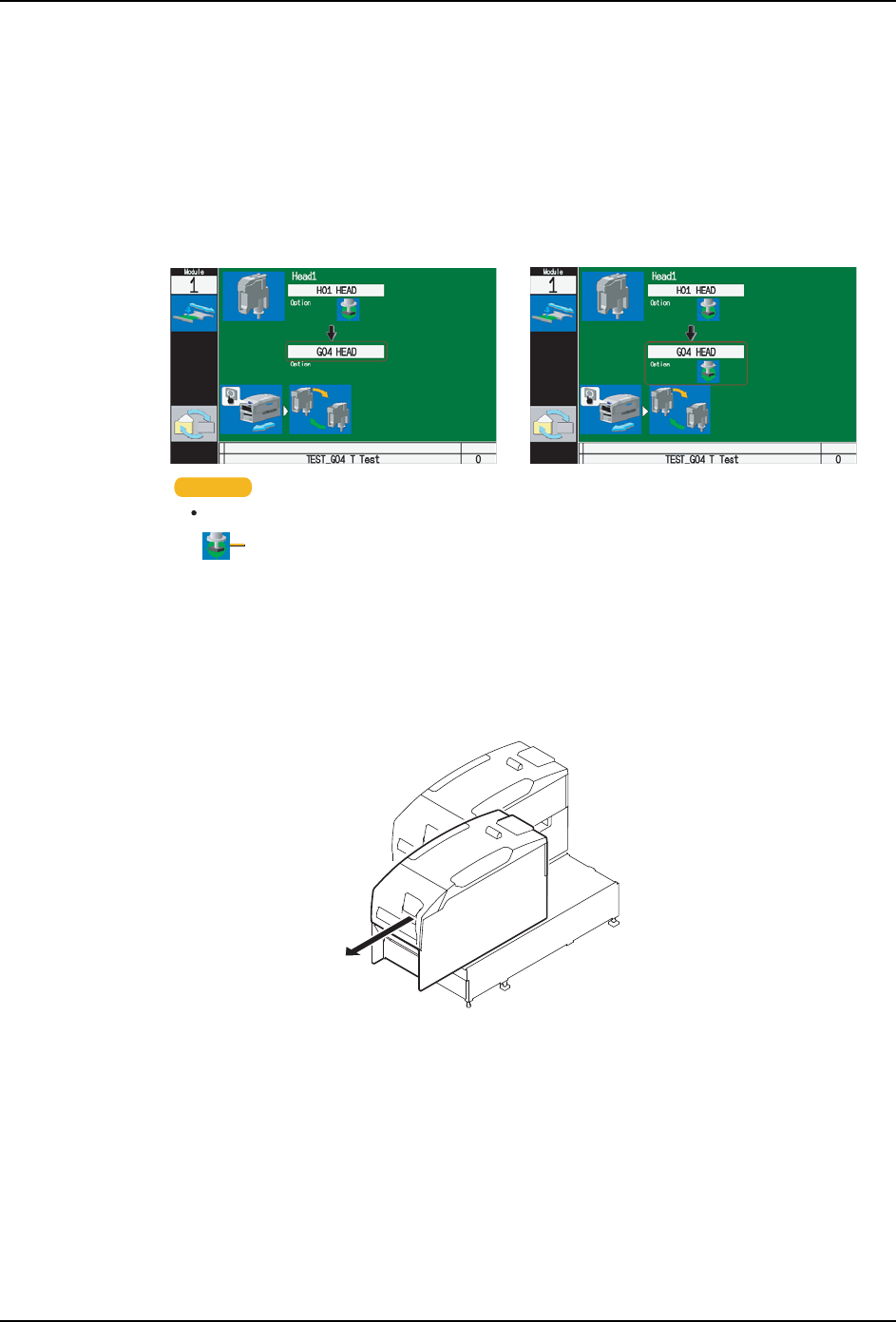

Job 的传感器类型如果设定在 Sensor 中的时候 ( 上左图 ),可以设定全部 G04 系列。
如果设定在 IPS( 上右图 ) 中时,可以设定 G04Q/G04FQ 工作头。设定在 IPS 中时,不能使用
G04/G04F 作头。
4.1.1 卸下步骤
1. 请按下操作面板的 OK 按钮,拉出模组。
备注 )关于详细的模组拉出方法,请参照各机器的机械手册。
