4. 基本操作 QD157-06 22 G04/G04Q 工作头使用说明书 3. 将插头连接到原来位置。 4. 请将模组插入到基座上。
QD157-06 4. 基本操作
G04/G04Q 工作头使用说明书 21
4.2.2 安装方法
1. 确认贴装工作头和支架的安装面的清洁度。附着异物时请用布擦去。
2. 握住贴装工作头的手柄，将夹紧部挂在支架上。将拉杆向左扳下，然后竖起工作头，手
离开拉杆。
注意
在使用线性马达的模组中进行作业时 , 请不要将贴装工作头靠近 Y 坐标方
向的轴。线性马达所产生的磁性有可能使贴装工作头或轴受到损伤。另
外，在安装 / 拆卸工作头时，请必须在工作头的更换位置上进行。
4. 基本操作 QD157-06
22 G04/G04Q 工作头使用说明书

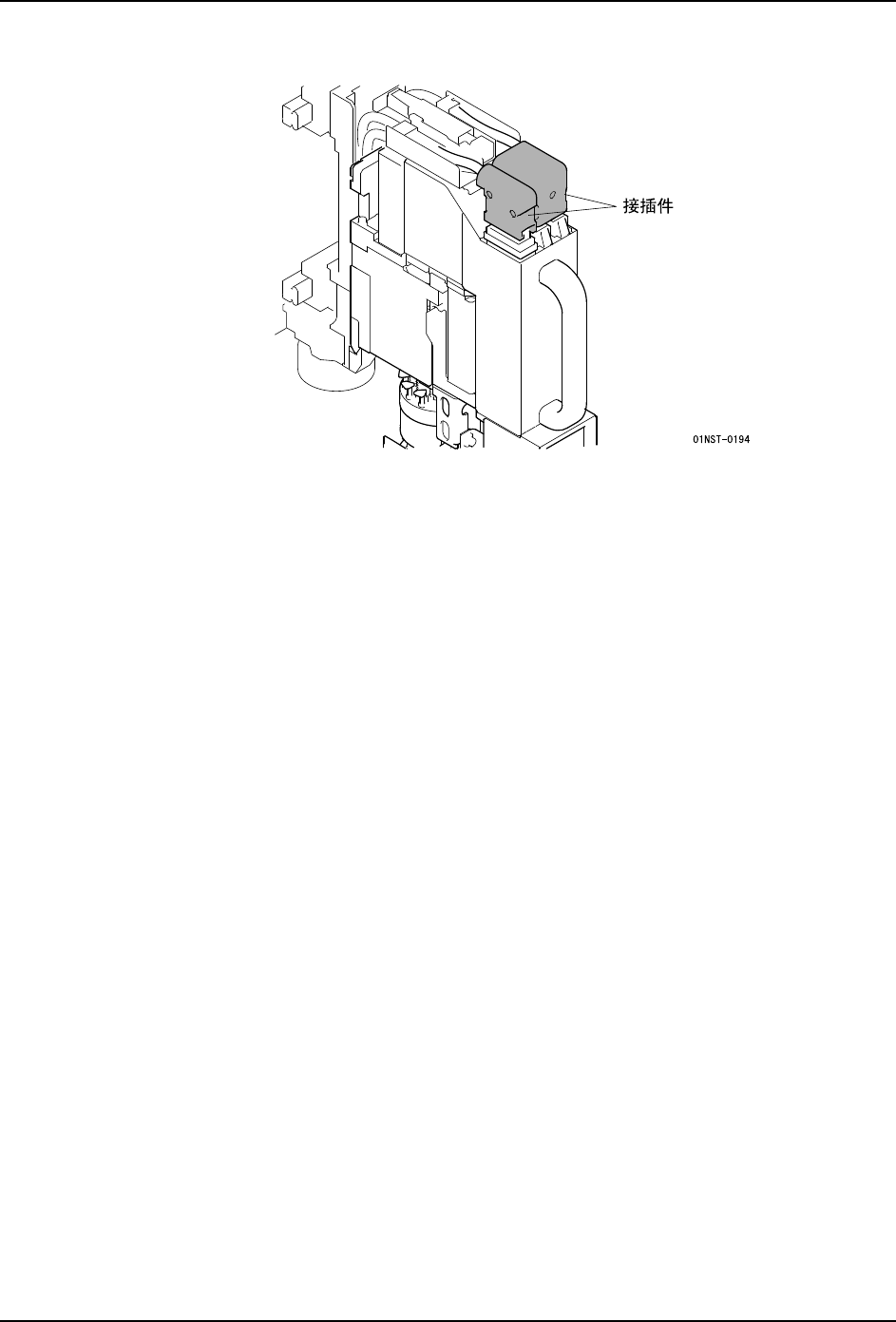

3. 将插头连接到原来位置。
4. 请将模组插入到基座上。
QD157-06 5. 预防保养
G04/G04Q 工作头使用说明书 23
5. 预防保养
在此刊登了有关 G04 系列的贴装工作头单元的维修保养作业要领。其他的构成部件请参照各
机器的机械手册。
5.1 关于预防保养
预防保养工作有检查，清扫，加油等，是防止机器出现不正常，使机器达到设计性能而不可
缺少的一项工作。请按照以下所记载的要领进行操作。
·此处记载的操作内容，基本上是针对维修保养人员的内容，但也包括一般操作人
员必须进行的操作。
5.1.1 作业时的注意事项
a. 进行维修保养操作时，请在使机器处于睡眠状态或将主电源开关置于 OFF 后，再按
照规定的步骤进行操作。进行气源管周围的作业时请事先断开电源和气源并将残存
的空气放掉。
b. 在机器 （模组 · 本体）内部，不容许喷射压缩空气进行操作。细小的元件和异物有
可能飞入机器内部，而影响机器的运转。
c. 请用回丝擦去多余的润滑油。
5.1.2 准备器材
治具 工作头维修保养平台 AA0AM** 用于贴装工作头的清扫和加油
治具 轴部的过滤器装卸用治具 PJ2593* 用于装卸轴部的过滤器
