QD157-06 2. 传感器 · 执行器配置图
G04/G04Q 工作头使用说明书 7

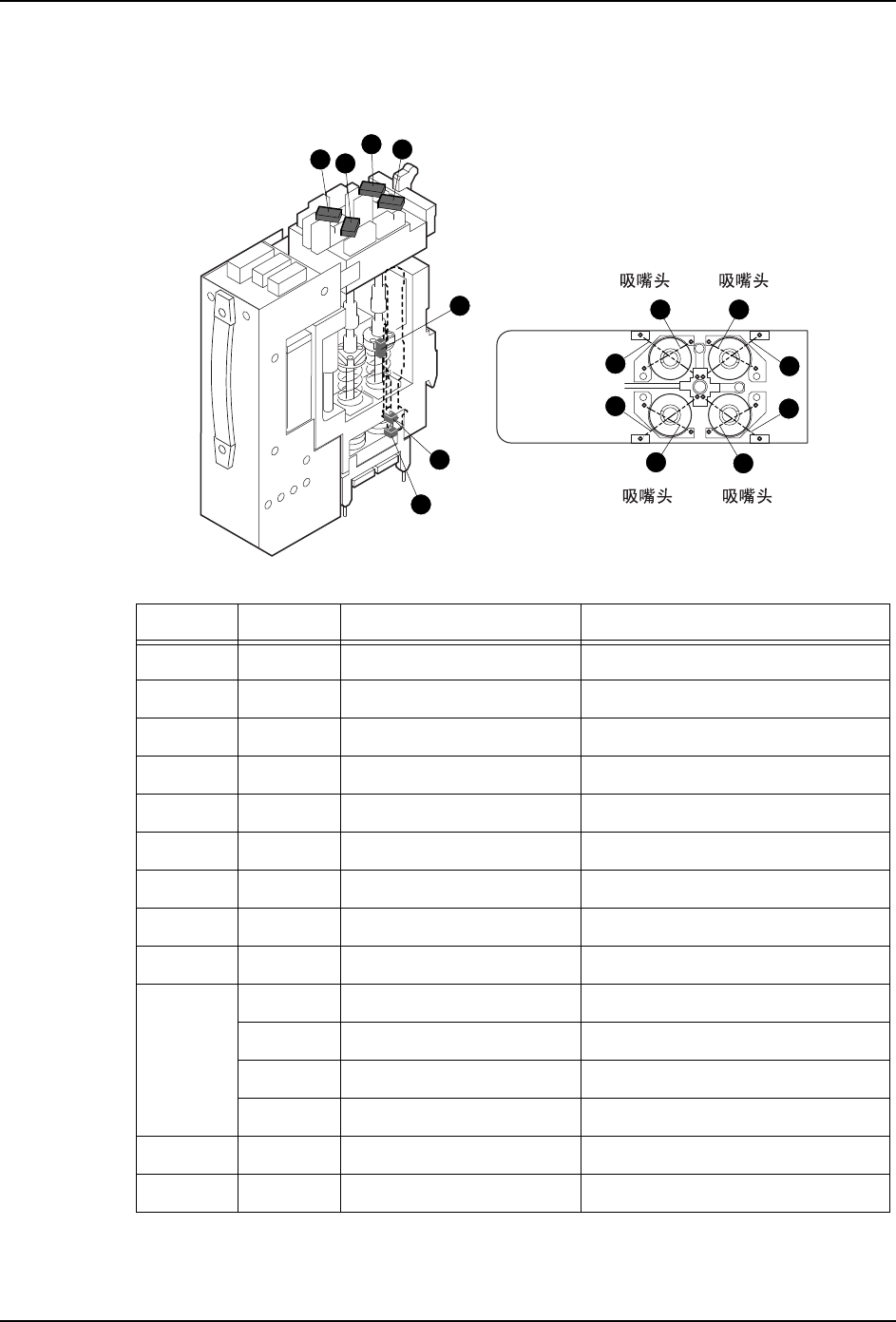

2.2 贴装工作头
2.2.1 输入
备注 )* 表示为选项的自动支撑销搭载机的时候。
** 表示 G04/G04F 的时候。
AD
BC
02NST-0035S
2
3
1
10
6
7
9
8
12
4
5
11
10
10
10
图中编号 地址 信号名 SIGNAL NAME
1* X100 销夹紧上升端确认 PIN CLAMPER UPPER LIMIT CHECK
2* X101 销夹紧下降端确认 PIN CLAMPER LOWER LIMIT CHECK
3* X102 销松开确认 PIN UNCLAMP CHECK
4** X103 吸嘴有无传感器 A NOZZLE PRESENCE CHECK SENSOR A
5** X104 吸嘴有无传感器 B NOZZLE PRESENCE CHECK SENSOR B
6 X108 真空压力检测 A VACUUM PRESSURE CHECK A
7 X109 真空压力检测 B VACUUM PRESSURE CHECK B
8 X10A 真空压力检测 C VACUUM PRESSURE CHECK C
9 X10B 真空压力检测 D VACUUM PRESSURE CHECK D
10 X10C 加压检测 A PRESSURE CHECK A
X10D 加压检测 B PRESSURE CHECK B
X10E 加压检测 C PRESSURE CHECK C
X10F 加压检测 D PRESSURE CHECK D
11** X112 吸嘴有无传感器 C NOZZLE PRESENCE CHECK SENSOR C
12** X113 吸嘴有无传感器 D NOZZLE PRESENCE CHECK SENSOR D
2. 传感器 · 执行器配置图 QD157-06
8 G04/G04Q 工作头使用说明书

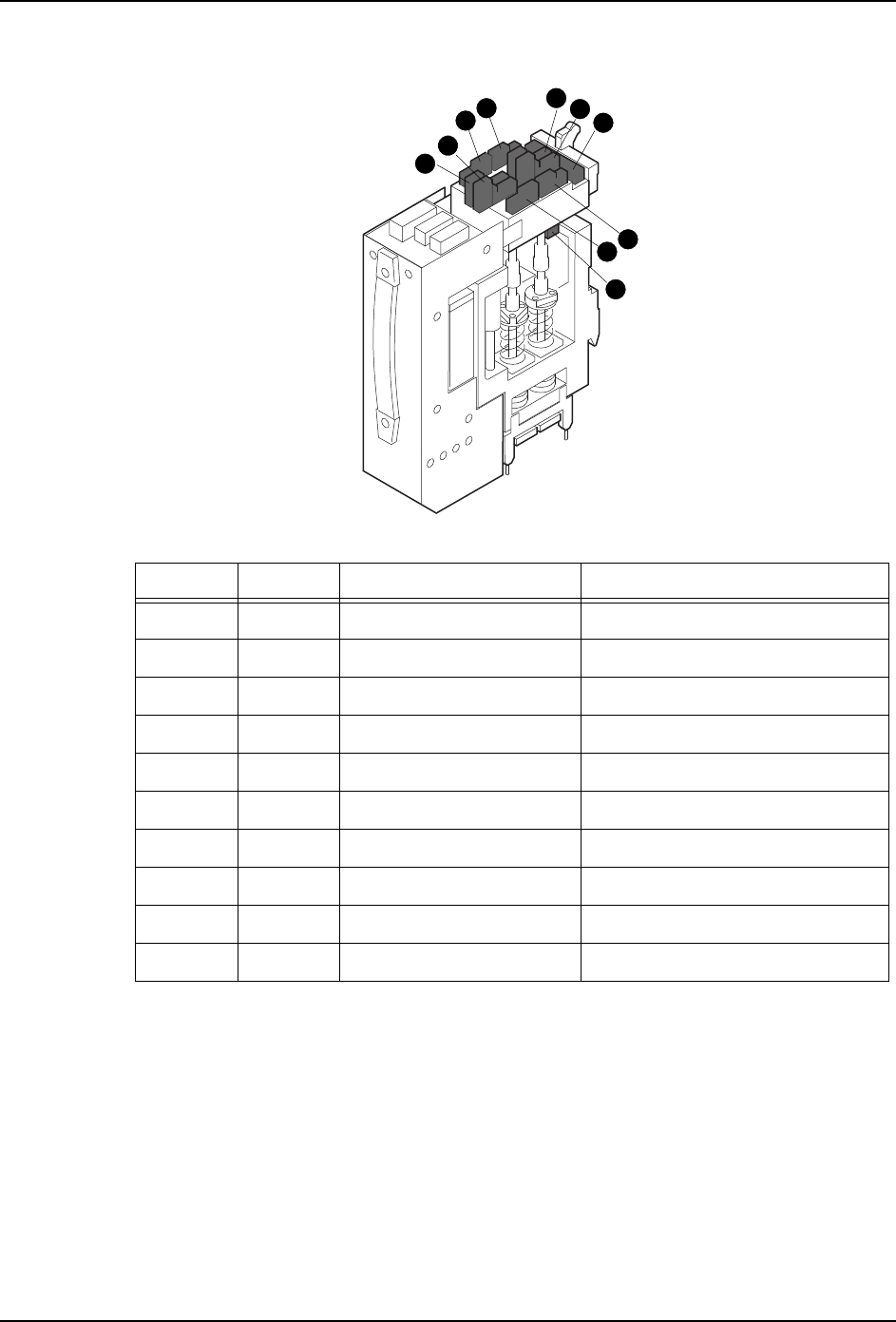

2.2.2 输出
备注 )* 表示为选项的自动支撑销搭载机的时候。
20
17
18
13
14
15
16
22
21
19
02NST-0028
图中编号 地址 信号名 SIGNAL NAME
13 Y100 真空破坏 B VACUUM BREAK B
14 Y101 真空破坏 C VACUUM BREAK C
15 Y102 真空破坏 A VACUUM BREAK A
16 Y103 真空破坏 D VACUUM BREAK D
17 Y104 清扫吸嘴 NOZZLE CLEANING
18 Y108 元件吸取 A PART PICK-UP A
19 Y109 元件吸取 B PART PICK-UP B
20 Y10A 元件吸取 C PART PICK-UP C
21* Y10C 夹紧下降指示 CLAMPER DOWN
22 Y10D 元件吸取 D PART PICK-UP D
QD157-06 3. Job 的创建
G04/G04Q 工作头使用说明书 9
3. Job 的创建
为了运用 G04 系列，请进行下面的设定。
·模组的设定 （工作头类型、吸嘴平台、传感器种类）
·元件有无确认功能的设定 （贴装前后或者浸渍前后）
·元件高度确认功能的设定

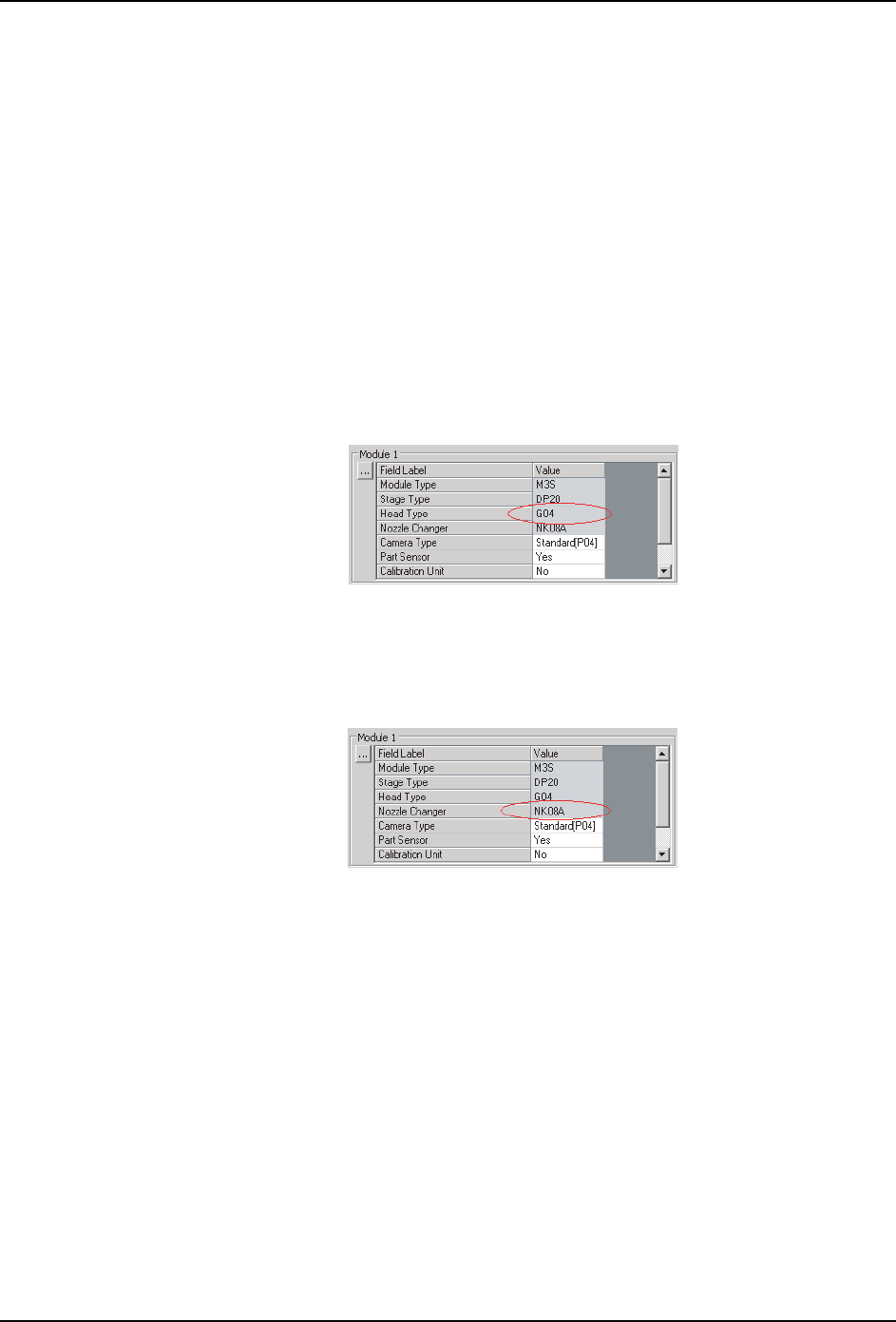

3.1 Machine Configuration
在 Fuji Flexa 的 Machine Configuration 窗口内进行模组的设定 （关于 Fuji Flexa 的操
作方法，请参照 [Fuji Flexa 用户手册 ]）。
3.1.1 工作头类型的设定
1. [Machine Configuration]-[Modules]-[Head Type]：请选择 G04 或 G04F 。
3.1.2 吸嘴平台的设定
1. 请在 [Machine Configuration]-[Modules]-[Nozzle Changer] 上选择 G04 系列用吸嘴置
放台 (NK08A, NK12A, NK15A)。
3.1.3 传感器种类的设定
1. 在 [Machine Configuration]-[Modules]-[Part Sensor Type] 上是 G04/G04F 工作头时
请选择 Sensor。G04Q/G04FQ 工作头时请选择 IPS。
01NST-0511E
01NST-0512E
