QD157-06 6. 损耗品的更换
G04/G04Q 工作头使用说明书 41
6.2 吸嘴置放台荧光粘纸
6.2.1 更换时期
在确认有无吸嘴中发生错误的时候
6.2.2 更换方法
1. 将吸嘴置放台从吸嘴更换器本体中取出（详细参考 " 5.3.1 吸嘴置放台的吸嘴收存格的
清扫 "）。
2. 从吸嘴置放台处取出所有的吸嘴。

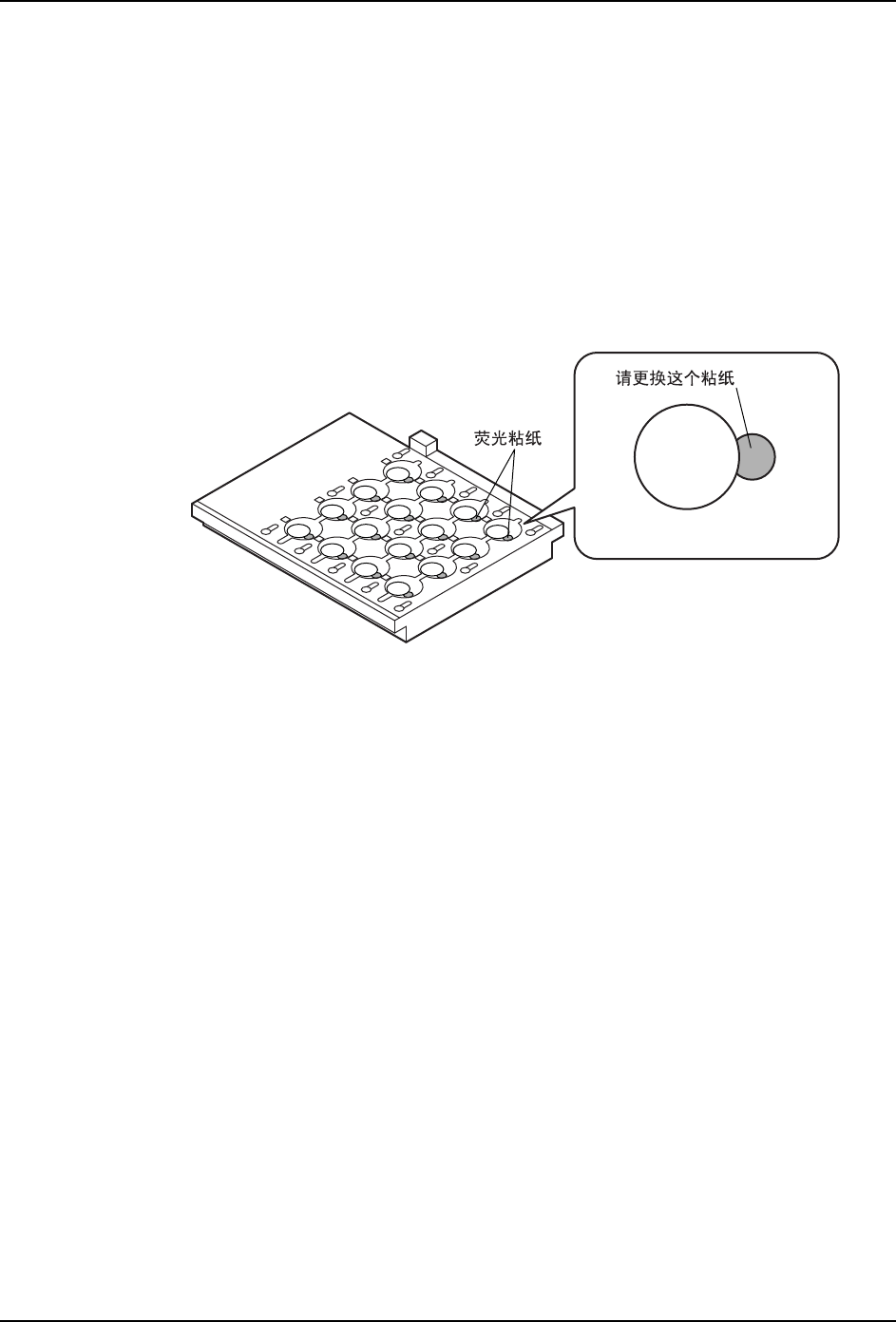

3. 参考下图，请将荧光粘纸换贴为新粘纸。
02NST-0033S
6. 损耗品的更换 QD157-06
42 G04/G04Q 工作头使用说明书
MEMO:
QD157-06 7. 调整
G04/G04Q 工作头使用说明书 43
7. 调整
在此记载贴装工作头上的传感器的调整要点。由于调整时需要千分表，请预先准备。
7.1 接地传感器的调整
调整到当传感器的光轴一致时，放大器的 LED 亮灯。
7.1.1 调整方法
1. 将工作头连接到调整治具上。
a. 请拆除工作头的盖罩。
b. 请将调整治具的电源插头连接到工作头上。
**)ᐛ֒ཪ! *4*)4ᐛ֒ཪ!
0(&6D
᧛൦Ֆ᝕ಞ$
᧛൦Ֆ᝕ಞ'
᧛൦Ֆ᝕ಞ%
᧛൦Ֆ᝕ಞ&
᧛൦Ֆ᝕ಞ$
᧛൦Ֆ᝕ಞ'
᧛൦Ֆ᝕ಞ%
᧛൦Ֆ᝕ಞ&
