7. 调整 QD157-06

44 G04/G04Q 工作头使用说明书

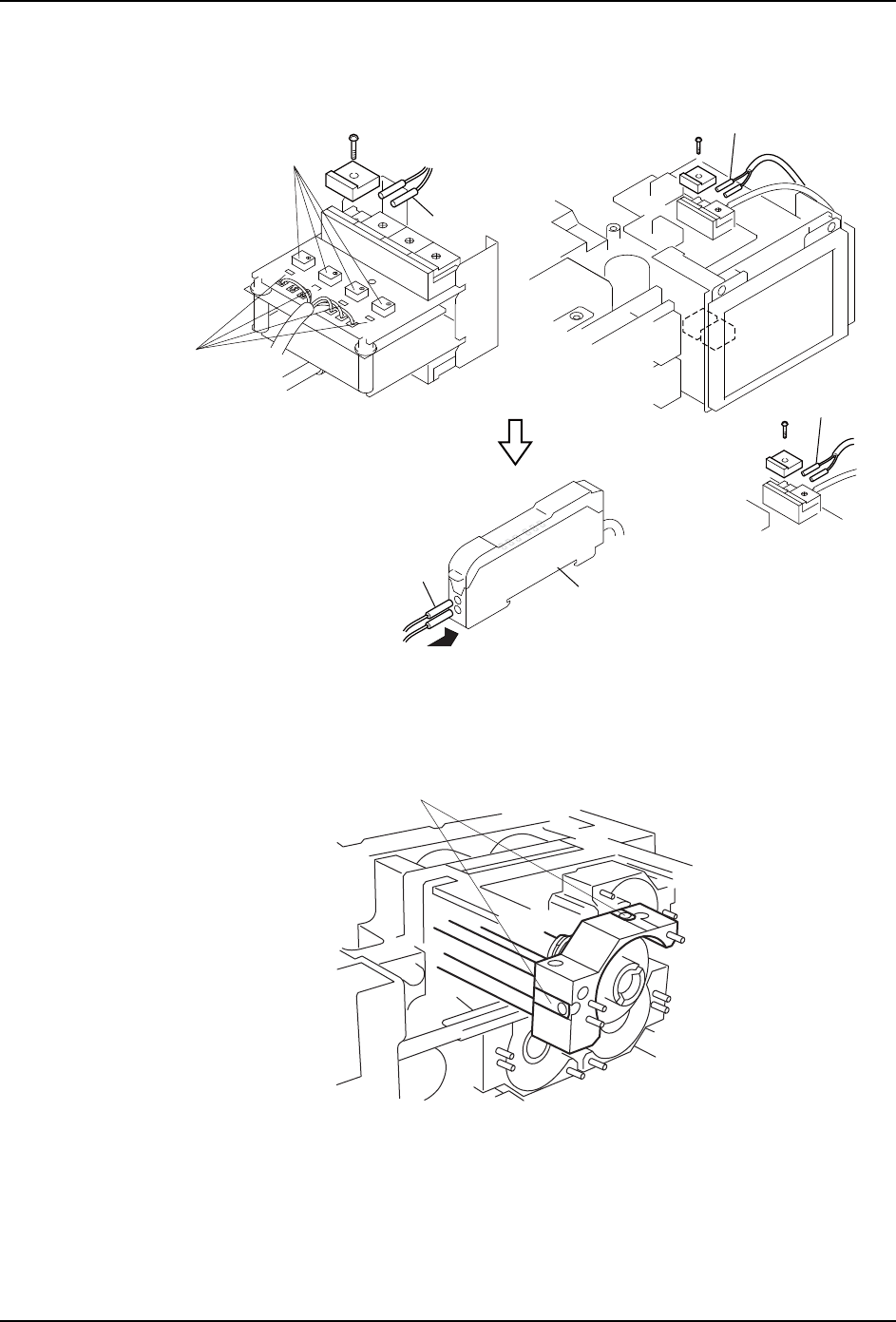

c. 请从工作头的放大器上拔下光缆，连接到治具侧的放大器上。

d. 请将调整治具的电源设置到 ON。

2. 按以下的要领，调整托座上传感器的安装高度。

a. 拆下传感器光缆压板。

b. 拧松安装传感器（投光侧和受光侧）的螺杆。

注意 )请不要将安装用螺丝拧得太松，不要拆下传感器。

c. 往向下的方向拉传感器直到拉不动。

备注 )往向下的方向是不会将传感器完全拉出的。另外，由于安装部分的形状为方形，所以

传感器也不会旋转。

光缆

放大器(A10621)

※放大器用电源(T60012)

LED

调谐器

＜G04/G04F工作头＞＜G04Q/G04FQ工作头＞

光缆

右侧面

左侧面

0(&6

Ӵᛳ఼ܝ㓚य़ᵓ

QD157-06 7. 调整

G04/G04Q 工作头使用说明书 45

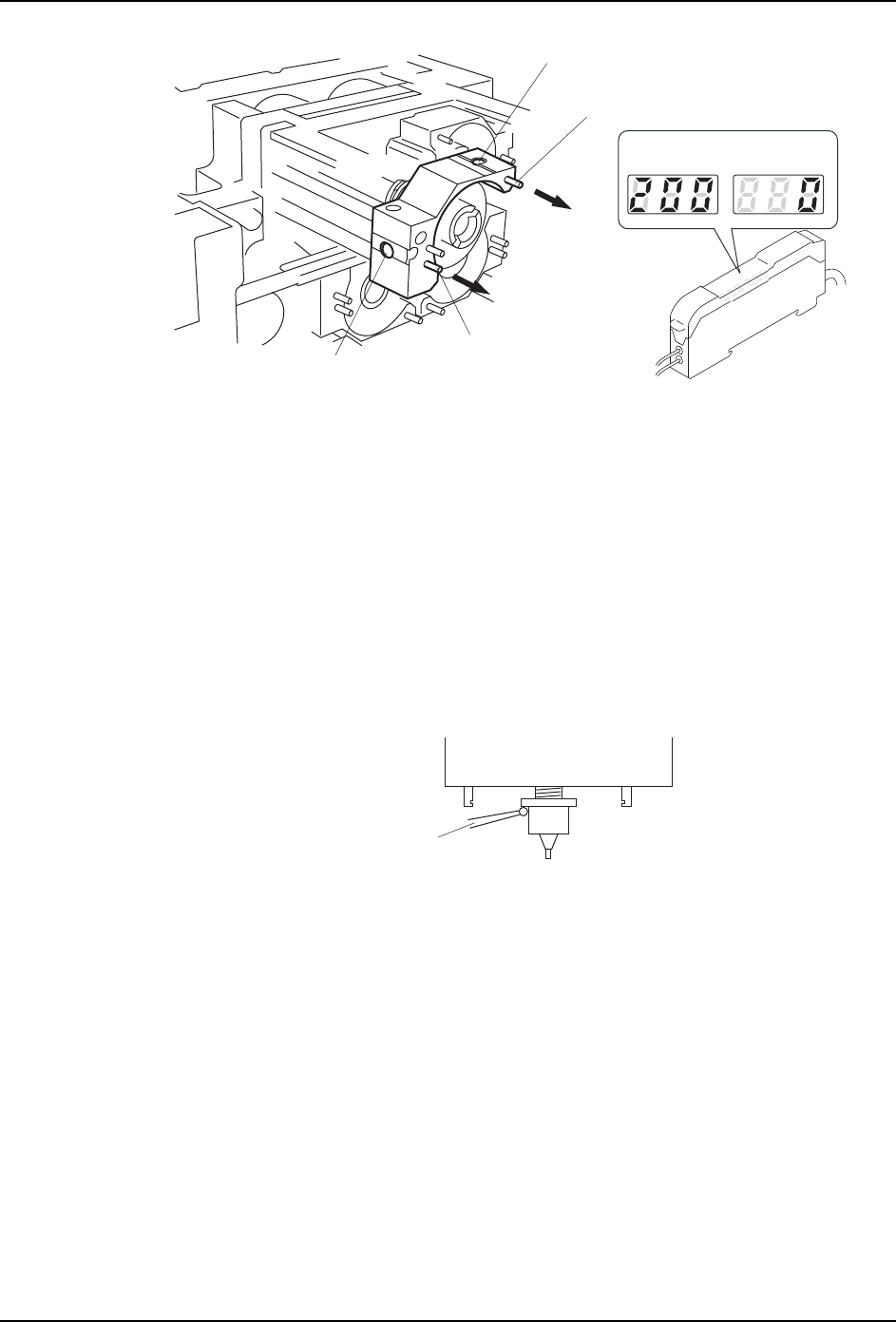

d. 临时固定安装用螺丝。

e. 请确认传感器是否正确入光，放大器上显示的光量是否为「200」以上。

f. 万一不能取得上述光量，请修正投光侧以及受光侧传感器的安装高度，并调整以取

得上述的光量。

g. 正式紧固传感器。

3. 接着调整传感器托座本身的安装高度。

a. 确认传感器托座在上升端位置。

b. 在工作头上安装吸嘴。（任何吸嘴都行。）

c. 将千分表的测定头靠着吸嘴顶端的法兰盘。

01MEC-0456S

ফܝӴᛳ఼

ᡩᇘܝӴᛳ఼

ᅝ㺙Ӵᛳ఼ⱘ㶎ϱ

䆒ᅮؐ

ܝ䞣

0(&6

गߚ㸼⌟ᅮ༈

Ӵᛳ఼ᠬᑻ

7. 调整 QD157-06

46 G04/G04Q 工作头使用说明书

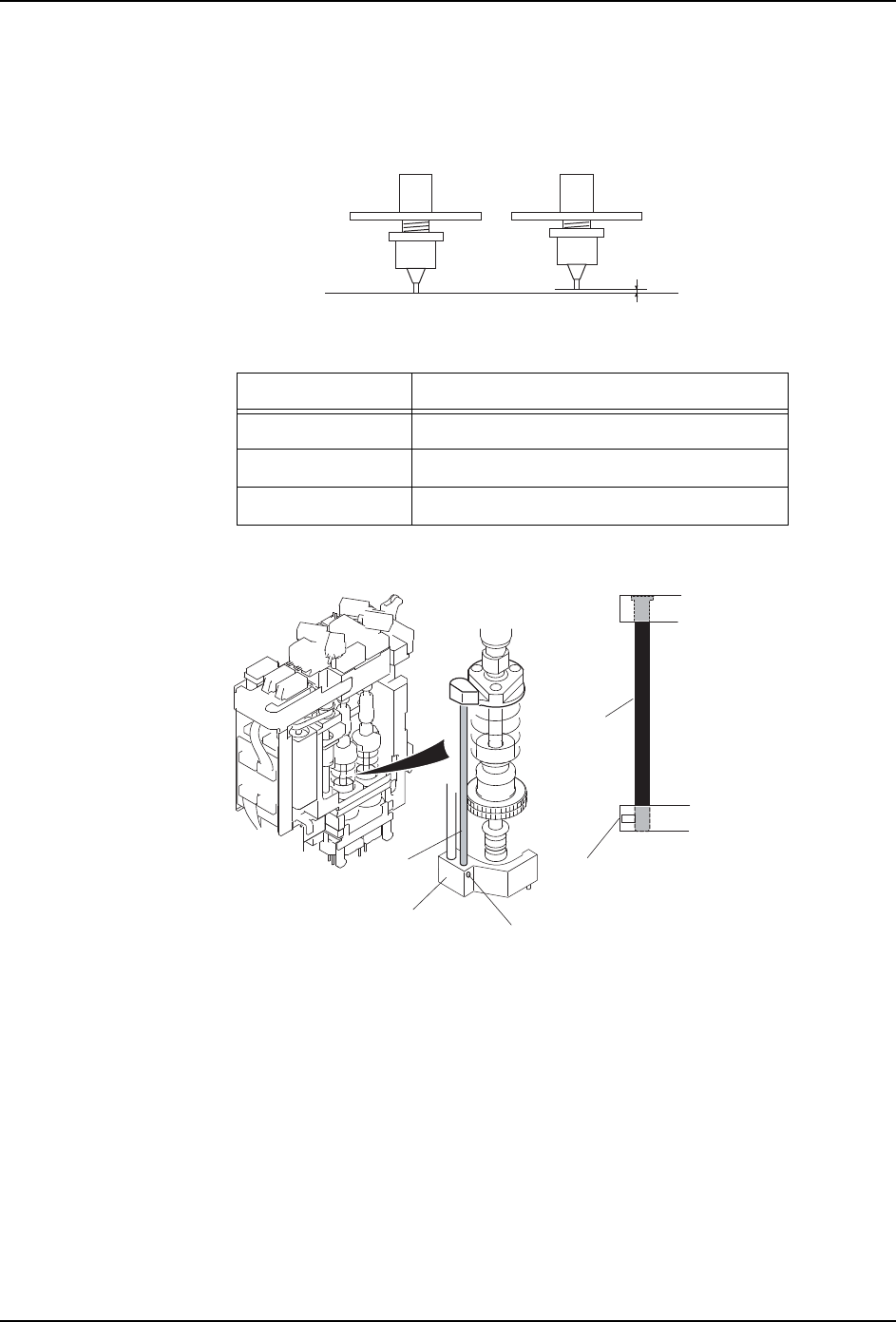

d. 一边将吸嘴先端一点一点往上抬，一边确认吸嘴高度和传感器受光量（放大器显

示）的关系是否与下表一致。

e. 如果不一致，请拧松安装螺栓调整传感器托座的高度。

f. 紧固传感器托座的安装螺栓后，从治具上拔下光缆，连接到工作头侧的放大器上。

g. 请调节调谐器并确认传感器的动作，使得将吸嘴顶端压下 0.3 mm 时工作头的放大器

电路板的 LED 亮灯（橙色）。

4. 请对所有的吸嘴头进行上述的调整。

吸嘴高度（mm）传感器受光量 - 放大器的显示

0 ～ 0.2 100 以下（遮光状态）

0.4 以上 200 以上（入光状态）

- 以上两处的显示值的差应该为 100 以上。

PP PPҹϞ

Ӵᛳ఼ফܝ䞣

ҹϟ ҹϞ

0(&6

01MEC-0457S

䕈

ᅮԡ㶎ᷧ

Ӵᛳ఼ᠬᑻ

ᅮԡ㶎ᷧ

䕈
