5.2 操作一览
●标记表示清扫操作、★标记表示加油操作、▲标记表示更换操作。
*：关于吸嘴的清扫间隔，根据机器的运转环境而不同 , 但是，在通常的使用情况下，作为
参考，φ2.5 以下的吸嘴大约每 2 周清扫 1 次，φ3.5 以上的吸嘴大约每 3 周清扫 1 次。另
外，发生吸取异常时也要清扫。过滤器十分脏时请更换过滤器。
**：吸嘴真空压异常时，请清扫吸嘴头轴部的真空过滤器 (A ～ D)。十分脏时请更换过滤器。
维修保养处
每周 (160 小时 )
每月 (700 小时 )
每年 (8000 小时 )
每 12000 小时
不定期
吸嘴置放台 吸嘴收存格和荧光粘纸 ●----
吸嘴 过滤器 ----●/▲*
贴装工作头 吸嘴头导轨 (A ～ D) - ★ - ★ -
吸嘴头轴 (A ～ D) - ★ - - -
吸嘴切换轴 - ★ - - -
注胶筒和注胶筒内 O 型圈 - ★ - - -
相机棱镜盖罩玻璃和 LED
（G04Q/G04FQ）
--●--
Q轴齿轮 ---★-
Z轴滚珠丝杆 ---★-
吸嘴头轴部的真空过滤器
(A ～ D)
- ● - - ●/▲**
5. 预防保养 QD157-06
26 G04/G04Q 工作头使用说明书
5.3 每周 （160 小时）的作业
5.3.1 吸嘴置放台的吸嘴收存格的清扫

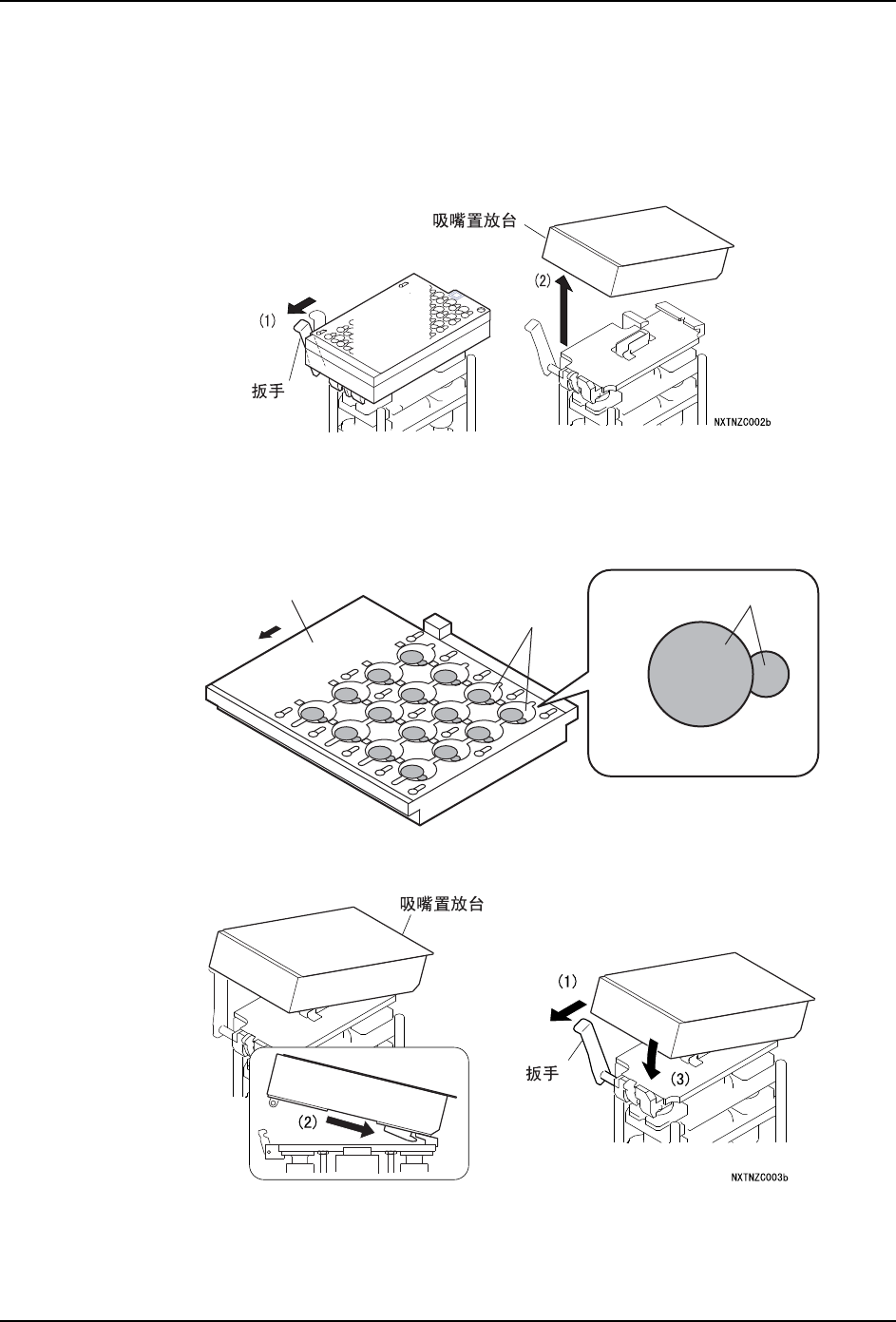

1. 将扳手朝模组前侧方向扳下，抬起吸嘴置放台的前侧将其拆下。
2. 移开吸嘴置放台的盖板，取出所有的吸嘴。
3. 请使用吸尘器，吸除收存格内积存的垃圾或异物。
4. 请使用棉花棒擦去荧光粘纸表面的污垢。
5. 将扳手朝模组前侧方向扳下，插入吸嘴放置台的后部，然后压入前部进行安装。
㤻ܝ㉬㒌
02NST-0029S
Ⲫᵓ
ఈᬊᄬḐ
QD157-06 5. 预防保养
G04/G04Q 工作头使用说明书 27
6. 将扳手返回到原来的位置。
7. 确认吸嘴置放台被正确地安装在了吸嘴更换器本体上。
8. 如果吸嘴置放台上的基准定位点 （2 处）脏了，请用布擦干净。
注意
在合上吸嘴置放台的时候，请注意不要夹着手指。
