QD157-06 5. 预防保养 G04/G04Q 工作头使用说明书 33 5.5 每年 (8000 小时 ) 的作业 5.5.1 相机棱镜盖罩玻璃和 LED 的清扫 <G04Q/G04FQ 工作头 > 1. 拆下贴装工作头，将其放置在工作 头维修保养平台 (AA0AM**) 上。 （详细内容请参照各 机器的机械手册。 2. 请使用清洁纸 (A4565T ) 或者市售的擦眼镜用布和棉棒，擦去相 机棱镜盖罩玻璃面和 LED 表…
5. 预防保养 QD157-06
32 G04/G04Q 工作头使用说明书

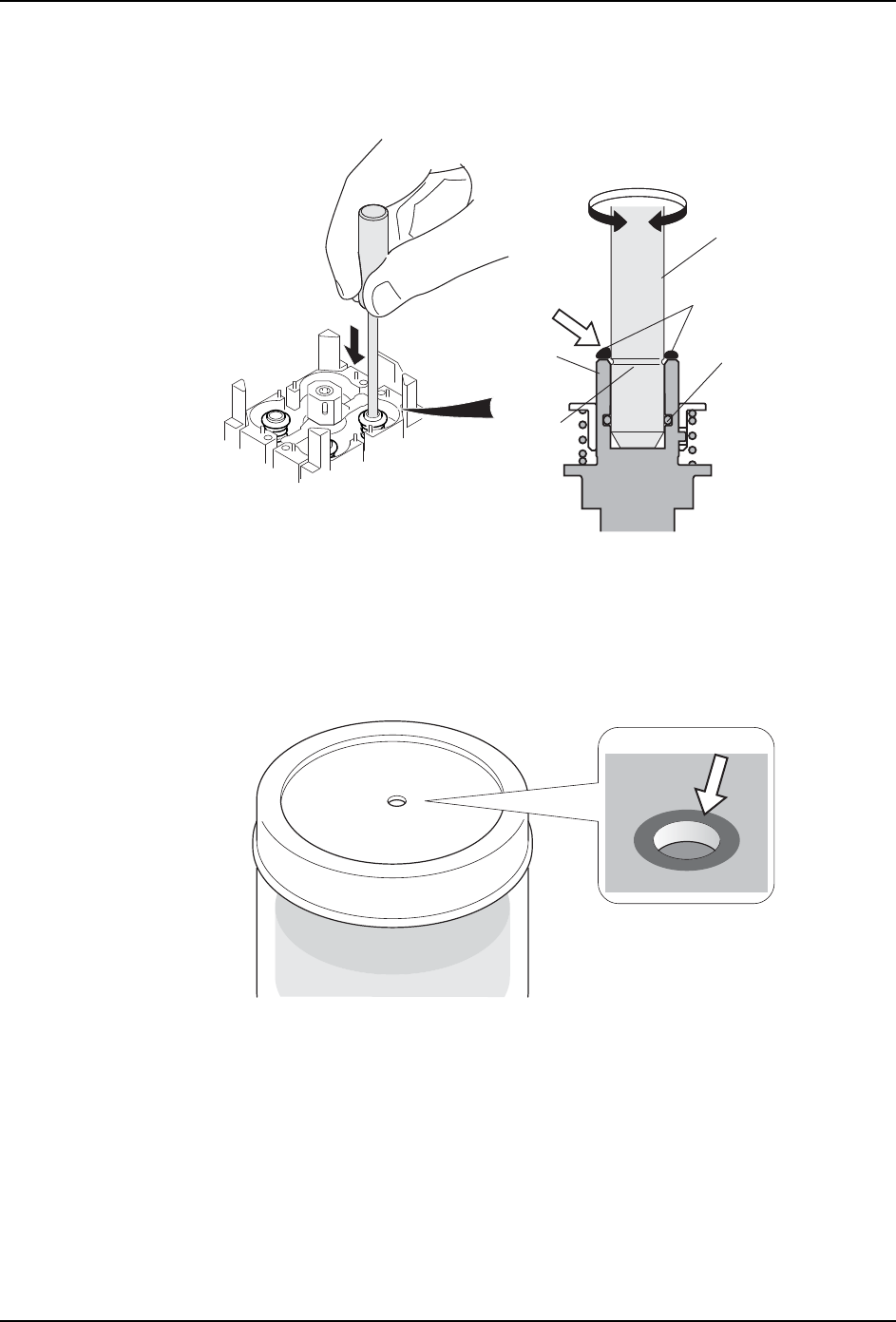

d. 请将注油棒插入到升降杆内。到注油棒刻的槽位置作为插入的大致标准。然后，轻
轻地旋转后涂敷润滑油到 O 型圈上 (1)。
备注 )如果升降杆前端粘附了润滑油，请用干净的布擦去。
e. 请将注油棒返还到密封瓶中再次沾附润滑油，反复对其他的升降杆内 O 型圈进行涂
敷。
使用润滑油涂敷用治具时的注意事项
1. 如果在注油棒的插入孔周围积满了润滑油，请用干布擦去。
2. 填充了润滑油的治具，请保管在避开直射日光、温度不上升的地方。
01MEC-0449S
(1) O-ൟ
⊼⊍Ầ
㉬䰘ⱘ⍺⒥⊍
छ䰡ᴚ
ῑ
᪺এ
01MEC-0450S
᪺এ
QD157-06 5. 预防保养
G04/G04Q 工作头使用说明书 33
5.5 每年 (8000 小时 ) 的作业
5.5.1 相机棱镜盖罩玻璃和 LED 的清扫 <G04Q/G04FQ 工作头 >
1. 拆下贴装工作头，将其放置在工作头维修保养平台 (AA0AM**) 上。（详细内容请参照各
机器的机械手册。
2. 请使用清洁纸 (A4565T) 或者市售的擦眼镜用布和棉棒，擦去相机棱镜盖罩玻璃面和 LED
表面的污垢。

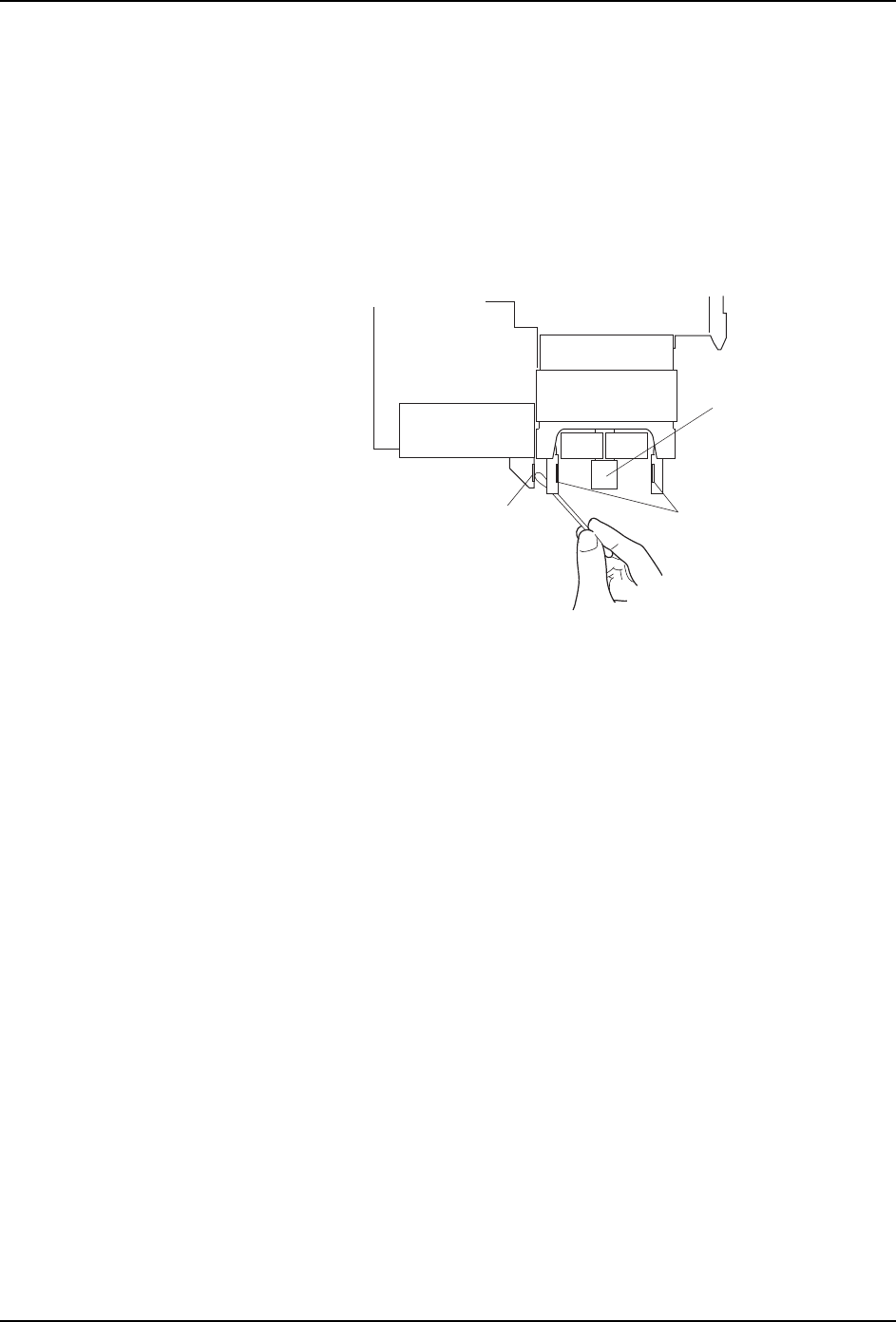

3. 请使用气枪，用压缩空气除去棱镜 (*) 的污垢。
Ⳍᴎễ䬰Ⲫ㔽⦏⩗
/('㧔໘㧕
0(&6
ễ䬰
5. 预防保养 QD157-06
34 G04/G04Q 工作头使用说明书
5.6 每 12000 小时的作业
5.6.1 对贴装工作头的加油
注意 )吸嘴头向导，即使按同时期每个月 (700 小时 ) 的操作进行加油，请在对 Q 轴齿轮加油
后务必加油。
1. 拆下贴装工作头，将其放置在工作头维修保养平台 (AA0AM**) 上。（详细内容请参照各
机器的机械手册。
2. 请手动使吸嘴头 (A, B, C, D) 的各 Q 轴齿轮 (4) 旋转，把指定润滑油薄地涂敷在齿面。
3. 请用干净的布或者棉棒，擦去各 Q 轴齿轮的齿顶和侧面附着的润滑油。
4. 请从齿轮附近的间隙，确认吸嘴头向导没有附着润滑油。如果附着润滑油，请降低吸嘴
头向导，使用棉棒等擦去润滑油。

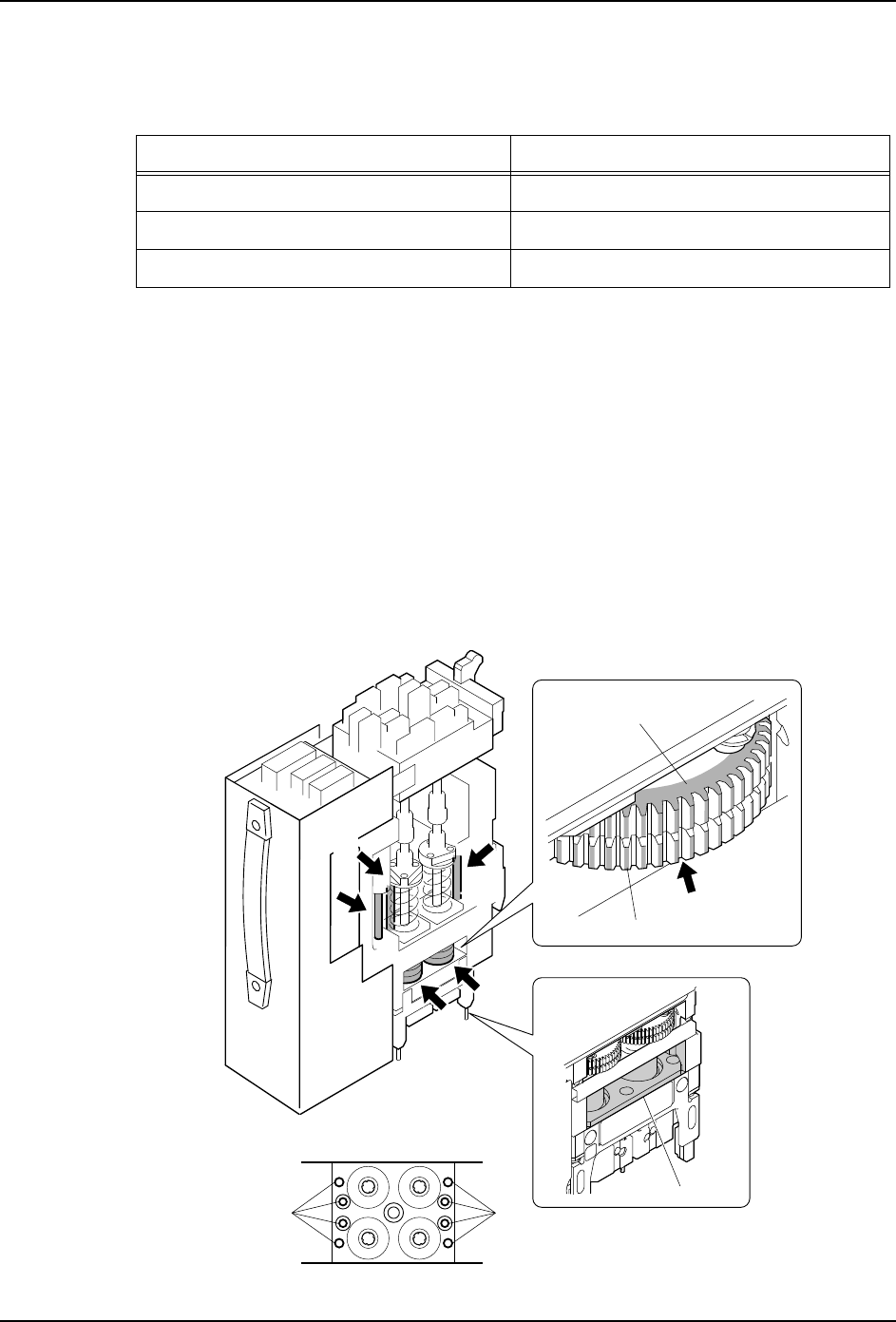

5. 使用棉棒，对吸嘴头 (A, B, C, D) 的向导 (1)，薄薄地涂敷指定润滑油。
6. 请在 Z 轴滚珠丝杆 (5) 周围薄薄地涂敷指定润滑油。
润滑油 加油处
BIRAL T&D (1) 吸嘴头导轨 ( 吸嘴头 A, B, C, D)
Mobolith SHC460WT (4) Q 轴齿轮 ( 吸嘴头 A, B, C, D)
Daphne Exponex No.2 (5) Z 轴滚珠丝杆
(1) (1)
(5)
(4)
(4)
(1)
1676E
(1)
㕙㧔㧕
ջ䴶˄ϟջ˅
啓乊
䯈䱭
