QD157-06 6. 损耗品的更换
G04/G04Q 工作头使用说明书 39
6. 损耗品的更换
6.1 贴装工作头电池
6.1.1 电池的种类
*1：保证期间从电池的生产日期开始计算。
*2：电池寿命根据使用环境有可能降低。
6.1.2 更换周期
请根据操作画面上显示的警报进行处理。
6.1.3 更换方法
1. 拆下贴装工作头，将其放置在工作头维修保养平台 (AA0AM**) 上。（详细内容请参照各
机器的机械手册。

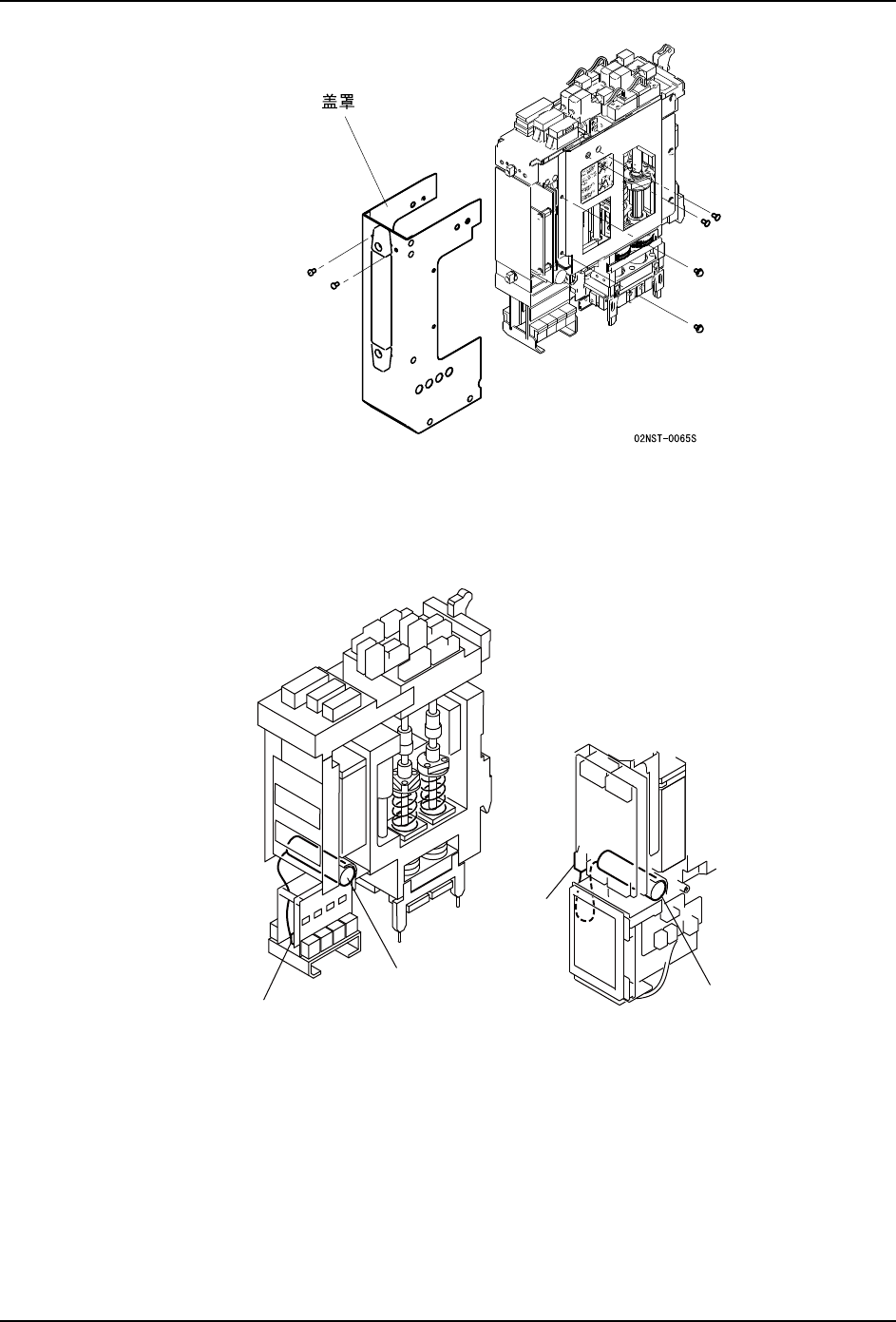

2. 拆除安装螺丝 （10 根），拆除贴装工作头的盖罩。
图号 H1021H
名称 电池
规格 ER6VLY
保证期间 *1 4 年 （环境温度 40 ℃、无运转）*2
警报显示 内容
Seek Number: 3A21 电池容量降低
（请根据本项中记载的要领，迅速更换电池）。
Seek Number: 3A1F 备份数据消失
（在更换电池的同时，必须进行伺服马达原点的重新设
定。请和本公司的代理商联络）。
注意
· 请不要使用指定以外的电池。
· 请在不切断机器电源的状态下更换电池。如果在没有接通电源的状态
下拆下电池时，必须重新设定马达的原点。
· 使用完的电池请根据进行处理的地区的规定进行处理。
6. 损耗品的更换 QD157-06
40 G04/G04Q 工作头使用说明书
3. 在拆除了盖罩的状态下，将贴装工作头安装到模组上。
4. 接通机器电源，给贴装工作头提供电源。
5. 拆除导线的接插头，将旧的电池从贴装工作头上拆除。
6. 将新的电池安装在贴装工作头上，将导线接插件连接到电路板上。
7. 切断机器电源，将贴装工作头从模组上拆除。
8. 安装贴装工作头的盖罩。
⭫⊖
⭫⊖
ɃG04Q/G04FQᐛ֒ཪɄ
ɃG04/G04Fᐛ֒ཪɄ
ᨈԬ
ᨈԬ
