4. 基本操作 QD157-06 18 G04/G04Q 工作头使用说明书 3. 将插头连接到原来位置。 4. 请将模组插入到基座上。
QD157-06 4. 基本操作
G04/G04Q 工作头使用说明书 17
4.1.2 安装方法
1. 确认贴装工作头和支架的安装面的清洁度。附着异物时请用布擦去。
2. 握住贴装工作头的手柄，将夹紧部挂在支架上。将拉杆向左扳下，然后竖起工作头，手
离开拉杆。
注意
在使用线性马达的模组中进行作业时 , 请不要将贴装工作头靠近 Y 坐标方
向的轴。线性马达所产生的磁性有可能使贴装工作头或轴受到损伤。另
外，在安装 / 拆卸工作头时，请必须在工作头的更换位置上进行。
4. 基本操作 QD157-06
18 G04/G04Q 工作头使用说明书

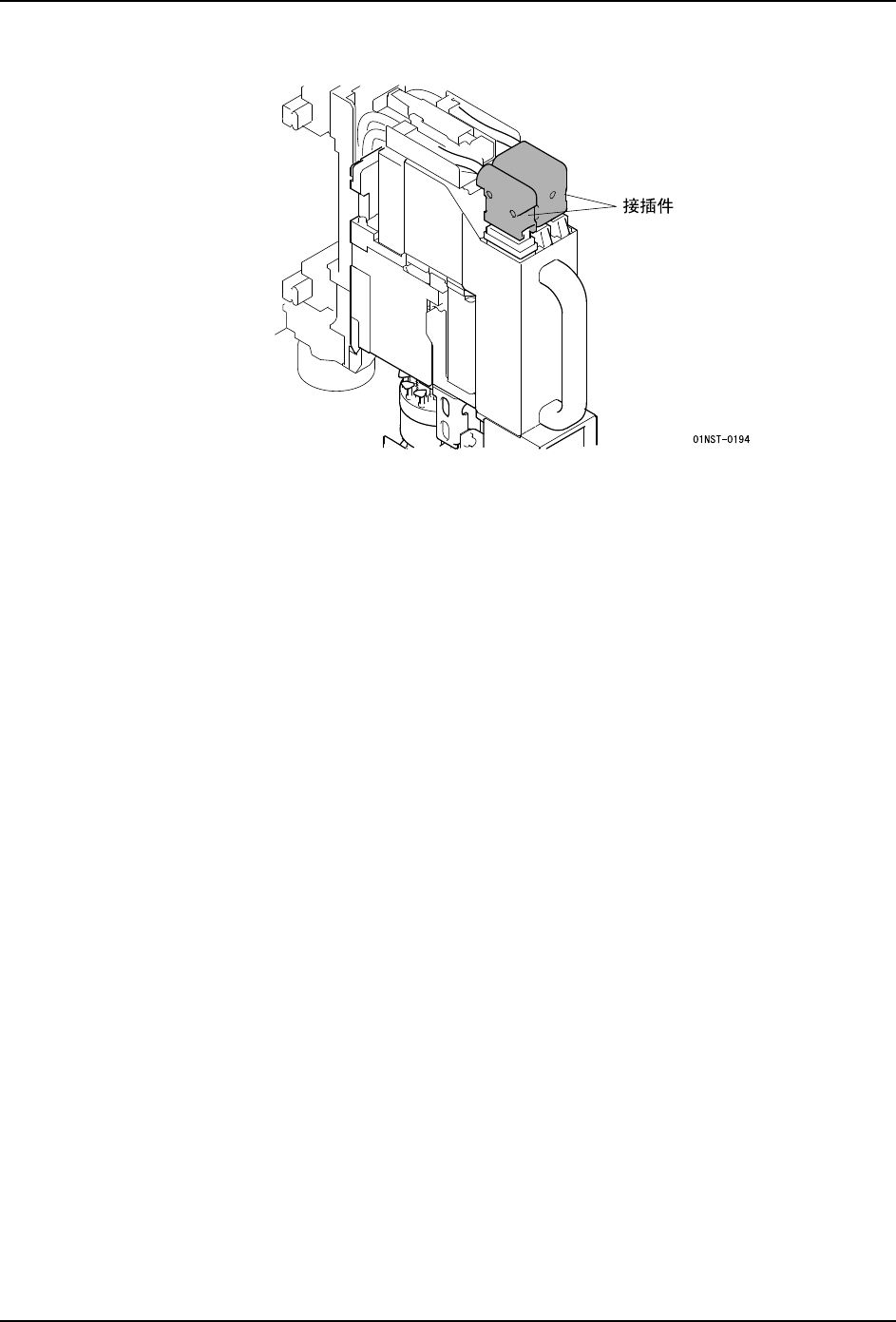

3. 将插头连接到原来位置。
4. 请将模组插入到基座上。
QD157-06 4. 基本操作
G04/G04Q 工作头使用说明书 19
4.2 使用手动指令卸下 / 安装工作头
通过将生产模式下的机器变成手动指令模式，能够进行贴装工作头的卸下和安装。
4.2.1 卸下步骤
1. 请按下操作面板的 MANUAL 按钮。机器变成手动指令模式。
2. 使用光标键，选择单元更换示意图，按下 OK 按钮。
3. 使用光标键，选择贴装工作头更换示意图，按下 OK 按钮。
4. 请按下 START 按钮。贴装工作头移动到更换位置。
