QD157-06 7. 调整 G04/G04Q 工作头使用说明书 43 7. 调整 在此记载贴装工作头上的传感器 的调整要点。由于调整时需要千分 表,请预先准备。 7.1 接地传感器的调整 调整到当传感器的光轴一致时, 放大器的 LED 亮灯。 7.1.1 调整方法 1. 将工作头连接到调整治具上。 a. 请拆除工作头的盖罩。 b. 请将调整治具的电源插头连接到工 作头上。 **)ᐛ֒ཪ! *4*)4ᐛ֒ཪ! …

100%1 / 61
6. 损耗品的更换 QD157-06
42 G04/G04Q 工作头使用说明书
MEMO:
QD157-06 7. 调整
G04/G04Q 工作头使用说明书 43
7. 调整
在此记载贴装工作头上的传感器的调整要点。由于调整时需要千分表,请预先准备。
7.1 接地传感器的调整
调整到当传感器的光轴一致时,放大器的 LED 亮灯。
7.1.1 调整方法

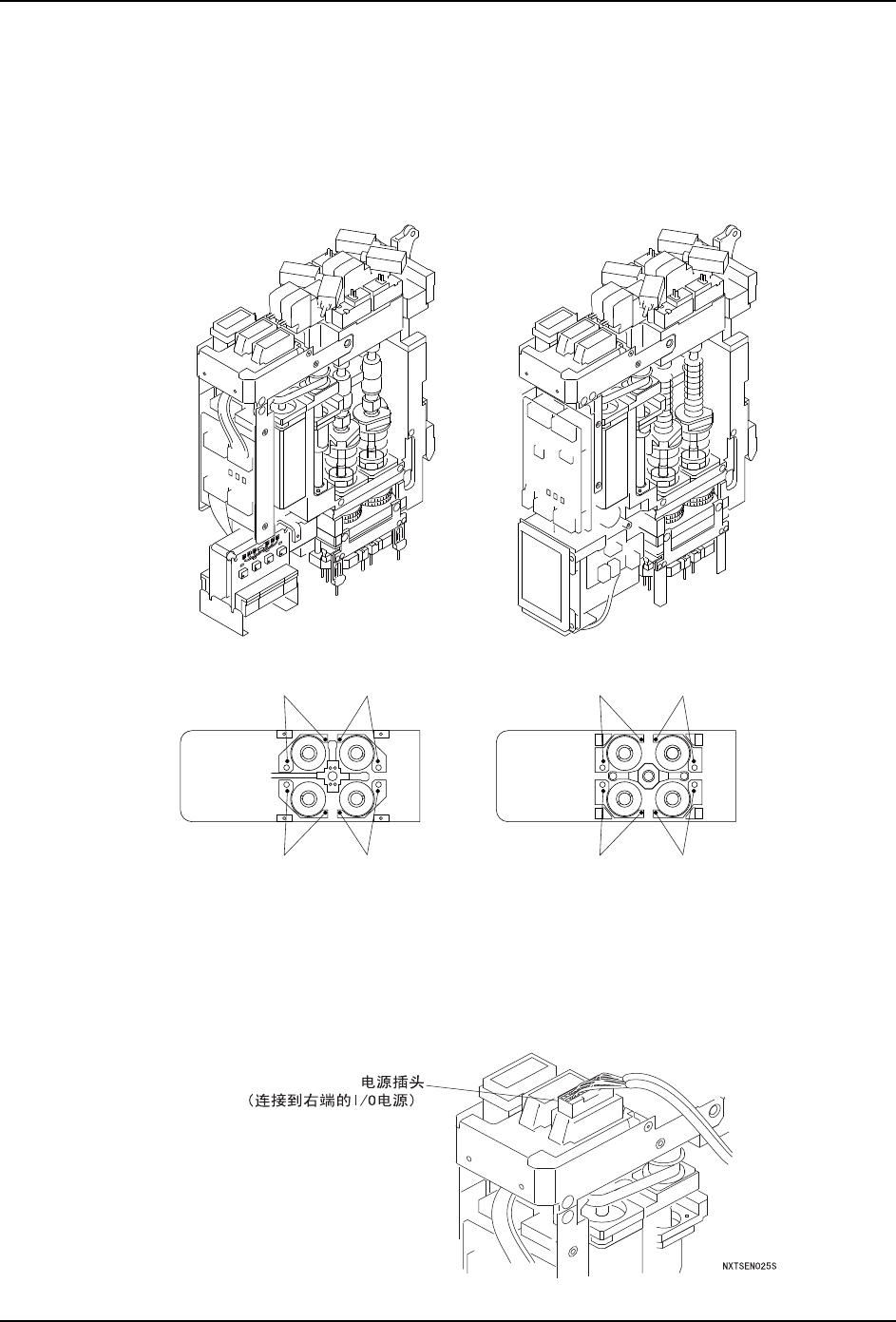

1. 将工作头连接到调整治具上。
a. 请拆除工作头的盖罩。
b. 请将调整治具的电源插头连接到工作头上。
**)ᐛ֒ཪ! *4*)4ᐛ֒ཪ!
0(&6D
᧛൦Ֆ᝕ಞ$
᧛൦Ֆ᝕ಞ'
᧛൦Ֆ᝕ಞ%
᧛൦Ֆ᝕ಞ&
᧛൦Ֆ᝕ಞ$
᧛൦Ֆ᝕ಞ'
᧛൦Ֆ᝕ಞ%
᧛൦Ֆ᝕ಞ&
7. 调整 QD157-06
44 G04/G04Q 工作头使用说明书
c. 请从工作头的放大器上拔下光缆,连接到治具侧的放大器上。
d. 请将调整治具的电源设置到 ON。
2. 按以下的要领,调整托座上传感器的安装高度。
a. 拆下传感器光缆压板。
b. 拧松安装传感器 (投光侧和受光侧)的螺杆。
注意 )请不要将安装用螺丝拧得太松,不要拆下传感器。
c. 往向下的方向拉传感器直到拉不动
备注 )往向下的方向是不会将传感器完全拉出的。另外,由于安装部分的形状为方形,所
传感器也不会旋转。
光缆
光缆
光缆
放大器(A10621)
放大器用电源(T60012)
LED
调谐器
AA
BB
CC
DD
AA
DD
G04/G04F工作头><G04Q/G04FQ工作头
光缆
BB
CC
右侧面
左侧面
0(&6
Ӵᛳ఼ܝ㓚य़ᵓ
