4. 基本操作 QD157-06 16 G04/G04Q 工作头使用说明书 2. 请确认搬运轨道已扩展到最大宽度 。 3. 请拔下连接在贴装工作头上的接插 件。 备注 ) 插图说明在 H12SQ 工作头的拆除方法 , 在 G04 系列的时候也是同样。 4. 请卸下贴装工作头。 注意 在使用线性马达的模组中进行作 业时 , 请不要将贴装工作头靠近 Y 坐标方 向的轴。线性马达所产生的磁性 有可能使贴装工作头或轴受到损伤 。另 外，在安装 …
QD157-06 4. 基本操作
G04/G04Q 工作头使用说明书 15
4. 基本操作
4.1 根据更换向导卸下 / 安装工作头
机器会自我判断生产准备是否齐备。启动机器后，当按下 START 按钮时，就会开始校正，根
据需要显示更换工作头的换线向导画面。
Job 的传感器类型如果设定在 Sensor 中的时候 ( 上左图 )，可以设定全部 G04 系列。
如果设定在 IPS( 上右图 ) 中时，可以设定 G04Q/G04FQ 工作头。设定在 IPS 中时，不能使用
G04/G04F 工作头。
4.1.1 卸下步骤
1. 请按下操作面板的 OK 按钮，拉出模组。
备注 )关于详细的模组拉出方法，请参照各机器的机械手册。
1676
LJ-REⱘӴᛳ఼⾡㉏䆒ᅮ6HQVRUЁ
ⱘᯊLj
LJ-REⱘӴᛳ఼⾡㉏䆒ᅮ,36Ё
ⱘᯊLj
Ꮉ༈ⱘᤶᇐDŽ㸼⼎ᤶᎹ༈ⱘ⾡㉏DŽ
㸼⼎,36ᮍᓣᎹ༈DŽ
ᤶᇐ
01NST-0276
4. 基本操作 QD157-06
16 G04/G04Q 工作头使用说明书
2. 请确认搬运轨道已扩展到最大宽度。

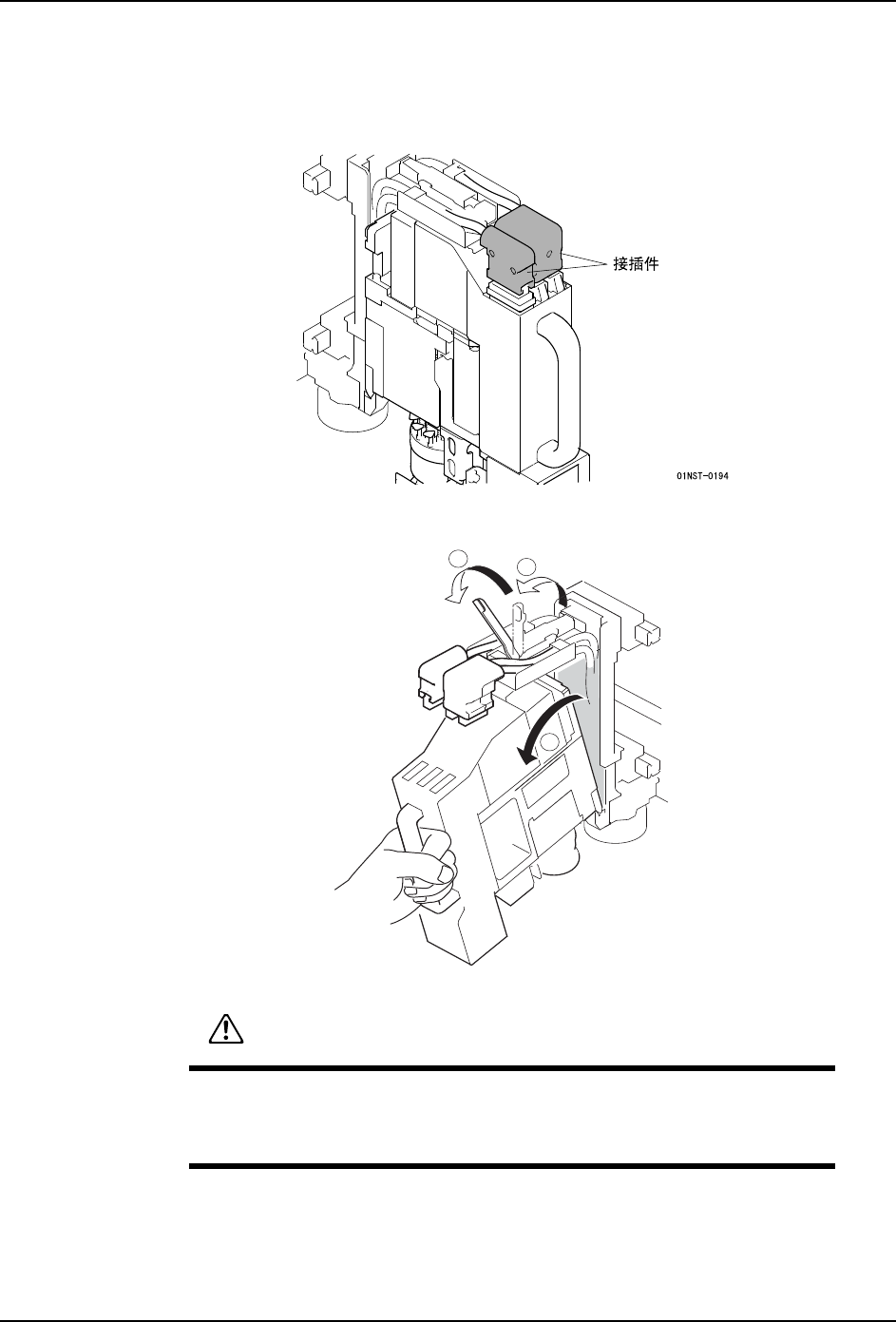

3. 请拔下连接在贴装工作头上的接插件。
备注 )
插图说明在 H12SQ 工作头的拆除方法 , 在 G04 系列的时候也是同样。
4. 请卸下贴装工作头。
注意
在使用线性马达的模组中进行作业时 , 请不要将贴装工作头靠近 Y 坐标方
向的轴。线性马达所产生的磁性有可能使贴装工作头或轴受到损伤。另
外，在安装 / 拆卸工作头时，请必须在工作头的更换位置上进行。
01NST-0195
1
2
3
QD157-06 4. 基本操作
G04/G04Q 工作头使用说明书 17
4.1.2 安装方法

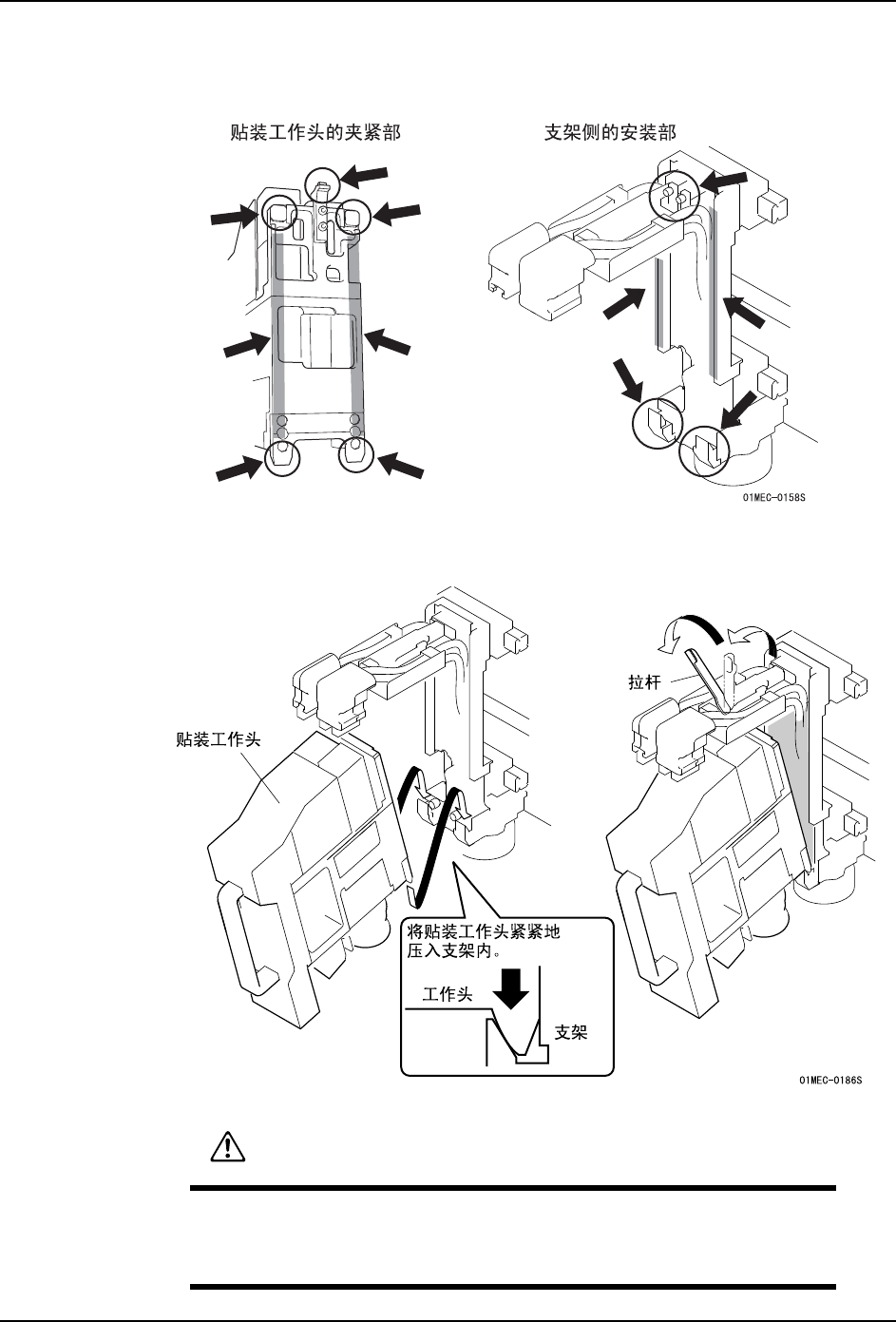

1. 确认贴装工作头和支架的安装面的清洁度。附着异物时请用布擦去。
2. 握住贴装工作头的手柄，将夹紧部挂在支架上。将拉杆向左扳下，然后竖起工作头，手
离开拉杆。
注意
在使用线性马达的模组中进行作业时 , 请不要将贴装工作头靠近 Y 坐标方
向的轴。线性马达所产生的磁性有可能使贴装工作头或轴受到损伤。另
外，在安装 / 拆卸工作头时，请必须在工作头的更换位置上进行。
