5. 预防保养 QD157-06 38 G04/G04Q 工作头使用说明书 5.7.2 吸嘴头轴部的真空过滤器 (A ～ D) 的清扫和更换 吸嘴真空压异常时，请清扫吸嘴 头轴部的真空过滤器 （A ～ D） 。十分脏时，请更换成新的 过滤器。更换方法请参照 "5.4 .1 吸嘴头轴部的真空过滤器的清扫 "。
QD157-06 5. 预防保养
G04/G04Q 工作头使用说明书 37

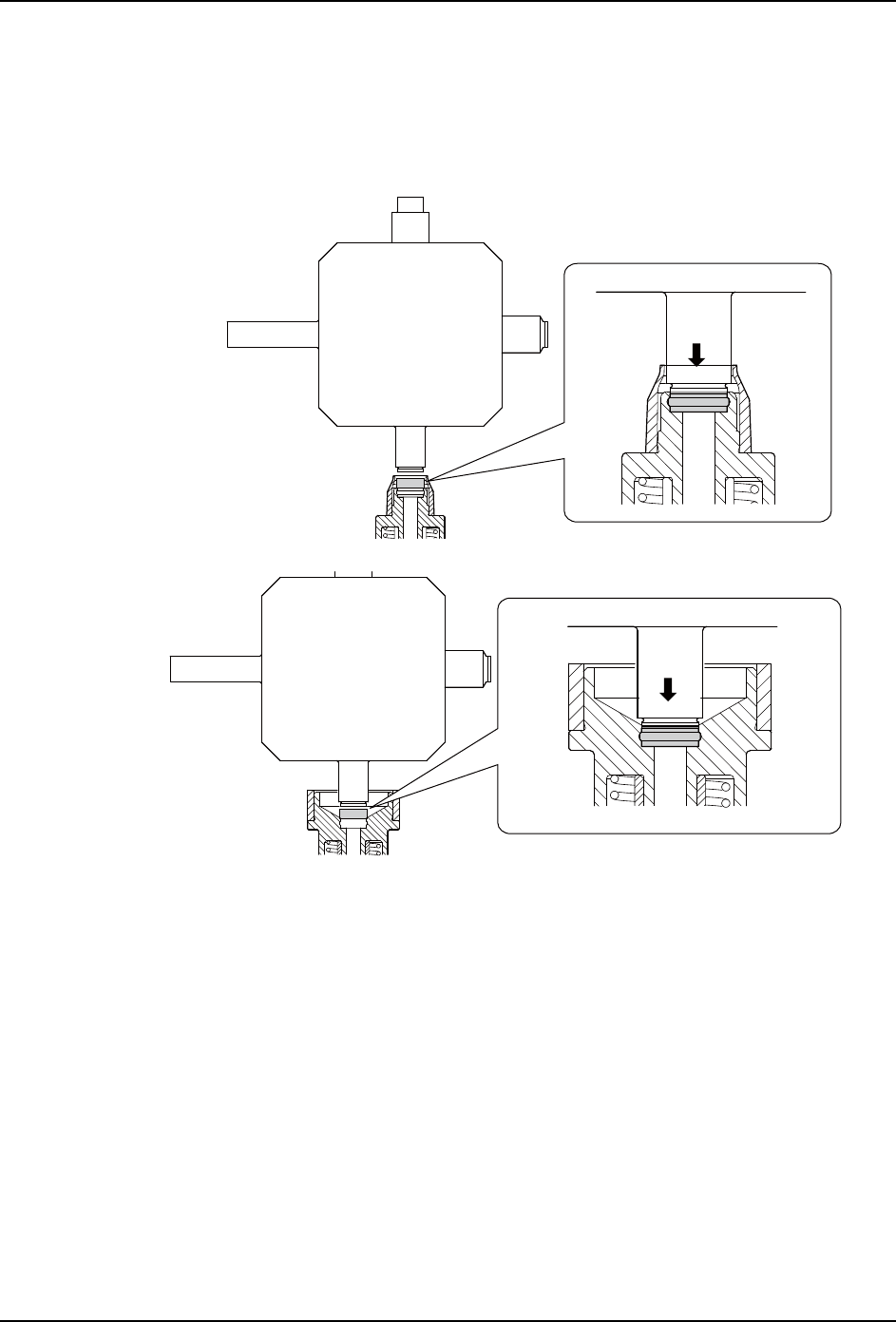

2. 将新品的过滤器放置在吸嘴前端的过滤器安装部。
3. 使用与过滤器插入治具 (AB164**) 的与吸嘴尺寸相吻合的部分，将过滤器压入到收存格
中。
备注 )φ7.0、φ10.0、φ7.0G、φ10.0G 吸嘴请使用 [φ7 ～ ,φ7G ～ ] 部分，φ3.7G 吸嘴
请使用 [φ3.7G] 部分，其他吸嘴清使用 [φ3.7,φ5,φ5G] 部分。
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳
Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠
Ǿ)
02NST-0070
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳
Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠
Ǿ
QD157-06 6. 损耗品的更换
G04/G04Q 工作头使用说明书 39
6. 损耗品的更换
6.1 贴装工作头电池
6.1.1 电池的种类
*1：保证期间从电池的生产日期开始计算。
*2：电池寿命根据使用环境有可能降低。
6.1.2 更换周期
请根据操作画面上显示的警报进行处理。
6.1.3 更换方法
1. 拆下贴装工作头，将其放置在工作头维修保养平台 (AA0AM**) 上。（详细内容请参照各
机器的机械手册。
2. 拆除安装螺丝 （10 根），拆除贴装工作头的盖罩。
图号 H1021H
名称 电池
规格 ER6VLY
保证期间 *1 4 年 （环境温度 40 ℃、无运转）*2
警报显示 内容
Seek Number: 3A21 电池容量降低
（请根据本项中记载的要领，迅速更换电池）。
Seek Number: 3A1F 备份数据消失
（在更换电池的同时，必须进行伺服马达原点的重新设
定。请和本公司的代理商联络）。
注意
· 请不要使用指定以外的电池。
· 请在不切断机器电源的状态下更换电池。如果在没有接通电源的状态
下拆下电池时，必须重新设定马达的原点。
· 使用完的电池请根据进行处理的地区的规定进行处理。
