QD157-06 5. 预防保养
G04/G04Q 工作头使用说明书 27
6. 将扳手返回到原来的位置。
7. 确认吸嘴置放台被正确地安装在了吸嘴更换器本体上。
8. 如果吸嘴置放台上的基准定位点 （2 处）脏了，请用布擦干净。
注意
在合上吸嘴置放台的时候，请注意不要夹着手指。
5. 预防保养 QD157-06
28 G04/G04Q 工作头使用说明书
5.4 每月 （700 小时）的作业

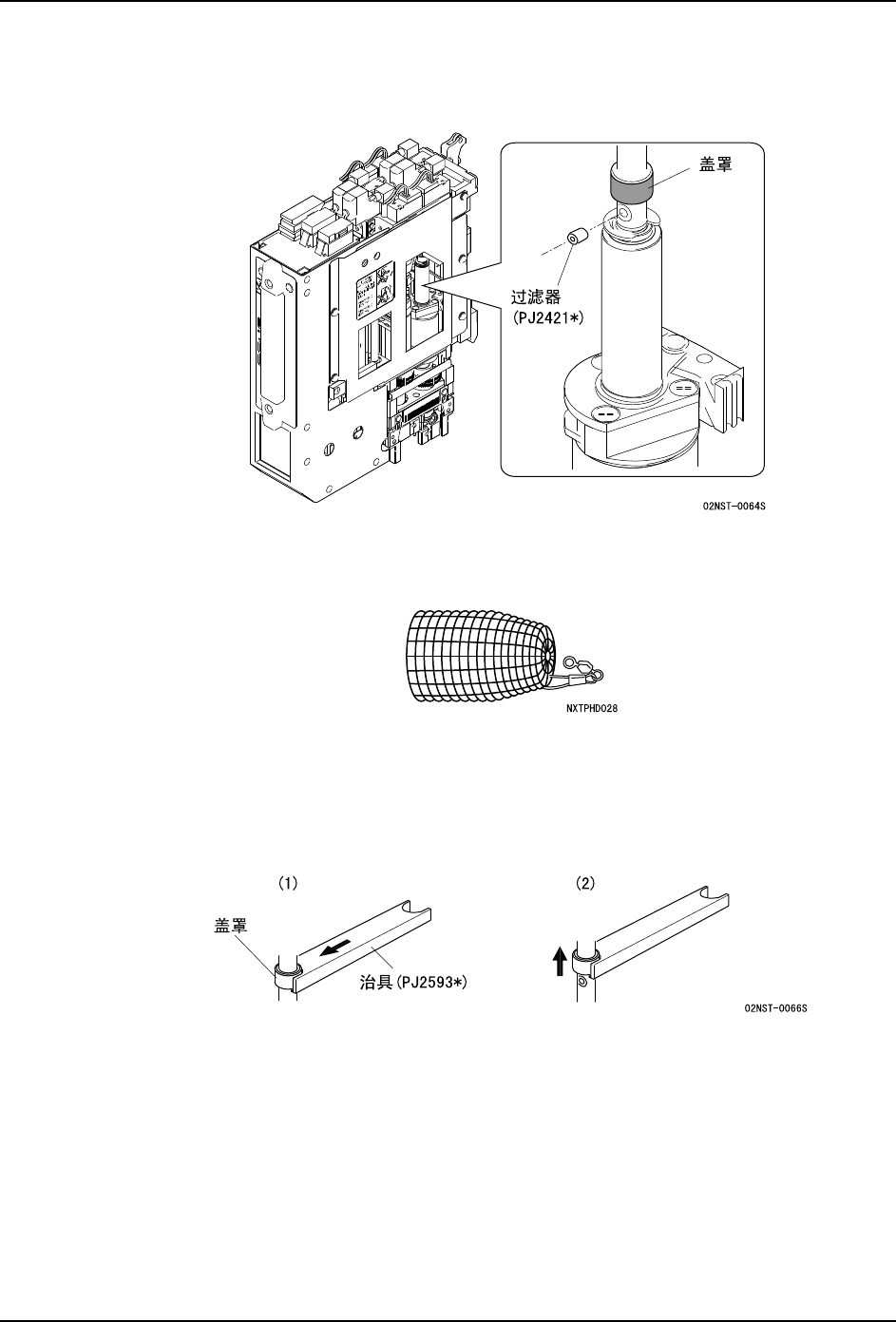

5.4.1 吸嘴头轴部的真空过滤器的清扫
关于洗净用网笼
在洗净吸嘴真空过滤器时，使用另外购买的网笼 (K1325C) 能够方便地操作。
方法
1. 拆下贴装工作头，将其放置在工作头维修保养平台 (AA0AM**) 上。（详细内容请参照各
机器的机械手册。
2. 在下降了吸嘴头轴 （Z 轴）的状态下，使用治具向上滑动盖罩。
QD157-06 5. 预防保养
G04/G04Q 工作头使用说明书 29

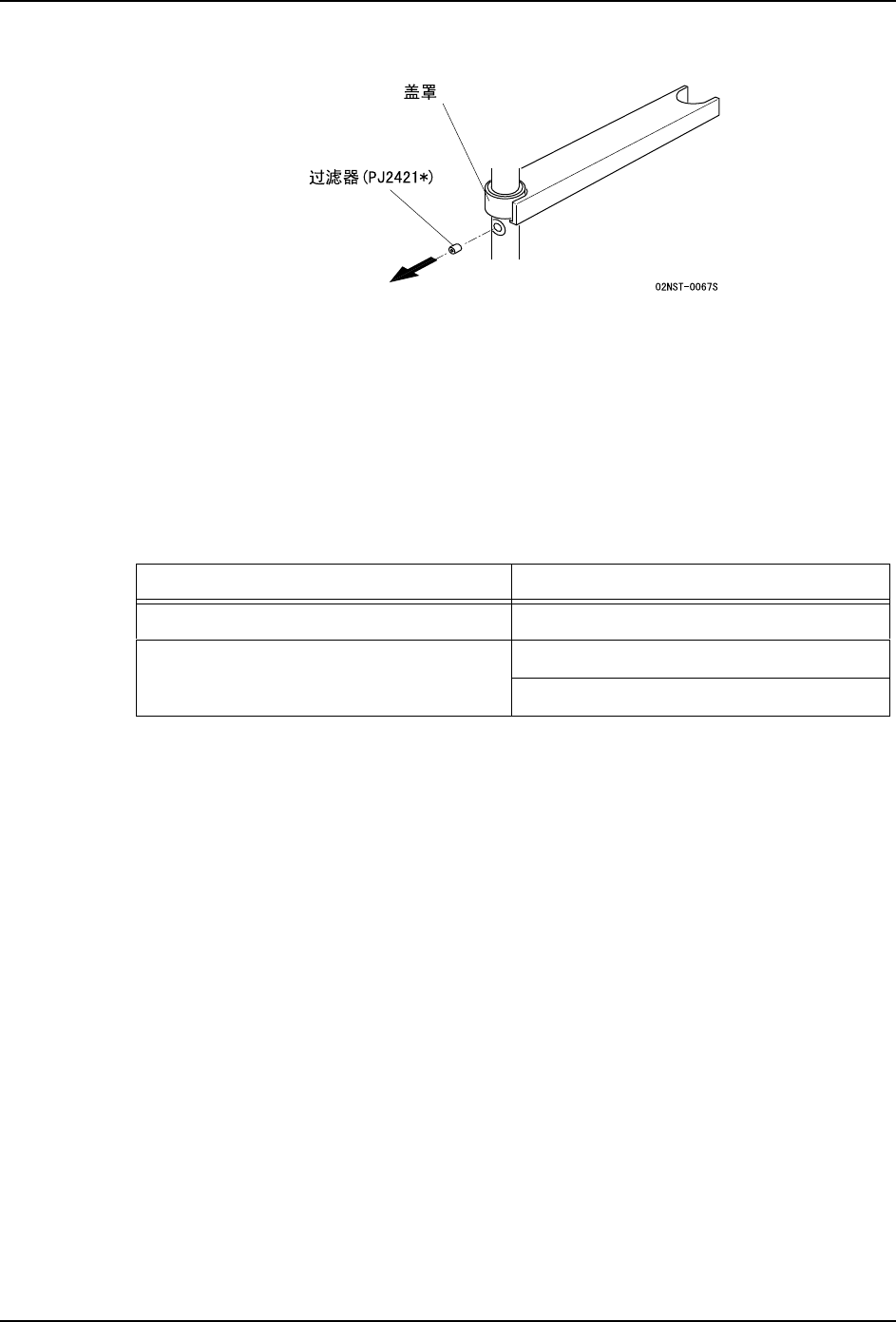

3. 使用尖头钳子，将过滤器从轴上取出。
4. 使用气枪除去过滤器的灰尘等异物。或者将过滤器浸泡在中性洗涤剂中洗净。
备注 )将过滤器放入洗净用的网笼 (K1325C) 内。浸泡在放有中性洗涤剂的超声波洗净器内，
清洗 5 分钟。
5. 十分脏时，更换成新的过滤器。
6. 将过滤器插入轴内。安装时，过滤器不要突出轴身。
7. 向下滑动过滤器盖罩，将其安装到原来的位置。
5.4.2 给贴装工作头加油
1. 拆下贴装工作头，将其放置在工作头维修保养平台 (AA0AM**) 上。（详细内容请参照各
机器的机械手册。
2. 使用棉棒在吸嘴头 (A，B，C，D) 的导轨 (1) 处薄薄地涂敷指定的润滑油。
3. 使用细毛刷在吸嘴头 (A，B，C，D) 的轴 (2) 和吸嘴切换轴 (3) 处薄薄地涂敷指定的润
滑油。
润滑油 加油处
Biral T&D (Sugai Chemical Industry) (1) 吸嘴头导轨 (A, B, C, D)
Daphne Exponex No.2 （出光） (2) 吸嘴头轴 (A, B, C, D)
(3) 吸嘴头切换轴
