QD157-06 3. Job 的创建
G04/G04Q 工作头使用说明书 9
3. Job 的创建
为了运用 G04 系列，请进行下面的设定。
·模组的设定 （工作头类型、吸嘴平台、传感器种类）
·元件有无确认功能的设定 （贴装前后或者浸渍前后）
·元件高度确认功能的设定
3.1 Machine Configuration
在 Fuji Flexa 的 Machine Configuration 窗口内进行模组的设定 （关于 Fuji Flexa 的操
作方法，请参照 [Fuji Flexa 用户手册 ]）。
3.1.1 工作头类型的设定
1. [Machine Configuration]-[Modules]-[Head Type]：请选择 G04 或 G04F 。
3.1.2 吸嘴平台的设定
1. 请在 [Machine Configuration]-[Modules]-[Nozzle Changer] 上选择 G04 系列用吸嘴置
放台 (NK08A, NK12A, NK15A)。
3.1.3 传感器种类的设定
1. 在 [Machine Configuration]-[Modules]-[Part Sensor Type] 上是 G04/G04F 工作头时
请选择 Sensor。G04Q/G04FQ 工作头时请选择 IPS。
01NST-0511E
01NST-0512E
3. Job 的创建 QD157-06
10 G04/G04Q 工作头使用说明书

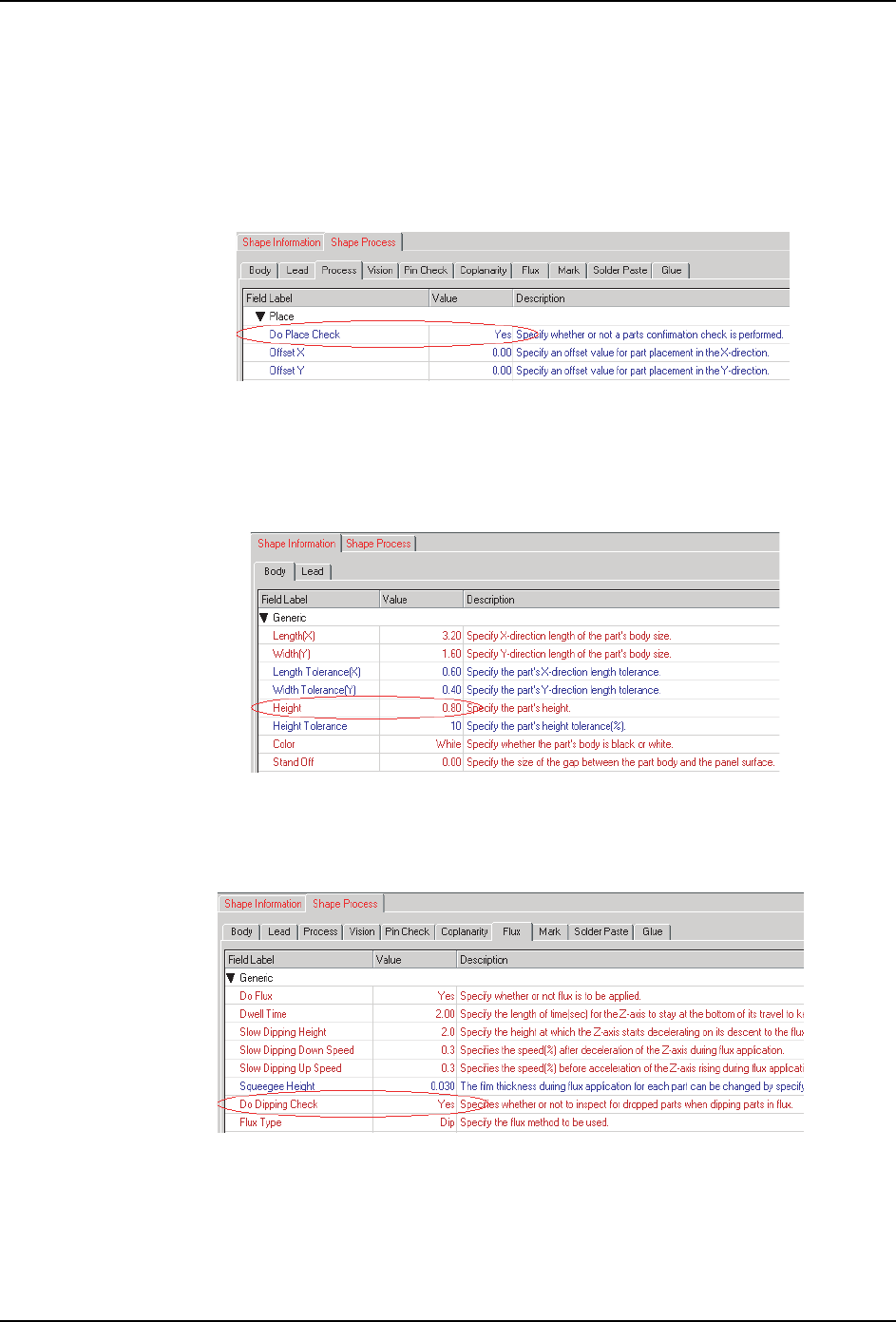

3.2 Shape Data
使用 Fuji Flexa 的元件编辑器进行元件数据的设定 （关于 Fuji Flexa 的操作方法，请参
照 [Fuji Flexa 用户手册 ]）。
3.2.1 贴装前后的元件有无确认的设定
1. 请选择 [Shape Data]-[Shape Process]-[Process] － [Place]-[Do Place Check]:Yes
2. [Shape Data]-[Shape Informationg]-[Body] － [Height] :
设定确认元件有无的执行的最小的可能的元件厚度。
G04/G04f 工作头的时候 :0.5mm 以上。
G04Q/G04FQ 工作头的时候 :0.08mm 以上。
3.2.2 浸贴前后的元件有无确认的设定
1. 请选择 [Shape Data]-[Shape Process]-[Flux] － [Do Dipping Check]:Yes
01NST-0514E
01NST-0515E
QD157-06 3. Job 的创建
G04/G04Q 工作头使用说明书 11

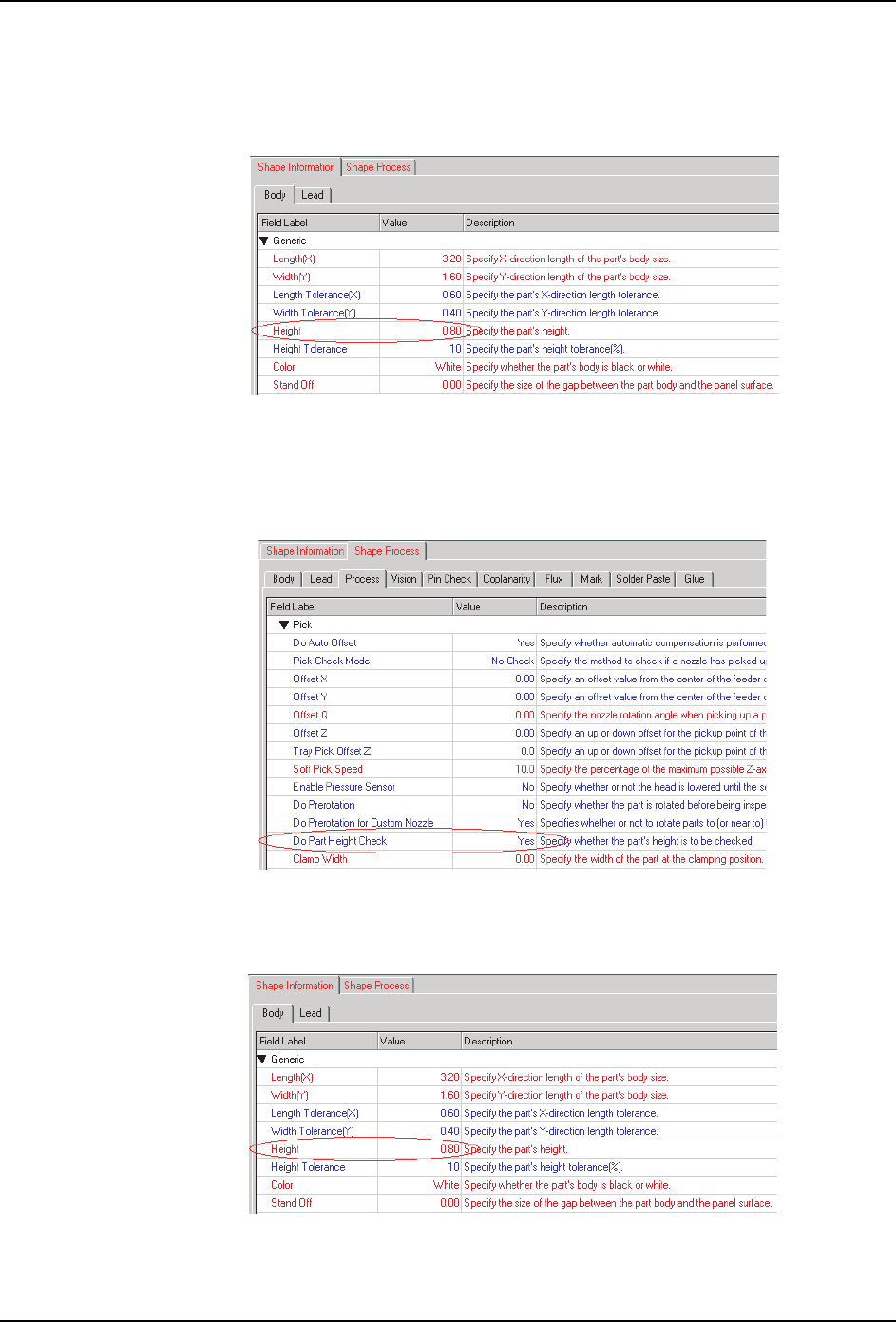

2. [Shape Data]-[Shape Informationg]-[Body] － [Height] :
设定确认元件有无的执行的最小的可能的元件厚度。
G04/G04f 工作头的时候 :0.5mm 以上。
G04Q/G04FQ 工作头的时候 :0.08mm 以上。
3.2.3 元件竖立确认的设定 < G04Q/G04FQ 工作头 >
1. 请选择 [Shape Data]-[Shape Process]-[Process]-[Pickup]-[Do Part Height
Check]:Yes
2. [Shape Data]-[Shape Information]-[Body]-[Height]: 请输入可以执行确认元件竖立
的元件厚度 （设定范围：0.08 ～ 1.5mm）。
01NST-0516E
01NST-0517E
01NST-0518E
