QD157-06 2. 传感器 · 执行器配置图
G04/G04Q 工作头使用说明书 5
2. 传感器 · 执行器配置图
在此就有关 G04 系列关联的传感器 · 执行器类的配置和 I/O( 输入输出信号 ) 显示看方进行
说明。
2.1 I/O 监视器软件
监视 I/O （输入输出信号）的专用软件根据机器应用程序的版本而不同。
·NXT V5.08 或以前版本：IOMonitor
·NXT V5.11 或以后版本：EquipmentCheck

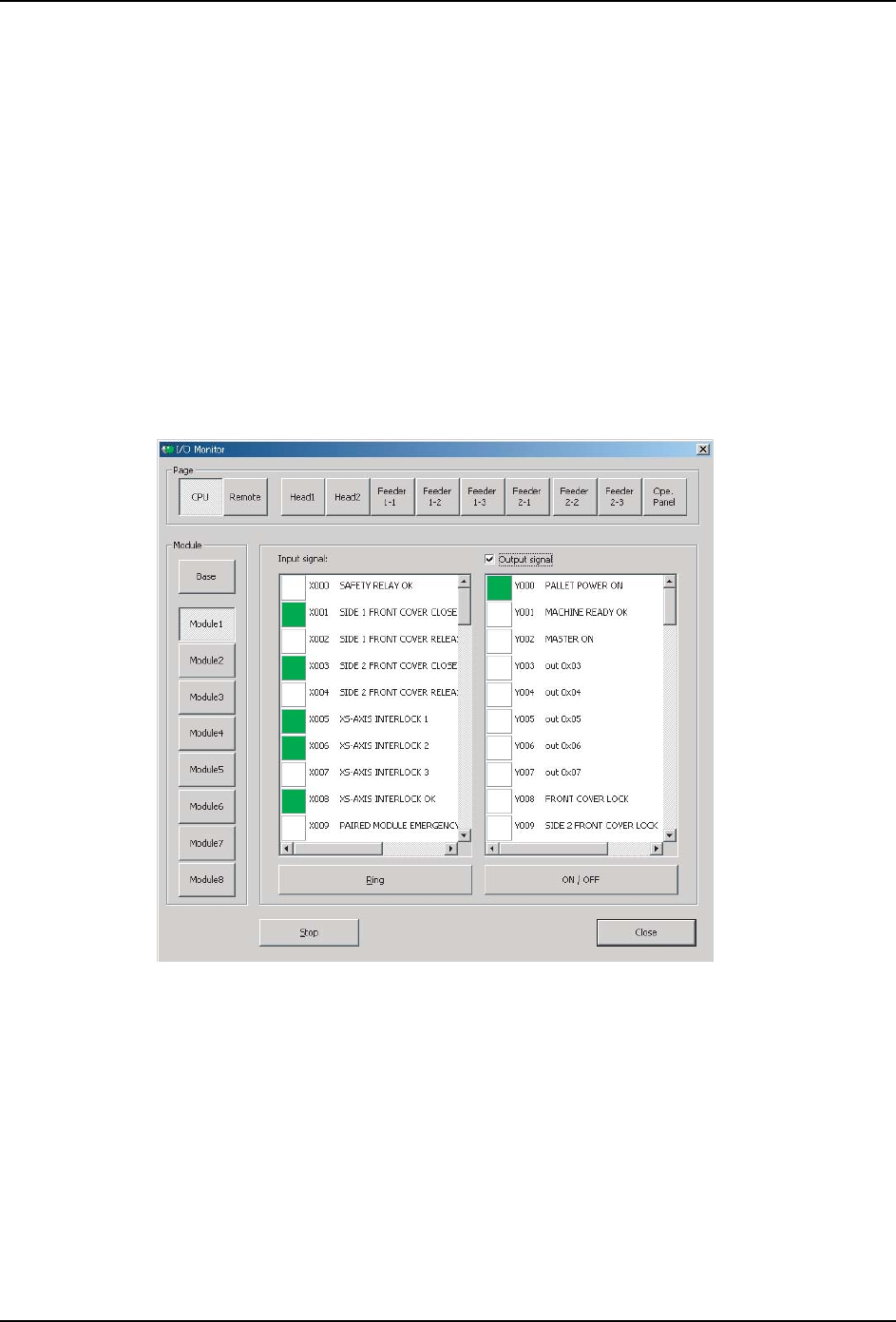

2.1.1 IOMonitor
启动 IOMonitor 后就会显示以下的画面。
备注 )关于 [I/O Monitor] 的详细说明，请参照 [NXT 系统手册 ] 或者 [NXT II 系统手册 ]。
NXTSEN020E
2. 传感器 · 执行器配置图 QD157-06
6 G04/G04Q 工作头使用说明书

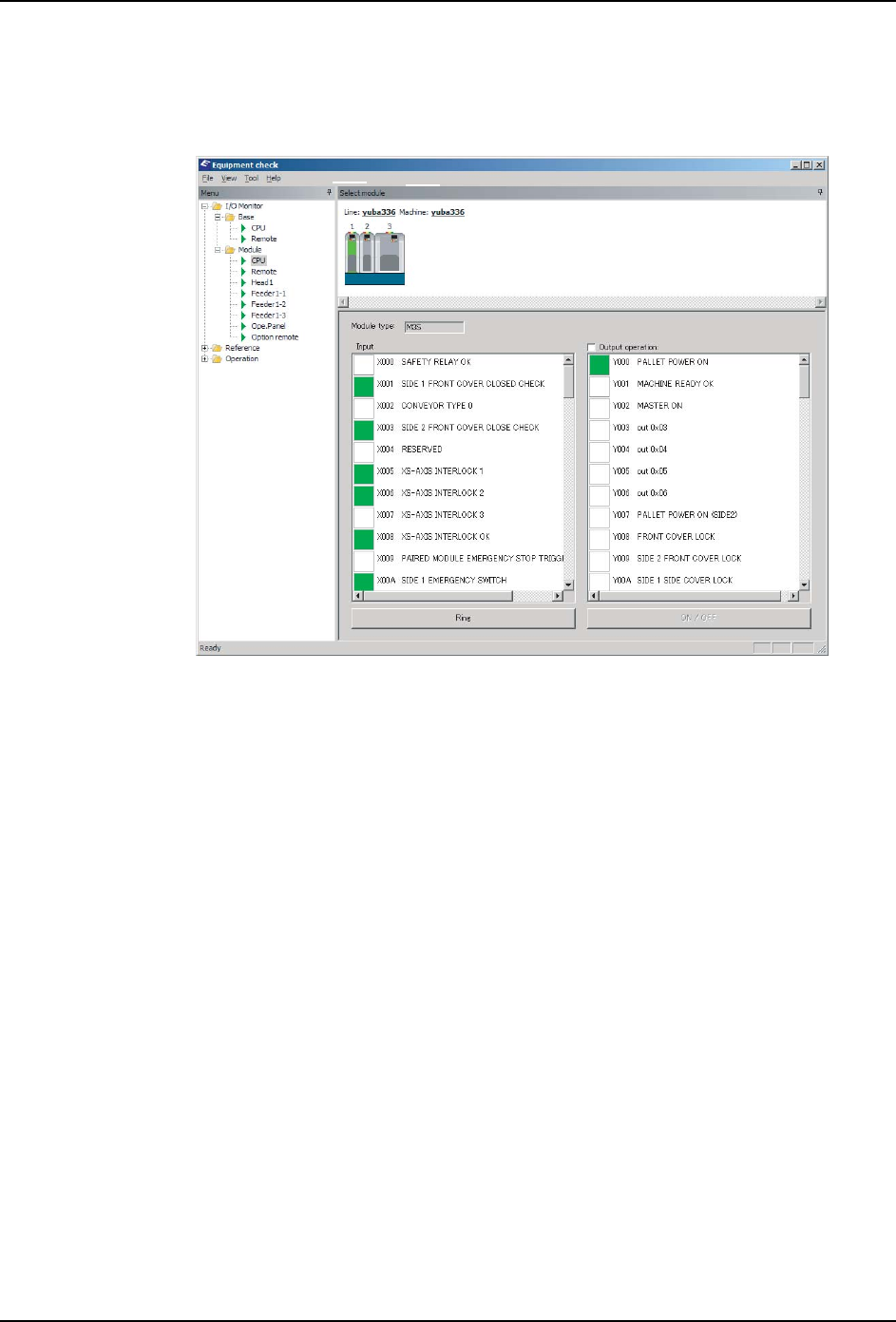

2.1.2 EquipmentCheck
启动 EquipmentCheck 后，在 [I/O Monitor] 中选择对象的单元后就会显示以下的画面。
备注 )关于[EquipmentCheck]的详细说明，请请参照[NXT系统手册]或者[NXT II系统手册]。
01NST-0905E
QD157-06 2. 传感器 · 执行器配置图
G04/G04Q 工作头使用说明书 7
2.2 贴装工作头
2.2.1 输入
备注 )* 表示为选项的自动支撑销搭载机的时候。
** 表示 G04/G04F 的时候。
AD
BC
02NST-0035S
2
3
1
10
6
7
9
8
12
4
5
11
10
10
10
图中编号 地址 信号名 SIGNAL NAME
1* X100 销夹紧上升端确认 PIN CLAMPER UPPER LIMIT CHECK
2* X101 销夹紧下降端确认 PIN CLAMPER LOWER LIMIT CHECK
3* X102 销松开确认 PIN UNCLAMP CHECK
4** X103 吸嘴有无传感器 A NOZZLE PRESENCE CHECK SENSOR A
5** X104 吸嘴有无传感器 B NOZZLE PRESENCE CHECK SENSOR B
6 X108 真空压力检测 A VACUUM PRESSURE CHECK A
7 X109 真空压力检测 B VACUUM PRESSURE CHECK B
8 X10A 真空压力检测 C VACUUM PRESSURE CHECK C
9 X10B 真空压力检测 D VACUUM PRESSURE CHECK D
10 X10C 加压检测 A PRESSURE CHECK A
X10D 加压检测 B PRESSURE CHECK B
X10E 加压检测 C PRESSURE CHECK C
X10F 加压检测 D PRESSURE CHECK D
11** X112 吸嘴有无传感器 C NOZZLE PRESENCE CHECK SENSOR C
12** X113 吸嘴有无传感器 D NOZZLE PRESENCE CHECK SENSOR D
