QD157-06 5. 预防保养 G04/G04Q 工作头使用说明书 31 5.4.3 给升降杆和升降杆内 O 型圈加油 1. 拆下贴装工作头，将其放置在工作 头维修保养平台 (AA0AM**) 上。 （详细内容请参照各 机器的机械手册。 2. 请按以下的要领，把 MDV23 5-ZB 润滑油涂敷在注胶筒内的 O 型圈上。 a. 在专用的密封瓶中放入指定的润滑 油，涂敷用的注油棒也一起放入。 b. 请从密封瓶中拔掉涂敷用的注油棒 。 c…
5. 预防保养 QD157-06
30 G04/G04Q 工作头使用说明书
QD157-06 5. 预防保养
G04/G04Q 工作头使用说明书 31
5.4.3 给升降杆和升降杆内 O 型圈加油
1. 拆下贴装工作头，将其放置在工作头维修保养平台 (AA0AM**) 上。（详细内容请参照各
机器的机械手册。
2. 请按以下的要领，把 MDV235-ZB 润滑油涂敷在注胶筒内的 O 型圈上。

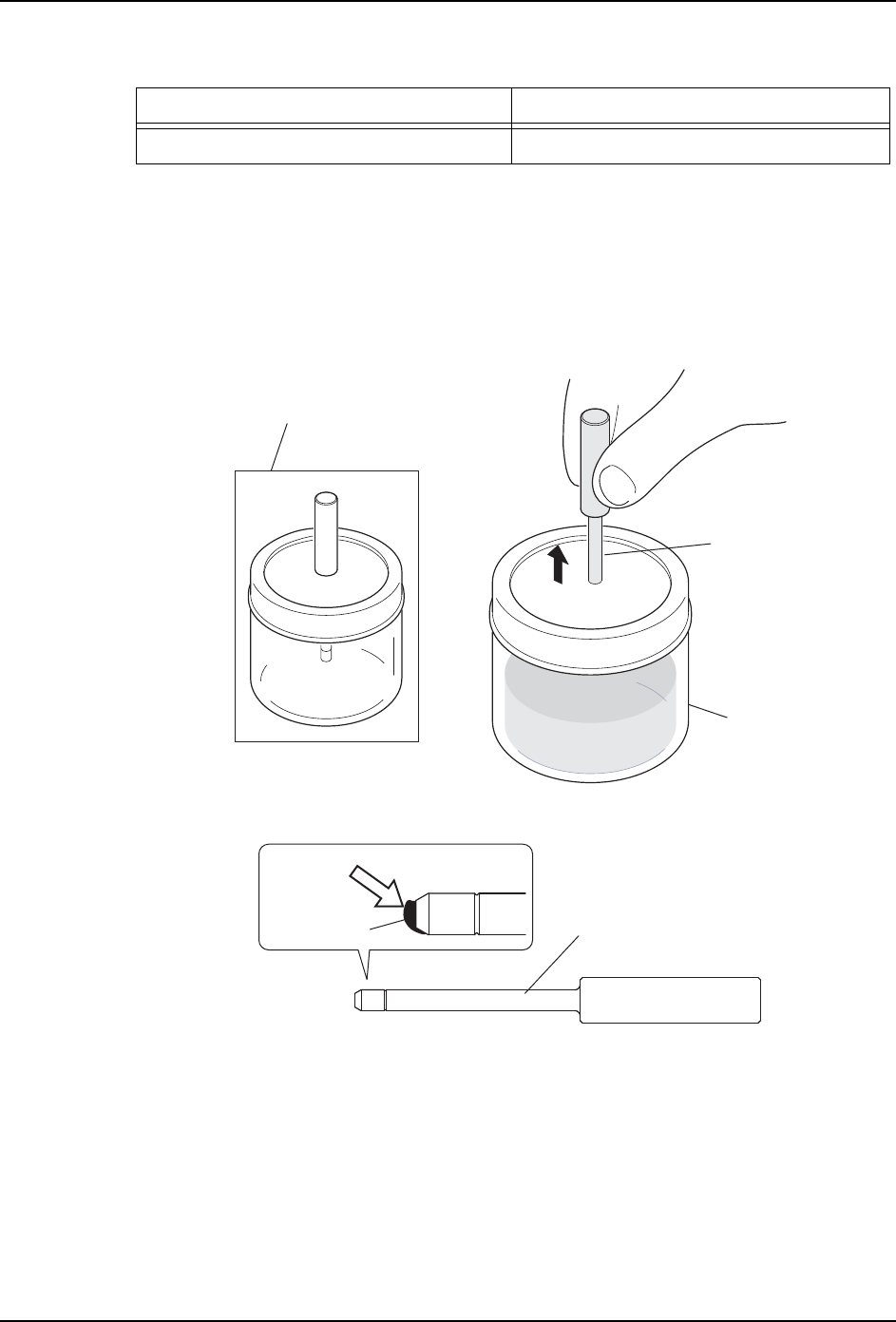

a. 在专用的密封瓶中放入指定的润滑油，涂敷用的注油棒也一起放入。
b. 请从密封瓶中拔掉涂敷用的注油棒。
c. 请用清洁的布擦去粘附在注油棒前端的多余的润滑油。
润滑油 加油处
MDV235-ZB 润滑油 （黑田精工） (1) 升降杆内的 O 型圈
ᆚᇕ⫊
छ䰡ᴚݙ⍺⒥⊍⍖ᭋ⫼⊏
(AA79X0*)
0(&6
⊼⊍Ầ
01MEC-0448S
⊼⊍Ầ
᪺এ
ԭⱘ⍺⒥⊍
5. 预防保养 QD157-06
32 G04/G04Q 工作头使用说明书
d. 请将注油棒插入到升降杆内。到注油棒刻的槽位置作为插入的大致标准。然后，轻
轻地旋转后涂敷润滑油到 O 型圈上 (1)。
备注 )如果升降杆前端粘附了润滑油，请用干净的布擦去。
e. 请将注油棒返还到密封瓶中再次沾附润滑油，反复对其他的升降杆内 O 型圈进行涂
敷。
使用润滑油涂敷用治具时的注意事项
1. 如果在注油棒的插入孔周围积满了润滑油，请用干布擦去。
2. 填充了润滑油的治具，请保管在避开直射日光、温度不上升的地方。
01MEC-0449S
(1) O-ൟ
⊼⊍Ầ
㉬䰘ⱘ⍺⒥⊍
छ䰡ᴚ
ῑ
᪺এ
01MEC-0450S
᪺এ
