5. 预防保养
在此刊登了有关 G04 系列的贴装工作头单元的维修保养作业要领。其他的构成部件请参照各
机器的机械手册。
5.1 关于预防保养
预防保养工作有检查，清扫，加油等，是防止机器出现不正常，使机器达到设计性能而不可
缺少的一项工作。请按照以下所记载的要领进行操作。
·此处记载的操作内容，基本上是针对维修保养人员的内容，但也包括一般操作人
员必须进行的操作。
5.1.1 作业时的注意事项
a. 进行维修保养操作时，请在使机器处于睡眠状态或将主电源开关置于 OFF 后，再按
照规定的步骤进行操作。进行气源管周围的作业时请事先断开电源和气源并将残存
的空气放掉。
b. 在机器 （模组 · 本体）内部，不容许喷射压缩空气进行操作。细小的元件和异物有
可能飞入机器内部，而影响机器的运转。
c. 请用回丝擦去多余的润滑油。

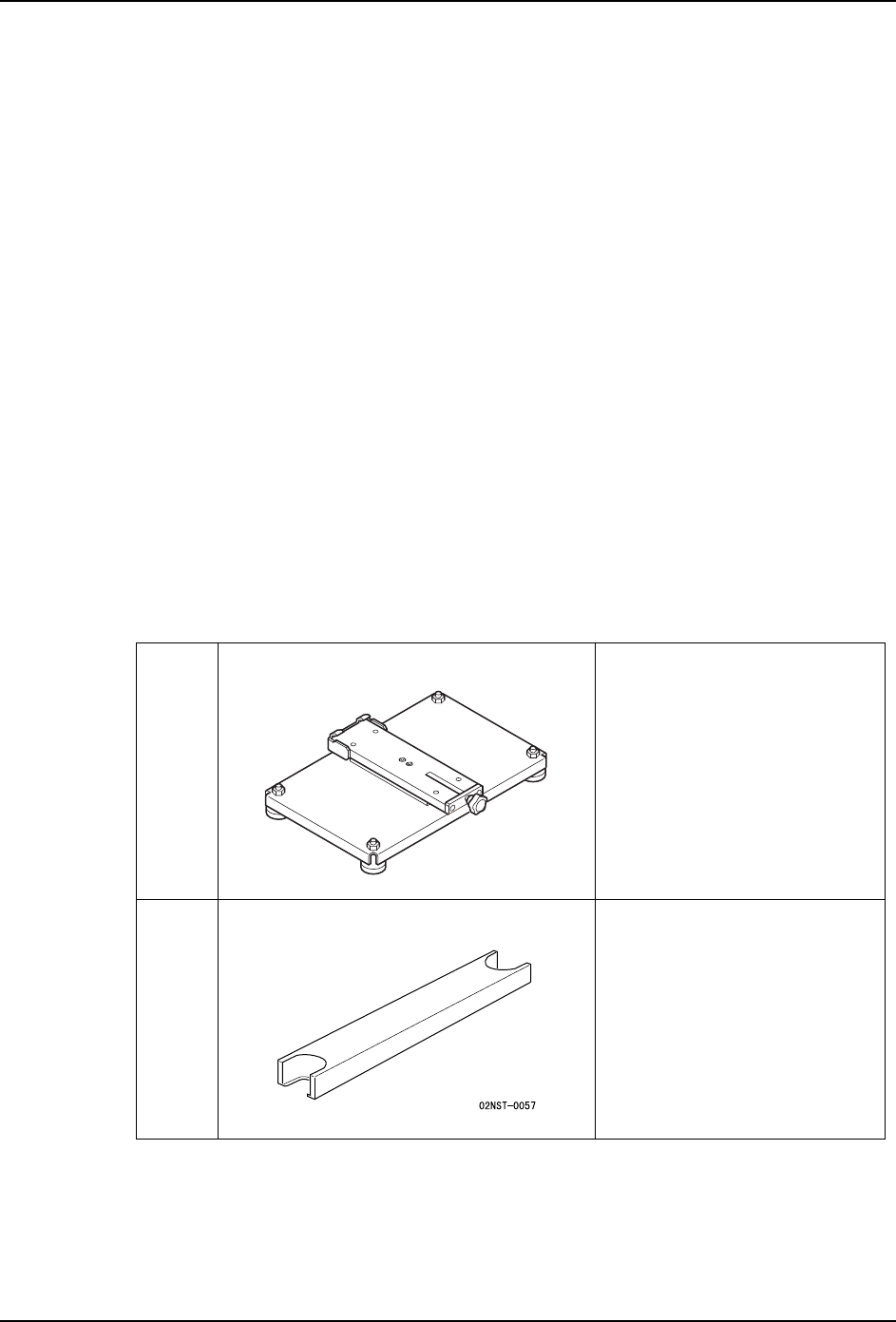

5.1.2 准备器材
治具 工作头维修保养平台 AA0AM** 用于贴装工作头的清扫和加油
治具 轴部的过滤器装卸用治具 PJ2593* 用于装卸轴部的过滤器
NXTPHD027a
5. 预防保养 QD157-06
24 G04/G04Q 工作头使用说明书

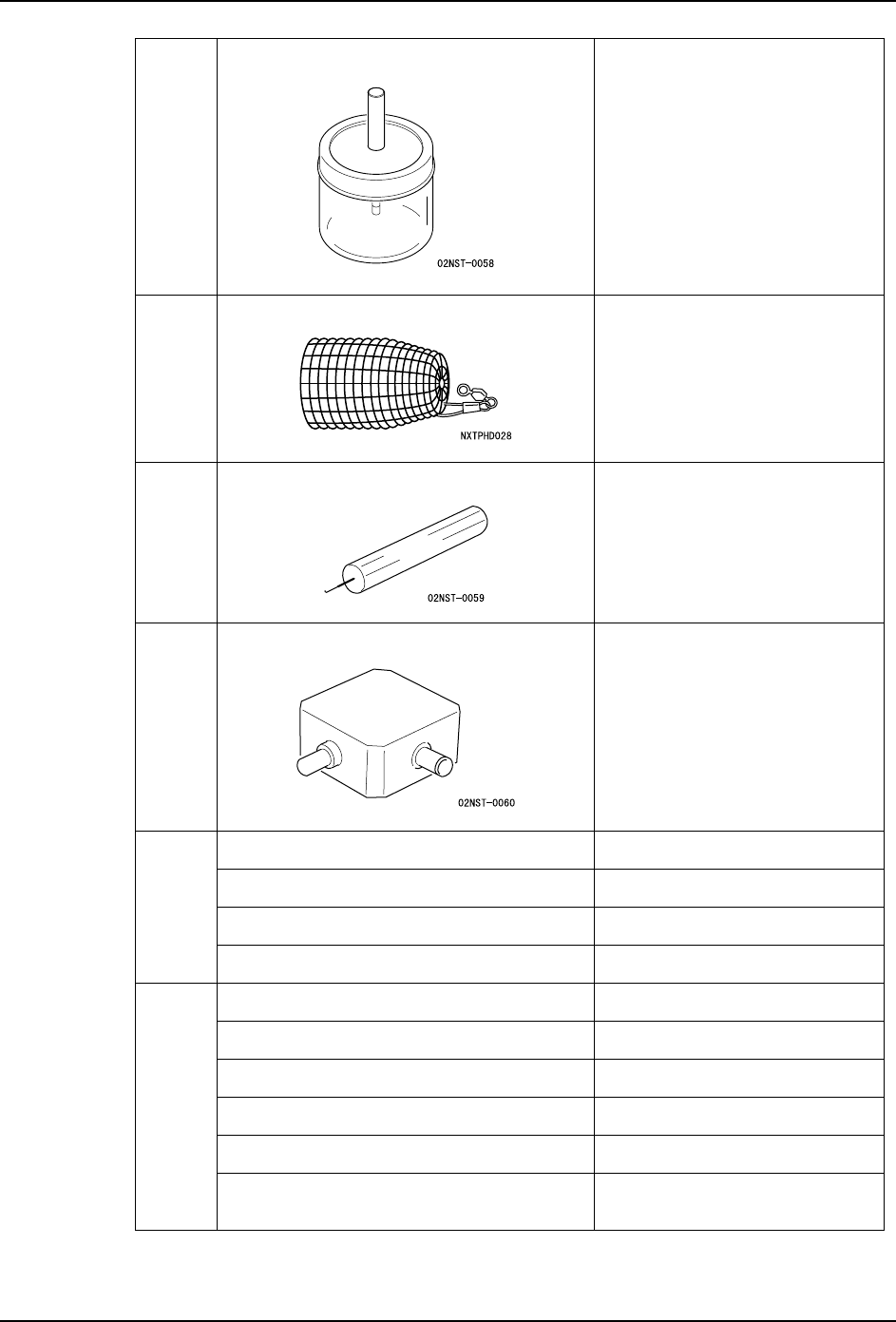

治具 升降杆内加油用治具 AA79X0* 用于 G04 系列工作头升降杆内 O
型圈加油
治具 过滤器洗净用网笼 K1325C 用于洗净真空过滤器
治具 吸嘴过滤器拆卸用治具 PM0GLZ* 用于拆卸吸嘴过滤器
治具 吸嘴过滤器插入用治具 AB164** 用于插入吸嘴过滤器
润滑油 BIRAL T&D （Sugai Chemical Industry） -
Daphne Eponex No.2 （出光） -
MDV235-ZB （黑田精工） -
MORBIRIS SHC460WT （Mobile） -
其他 吸尘器 -
气枪 -
布 柔软干净的布
细毛刷 用于涂敷润滑油
棉棒 用于清扫萤光粘纸和涂敷润滑油
清洁纸 （A4565T） 用于清扫相机棱镜盖罩玻璃和
LED 〈G04Q/G04FQ〉
QD157-06 5. 预防保养
G04/G04Q 工作头使用说明书 25
5.2 操作一览
●标记表示清扫操作、★标记表示加油操作、▲标记表示更换操作。
*：关于吸嘴的清扫间隔，根据机器的运转环境而不同 , 但是，在通常的使用情况下，作为
参考，φ2.5 以下的吸嘴大约每 2 周清扫 1 次，φ3.5 以上的吸嘴大约每 3 周清扫 1 次。另
外，发生吸取异常时也要清扫。过滤器十分脏时请更换过滤器。
**：吸嘴真空压异常时，请清扫吸嘴头轴部的真空过滤器 (A ～ D)。十分脏时请更换过滤器。
维修保养处
每周 (160 小时 )
每月 (700 小时 )
每年 (8000 小时 )
每 12000 小时
不定期
吸嘴置放台 吸嘴收存格和荧光粘纸 ●----
吸嘴 过滤器 ----●/▲*
贴装工作头 吸嘴头导轨 (A ～ D) - ★ - ★ -
吸嘴头轴 (A ～ D) - ★ - - -
吸嘴切换轴 - ★ - - -
注胶筒和注胶筒内 O 型圈 - ★ - - -
相机棱镜盖罩玻璃和 LED
（G04Q/G04FQ）
--●--
Q轴齿轮 ---★-
Z轴滚珠丝杆 ---★-
吸嘴头轴部的真空过滤器
(A ～ D)
- ● - - ●/▲**
