QD157-06 5. 预防保养
G04/G04Q 工作头使用说明书 35
5.7 不定期作业
5.7.1 吸嘴的清扫和吸嘴过滤器的更换
更换时期
当吸取异常的时候，或者对于 φ2.5 以下的吸嘴约每 2 周、对于 φ3.7 以上的吸嘴约每 3 年
进行清扫。过滤器的污垢严重时，请更换为新的过滤器。
注意 )根据机器的周围环境和运转条件，需要进行更换的时期有变化。
更换方法
1. 从吸嘴置放台取出吸嘴。

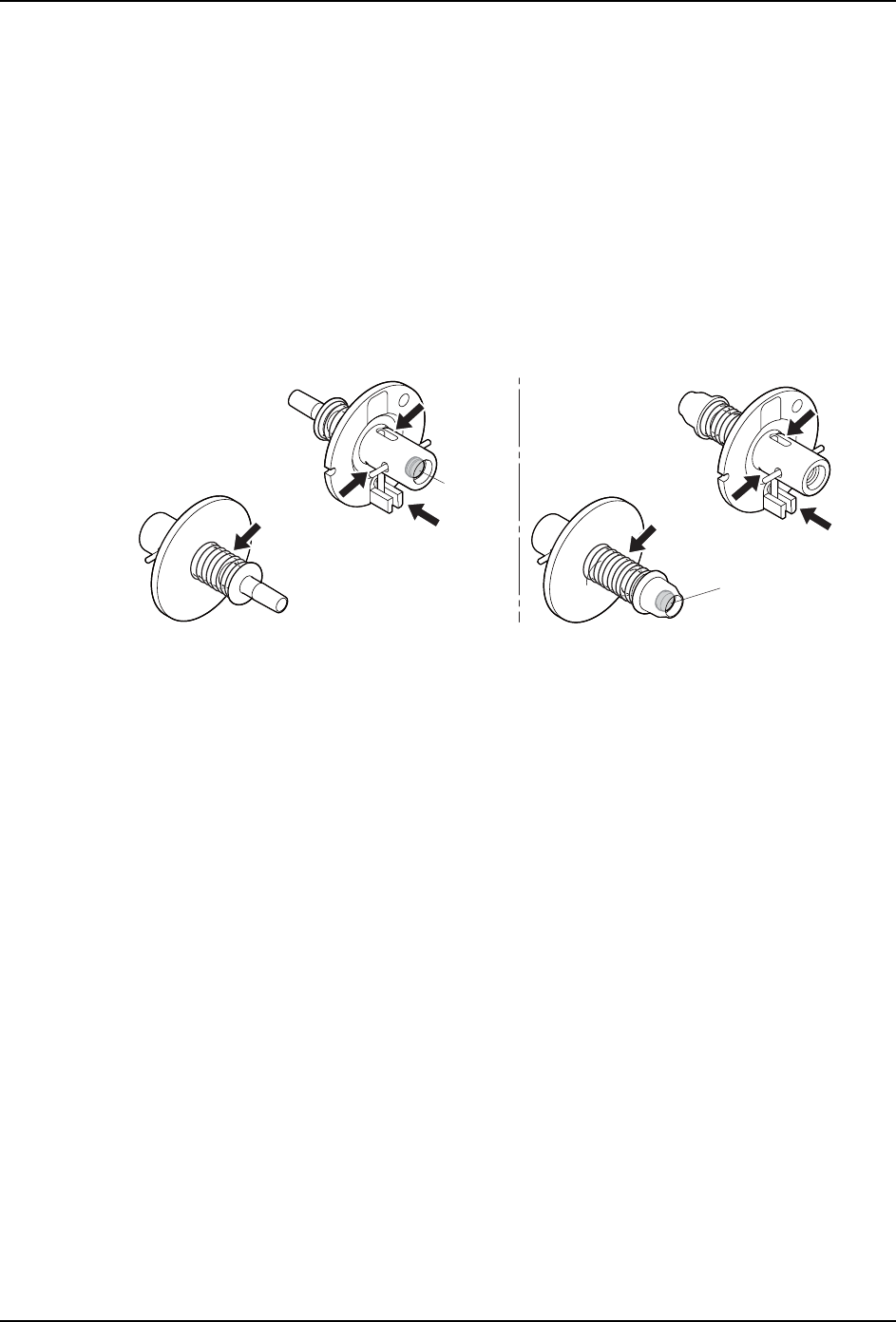

2. 使用气枪，对下图所示的吸嘴处吹入压缩空气、除去灰尘等。
3. 带橡胶垫的吸嘴时，请使用浸在清洗液 ( 乙醇酒精、异丙醇酒精 ) 中的回丝或者棉棒 ,
轻轻地擦拭吸嘴前端的橡胶部。
4. 过滤器的污垢严重时，请更换为新品过滤器。过滤器的拆卸方法，请参照后述的 「过滤
器的更换方法」。
5. 根据需要，使用吸嘴清扫用通条清扫吸嘴内部。
备注 )使用通条清扫吸嘴内部的方法，请参考各机器的机械手册的 [ 预防保养 ]。
6. 根据需要，使用超声波冲洗器清扫吸嘴。
注意 )使用超声波冲洗器时，请取下吸嘴内的过滤器。或者不要把过滤器浸在冲洗液中，使
用与带橡胶的吸嘴的同样方法设置吸嘴并进行清洗。关于超声波冲洗器使用时的注意
事项和带橡胶的吸嘴的设置方法，请参考各机器的机械手册的 [ 预防保养 ]。
7. 安装新品的过滤器。过滤器的安装方法，请参照后述的 「过滤器的更换方法」。
注意 )带过滤器的吸嘴，必须在安装过滤器的状态下使用。
8. 请用手指压住吸嘴前端部，确认是否顺畅。
注意 )带橡胶垫的吸嘴时，请不要握住橡胶垫部位。
9. 请将吸嘴返还到吸嘴置放台。
