7. 调整 QD157-06 48 G04/G04Q 工作头使用说明书 d. 请将调整治具的电源 ON。 2. 按以下的要领，调整传感器的安装 高度。 a. 拧松安装传感器 （投光侧和受光侧）的螺丝。 注意 )请不要将安装用螺丝拧得太松，不要拆下传感器。 b. 往向下的方向拉传感器直到拉不动 。 备注 )往向下的方向是不会将传感器完全拉出的 。另外 ，由于安装部分的形 状为方形，所 以 传感器也不会旋转。 c. 临时固定安装用螺丝。 d…
QD157-06 7. 调整
G04/G04Q 工作头使用说明书 47

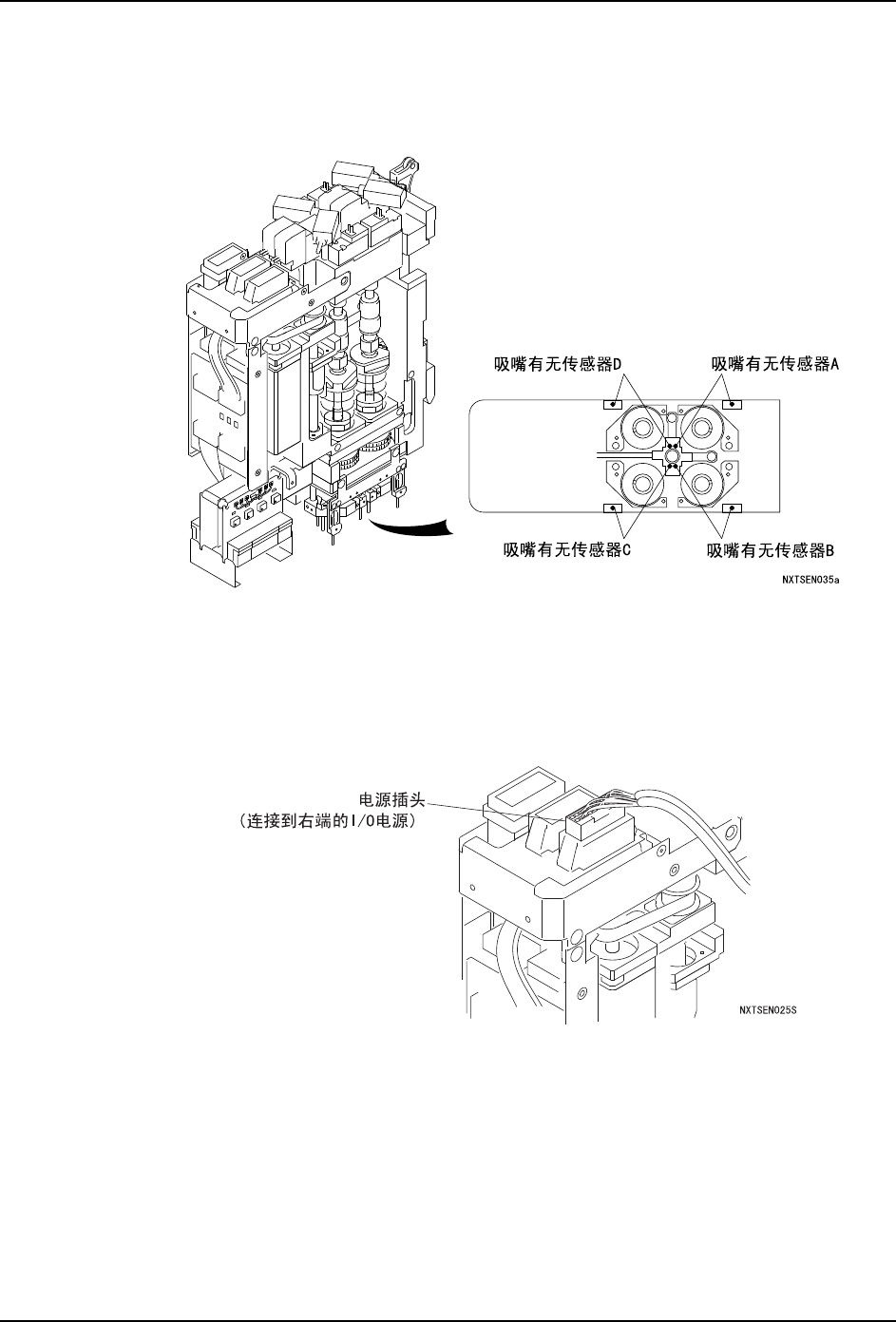

7.2 吸嘴有无传感器的调整 <G04/G04F 工作头 >
调整到当传感器的光轴一致时，放大器的 LED 亮灯。
该传感器也用于元件有无确认。
7.2.1 调整方法
1. 将工作头连接到调整治具上。
a. 请拆除工作头的盖罩。
b. 请将调整治具的电源插头连接到工作头上。

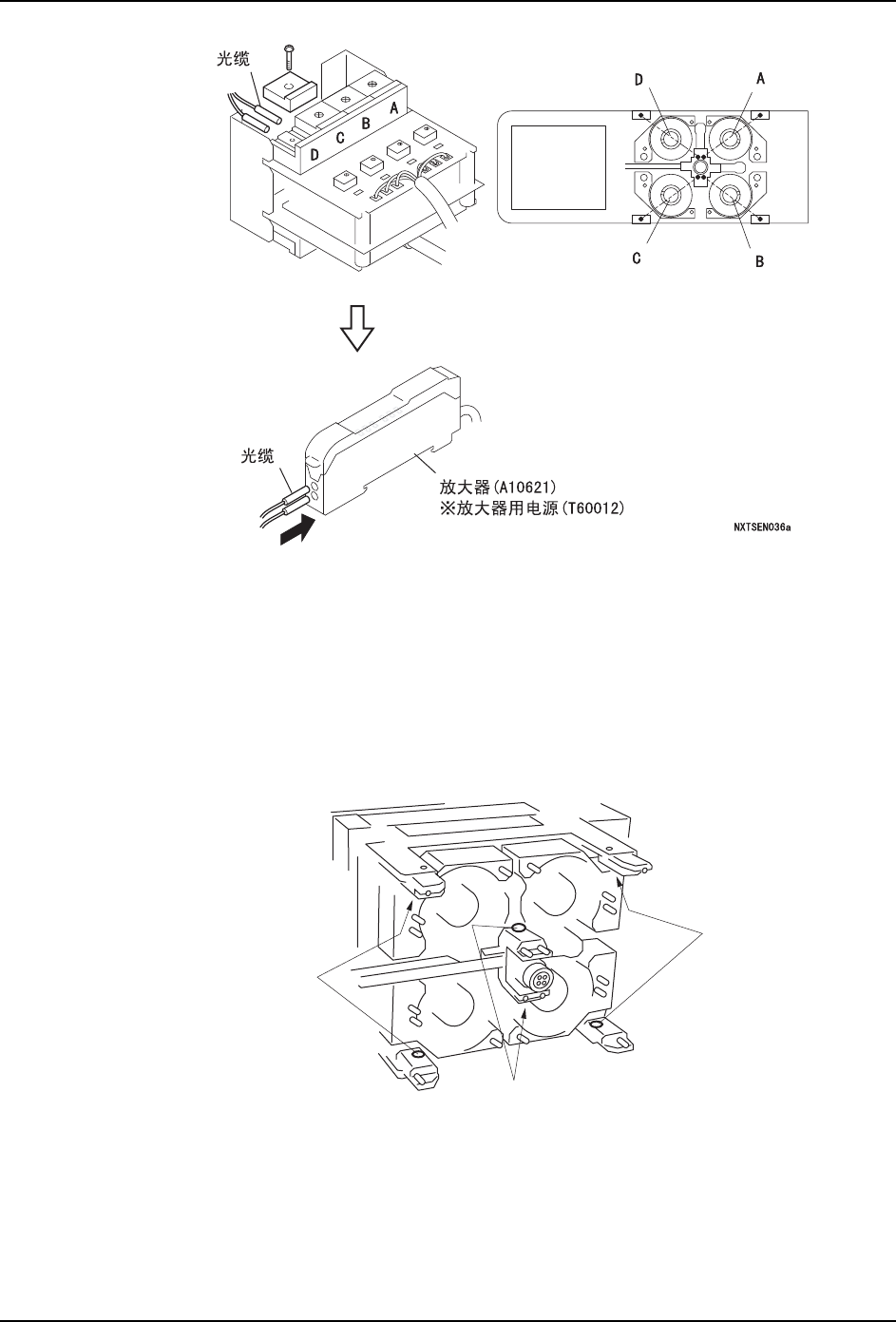

c. 请从工作头的放大器上取下光缆，连接到治具侧的放大器上。
7. 调整 QD157-06
48 G04/G04Q 工作头使用说明书
d. 请将调整治具的电源 ON。
2. 按以下的要领，调整传感器的安装高度。
a. 拧松安装传感器 （投光侧和受光侧）的螺丝。
注意 )请不要将安装用螺丝拧得太松，不要拆下传感器。
b. 往向下的方向拉传感器直到拉不动。
备注 )往向下的方向是不会将传感器完全拉出的。另外，由于安装部分的形状为方形，所以
传感器也不会旋转。
c. 临时固定安装用螺丝。
d. 在工作头上安装吸嘴。（任何吸嘴都行。）
e. 将千分表的测定头靠着 Z 轴上部轴承的上面。
01MEC-0172S
ফܝӴᛳ఼
ᅝ㺙⫼㶎ϱ
ফܝӴᛳ఼
ᅝ㺙⫼㶎ϱ
ᡩܝӴᛳ఼
ᅝ㺙⫼㶎ϱ
QD157-06 7. 调整
G04/G04Q 工作头使用说明书 49
0(&6
=䕈Ϟ䚼䕈ᡓ
गߚ㸼
⌟ᅮ༈
