－5－ 2-4. 各部分的名称 各部分的名称，如下所示。 图 2-4-1 搬送カバー部 A コーナーカバー部 スティック受部 側面図 上面拡大図（Aから見た図） 料管接收部 角部护罩部 搬送罩部 侧面图 上面扩大图（A 处的视图）
－4－
【补充说明】

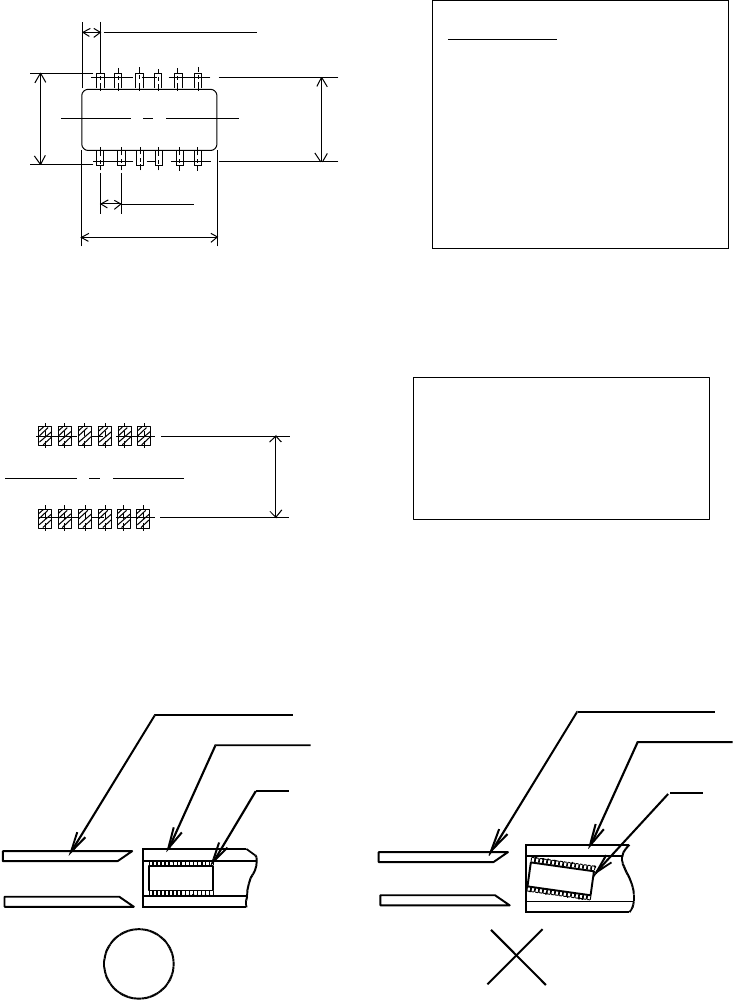

元件尺寸以 EIAJ 规格为基准。EIAJ 将元件宽度作为标称尺寸，以 mil(E)表示。
（对于元件的长度，只规定了间距，管脚数越多长度越长）
标称尺寸 E 表示贴片整个宽度的中心。
标称尺寸 E 表示贴片整个宽度的中心。
因此，元件宽度的外形尺寸 W，在元件对应表中有对应的规格宽度，如果与元件的宽度相比较，元
件长度较短时，需要对导轨宽度进行细微调整。
2-3. 限制事项
因为没有相对于元件宽度的料管宽度规格，如果对于元件宽度，料管的宽度很大或者比较
软，会造成元件阻塞在射入器的入口。此时请手动推送元件。
E
225 mil
300 mli
375 mli
450 mli
E = 5.72 mm
E = 7.62 mm
E = 9.53 mm
E = 11.43 mm
シューター
入口
スティック
シューター
入口
スティック
素子
素子
料管
料管
元件
元件
射出器入口 射出器入口
W
1.27or1.905
E
D
1.27
元件的长度
8Pin
10Pin
12Pin
14Pin
16Pin
•
•
•
: D = 6.35
: D = 8.89
: D = 8.89
: D = 11.43
: D = 11.43
•
•
•
－5－

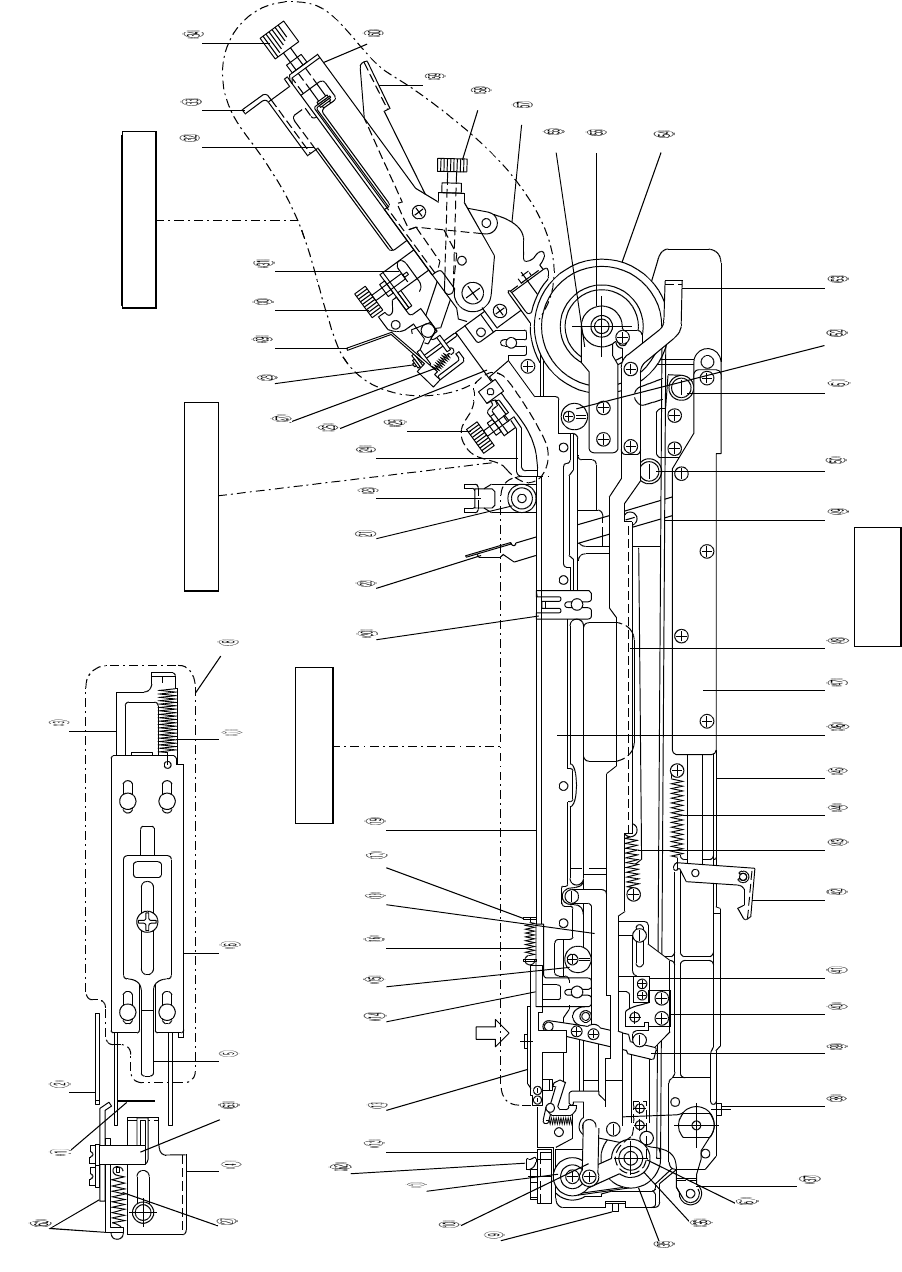

2-4. 各部分的名称
各部分的名称，如下所示。
图 2-4-1
搬送カバー部
A
コーナーカバー部
スティック受部
側面図
上面拡大図（Aから見た図）
料管接收部
角部护罩部
搬送罩部
侧面图
上面扩大图（A 处的视图）
－6－
取出位置线 料管导轨 A
取出位置（PP）基准板 料管宽度调整刻度盘
护罩托架 A 滑车 F（组件）
取出止动器 摇动臂 F（总组）
滑动护罩 碰撞推杆（组件）
遮挡器 固定针
遮挡器弹簧 遮挡器推杆（组件）
遮挡器（总组） 活塞（组件）
位置决定针（组件） 振动环橡胶
振动环 F 锁定环（组件）
导轮滑车（组件） 返回弹簧
取出止动器 锁定弹簧
滑动护罩 料管座
遮挡器 搬送导轨
偏心轮毂 护罩
遮挡器弹簧 驱动环 R
护罩托架 A（组件） 搬送环带
振动环（组件） 导轮
搬送罩 导轮座
搬送罩按压部 手动推杆
锁定松开推杆 滑车 R（组件）
搬钮 摇动臂 R（总组）
摇动臂 滑车托架 R（组件）
摇动臂调节旋钮 止动器导轨
角部护罩托架 料管上下调整刻度盘
元件止动器弹簧 料管放置台推杆（组件）
元件止动器 料管放置台（组件）
元件停止推杆 滑车托架 F（组件）
料管按压刻度盘 取出推杆（组件）
料管按压 遮挡器 F
料管导轨 B
注意
请不要取下和分解位置决定针（组件）／活塞（组件）／摇动臂 F（总组）／摇动臂 R（总
组）。（固定螺丝使用白色油漆涂刷过）若拧松了螺丝需要再次进行调整。
