－38－ (3) 将料管供料器的底面放在供料器基座的上面。 (4) 使料管供料器滑动，使固定板的位置决定孔对准料管供料器的位置决定针，使固定板 B 的 U 槽对准固定管脚， 使锁定轴的 V 槽对准锁定支架， 将料管供料器一直推入至其前端 面接触到固定板。 之后通过锁定松开推杆进行固定。 此时， 位置标签的编号表示料管供 料器的位置。 (5) 卸下时，将锁定松开推杆朝解除方向推倒，并朝卸下方向拉料管供料器。 位置标签 锁定轴 V 槽 固定…
－37－
5. 在贴片机上的装卸
5-1. 料管供料器在贴片机上的装卸
程序

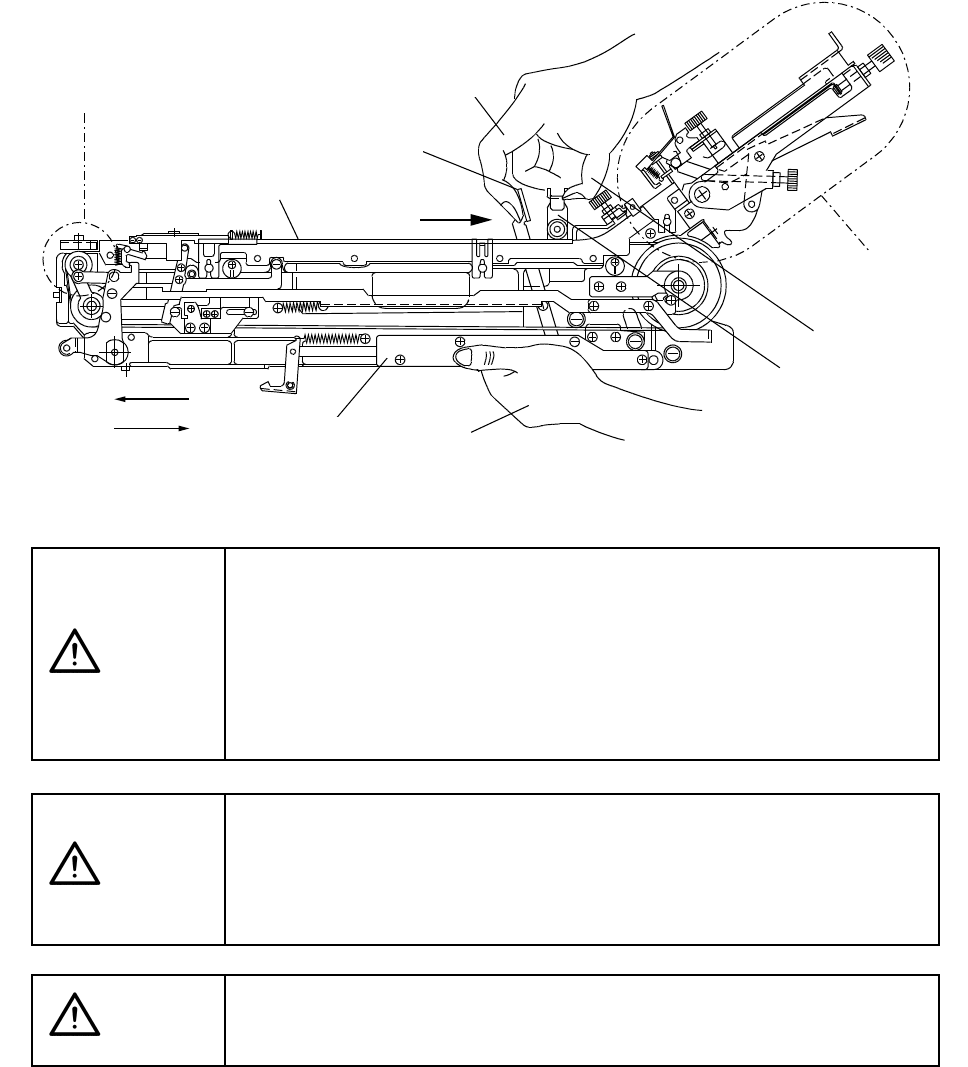

(1) 左手托住装置的护罩部，右手拇指放在搬钮上。
(2) 沿箭头方向放倒锁定松开推杆。
沿装卸方向移动装置，实施在贴片机上的装卸。
当供料器间的空隙狭窄时，只能用右手实施安装。
图 5-1-1
注意
・
在握住把手部时，请注意不要仅抓着搬送罩。如果将主体的重量全部加在搬
送罩上，会导致护罩变形和装置掉落。
・
搬运时，请注意避免取出止动器部及料管接收部（装置的两端）碰撞到其它物
体。
・
请不要用手握着料管接收部使其支撑装置整体的重量。如果这样可能会造成
料管接收部变形。
注意
如果在 XY 轴或操作头正在动作的过程中实施更换，料管供料器将接触到动作零
件，可能会造成人身及装置损伤。
在 XY 轴或操作头动作过程中，请不要实施料管供料器的装卸操作。
注意
请务必确认料管供料器是否出现翘起或倾斜。
スティック受部
ピックアップストッパ部
搬送カバー
ロックリリースレバー
右手人さし指
親指
取手
カバー
左手
取付け
取外し
拇指
右手食指
锁定松开推杆
搬送罩
取出止动部
料管接收部
护罩
安装
取下
－38－

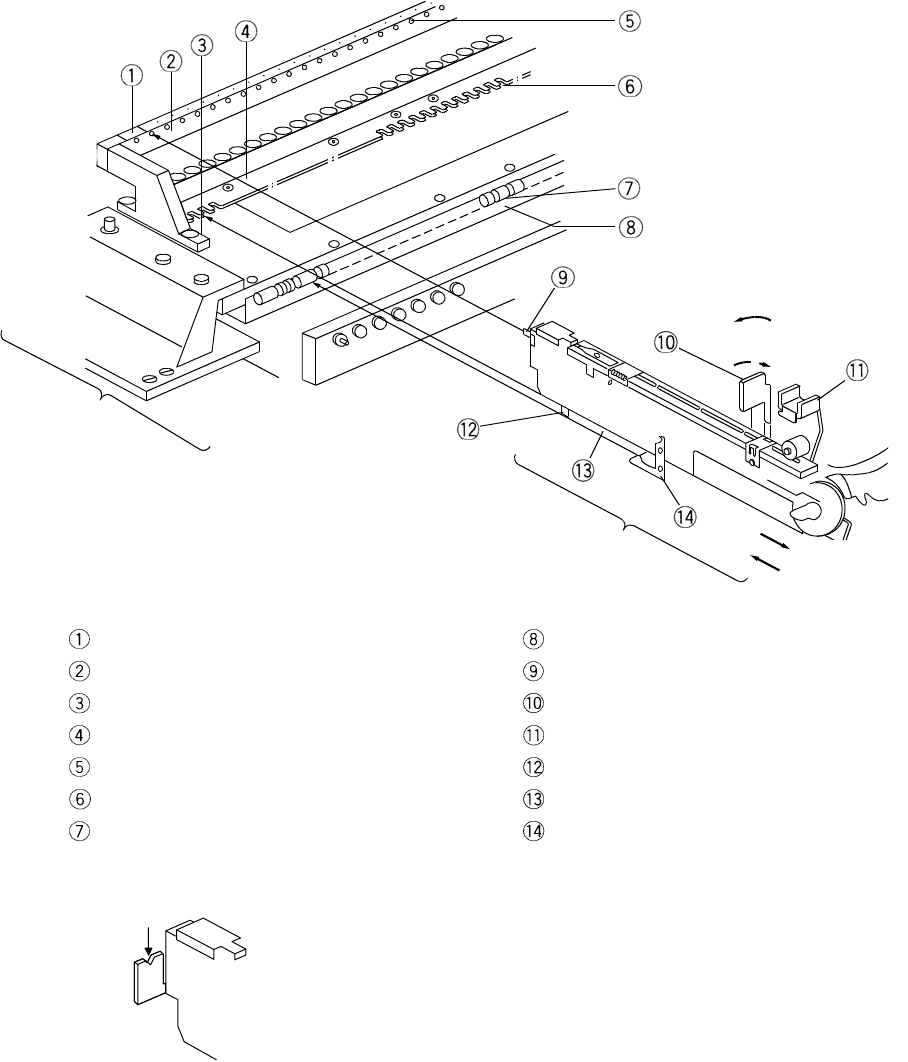

(3) 将料管供料器的底面放在供料器基座的上面。
(4) 使料管供料器滑动，使固定板的位置决定孔对准料管供料器的位置决定针，使固定板 B
的 U 槽对准固定管脚，使锁定轴的 V 槽对准锁定支架，将料管供料器一直推入至其前端
面接触到固定板。之后通过锁定松开推杆进行固定。此时，位置标签的编号表示料管供
料器的位置。
(5) 卸下时，将锁定松开推杆朝解除方向推倒，并朝卸下方向拉料管供料器。
位置标签 锁定轴 V 槽
固定板 位置决定针
供料器基座 锁定松开推杆
固定板 B 搬钮
固定板の位置决定孔 固定管脚
固定板B的U槽 料管供料器
锁定轴 锁定支架
注) 对于 SFW，因为设置了适合的位置水平指标，请
一边确认一边插入料管。
图 5-1-2
SFW
取外し
取付け
固定
解除
マウンタ
スティックフィーダ
料管
供料器
贴片机
安装
取下
－39－
5-2. 取出位置的位置调整
将贴片机与料管供料器的取出位置对准。
(1) X 方向的确认
确认左右的导轨位置，其中心为取出位置的所在。
图 5-2-1
(2) Y 方向的确认
装置前面的右侧所带有的指标（取出位置基准板）为取出位置的所在。
图 5-2-2
＜Ｘ方向＞
ガイド幅の中央で
位置を合わせる
上面図
＜Ｙ方向＞
この位置で
合わせる
上面図
在此位置对齐
俯视图
对齐导轨宽度的
中央位置
俯视图
