安全使用料管供料器的注意事项
1 : 为了防止因触电而引起的事故，请不要在接通电源状态下打开电
气盒盖。
1 : 为了防止对人身造成损伤，请不要在卸下安全盖罩、装置等的状
态下运转。
2 : 为了防止对人身造成损伤，在维护时（注油，调整，日常检查）
请切断电源。
注意
危险
目 录
1.
产品概要................................................................. 1
2. 产品规格和对象元件....................................................... 1
2-1. 料管供料器的规格 .......................................................... 1
2-2. 对象元件与料管供料器类型 .................................................. 2
2-3. 限制事项
.................................................................. 4
2-4. 各部分的名称 .............................................................. 5
3. 开箱与装置的使用方法..................................................... 7
3-1. 开箱程序 .................................................................. 7
3-2. 装置的搬送方法
............................................................ 9
3-3. 装置在台面上放置的方法 ................................................... 10
4. 各部分的调整............................................................ 11
4-1. 元件尺寸的确认 ........................................................... 12
4-2. 元件宽度（导轨宽度）相关的调整 ........................................... 14
4-3. 元件高度的相关调整 ....................................................... 16
4-4. 元件长度的相关调整 ....................................................... 19
4-5. 料管的安装／取下
......................................................... 29
4-6. 角部的调整
............................................................... 35
5. 在贴片机上的装卸........................................................ 37
5-1. 料管供料器在贴片机上的装卸 ............................................... 37
5-2. 取出位置的位置调整 ....................................................... 39
5-3. 元件移动至取出位置（元件的手动传送） ..................................... 40
6. 其它操作................................................................ 41
6-1. 元件的回收 ............................................................... 41
6-2. 元件堵塞时的对应
......................................................... 42
6-3. 搬送带张力的调整
......................................................... 43
7. 日常点検................................................................ 44
7-1. 清扫位置 ................................................................. 44
8. 加油位置................................................................ 45
请务必在阅读 4.、5.项目的内容之后实施调整。
－1－
1. 产品概要
本装置是将料管供给的元件，整列提供到 KE 系列芯片贴片机的取出位置的供料器装置零件。
2. 产品规格和对象元件
2-1. 料管供料器的规格
No.
机种
规格项目
SFN SFW
1. 适用元件 SOP，SOJ，QFJ（PLCC） SOP，SOJ，QFJ（PLCC）
2. 专用位置数 3 6
3. 外形尺寸
W=24mm
D=750mm
H=280mm
W=44mm
D=750mm
H=280mm
4. 重量 2.8kg 4kg
外形尺寸如下图所示。

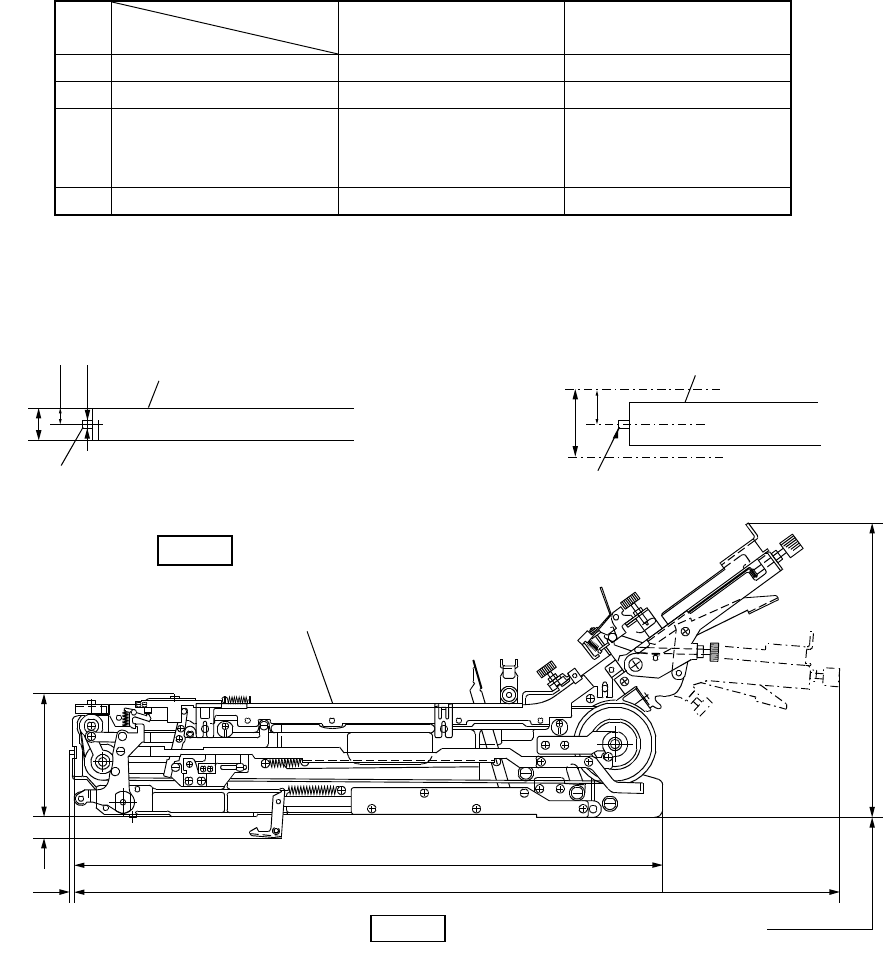

图 2-1-1. 装置外形尺寸图
MIN. 115.8
～MAX. 120.4
280
20
4MAX. 750
565
24
16.25
ø4
44
22
SFN SFW
俯视图
侧面图
基准面
基准面
位置决定针
装置主体
位置决定针
基准面
