－18－ （9) 在前述 A、B 位置，用一字形螺丝刀插入各偏心轮毂的槽部，逆时针旋转偏心轮毂。搭 载在偏心轮毂上的搬送导轨将上升， 当空隙为 0 时， 将附近的螺丝较松地临时固定。 （此 时搬送导轨 R、L 和元件的高度差为 0.4mm。 ） 图 4-3-6 ※ 对于加入垫片的装置（S FN2～4） ，在利用偏心轮毂使搬送导轨上下运动时，请从上 面按住垫片使其不一起上下运动。 如果上升会造成元件阻塞。 图 4-3-7 ※ 对偏心轮毂进…
－17－

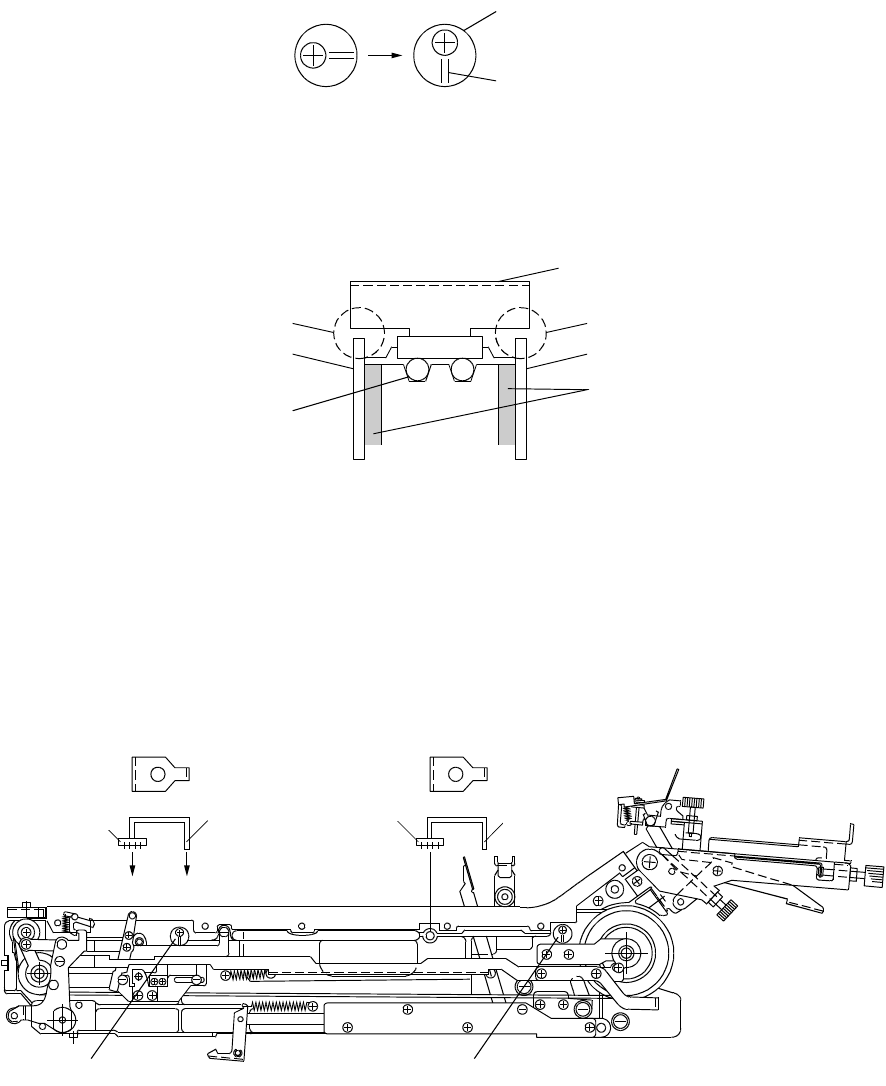

(7) 请将偏心轮毂旋转至槽部向下。并且将搬送导轨按压至接触到两侧偏心轮毂的位置。
图 4-3-3
(8) 请将使用的元件放置在搬送环带上面，再在其上面放置搬送罩高度量规。
图 4-3-4
※ 测定位置为下述 A、B，请分别对各侧进行调整。
※ 测定顺序为 A、B 的顺序，还应再次对 A 进行确认。
※ 如图 4-3-4 所示，请确认搬送罩高度量规和搬送导轨间都各保持一定的空隙。若没
有空隙，请再次对上述(6)，(7)进行确认。
图 4-3-5
偏心ボス
溝部
搬送カバー
高さゲージ
スキマ
搬送ガイドL
スペーサ
スキマ
搬送ガイドR
搬送丸
ベルト
ベルト上面に
のせます。
偏心ボス 偏心ボス
A
ゲージ
上面図
素子 ゲージ
B
ゲージ
上面図
素子 ゲージ
偏心轮毂
槽部
间隙
搬送轨道 R
搬送环带
搬送罩高度量规
间隙
搬送轨道 L
垫片
量规
俯视图
量规
俯视图
量规
量规
元件
元件
放置于皮带上
面。
偏心轮毂
偏心轮毂
－18－

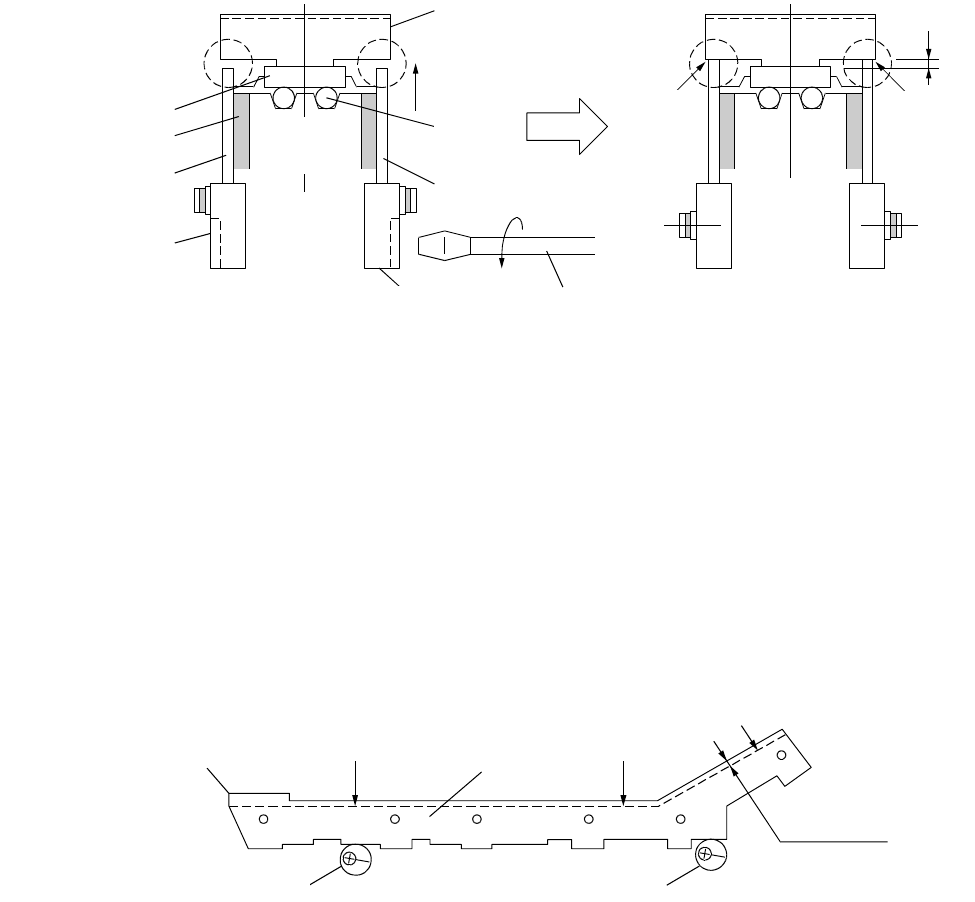

（9) 在前述 A、B 位置，用一字形螺丝刀插入各偏心轮毂的槽部，逆时针旋转偏心轮毂。搭
载在偏心轮毂上的搬送导轨将上升，当空隙为 0 时，将附近的螺丝较松地临时固定。（此
时搬送导轨 R、L 和元件的高度差为 0.4mm。）
图 4-3-6
※ 对于加入垫片的装置（SFN2～4），在利用偏心轮毂使搬送导轨上下运动时，请从上
面按住垫片使其不一起上下运动。
如果上升会造成元件阻塞。
图 4-3-7
※ 对偏心轮毂进行调整时，应注意避免对上述倾斜空隙产生影响，请尽量保证均一的
调整。
※ 空隙太宽或太窄都会造成元件阻塞。
(10) 在确认完各空隙和垫片都没有上浮之后，请拧紧螺丝（6 个）固定。
搬送カバー
高さゲージ
搬送丸
ベルト
搬送ガイドL
偏心ボス マイナスドライバ
スキマ口 スキマ口
0.4mm
素子
スペーサ
搬送ガイドR
偏心ボス
スティック
ベース
傾斜スキマ
押える
押える
スペーサ
搬送ガイド
偏心ボス
偏心ボス
元件
垫片
搬送轨道 R
偏心轮毂
偏心轮毂
偏心轮毂
偏心轮毂
搬送轨道 L
搬送环带
搬送罩高
度量规
间隙口
间隙口
一
字形螺
丝
刀
料管
空间
搬送导轨
垫片
按压
按压
倾斜间隙
－19－
4-4. 元件长度的相关调整
(1) 送出量的调整
根据元件的长度，变更摇动臂环的安装位置。
卸下固定螺丝，将驱动环 R 移动到适当的位置进行固定。
图 4-4-1
※ 若设定错误，会造成元件送出量不够或者送出量过多而致使元件不稳定。
(2) 相对于取出位置的元件位置调整
安装有搬送罩时，请按照下述项目进行操作。
如果搬送罩已取下时，请按照 P20 的程序 (a)～(c) 进行操作。
当元件长度在 19mm 以下时，请使用十字螺丝刀拧松图 4-4-2 中的滑动护罩固定螺丝，
将滑动护罩按照箭头方向移动到最大可移动处，(2) 调整元件的位置，(3)可以进行分
离止动器的调整。对于其它元件，请卸下搬送部护罩。（取下方法请参阅 P14 (1)～(6)。）
图 4-4-2
素子長さ
Ａ：19以上～31未満mm
Ｂ：12以上～19未満mm
Ｃ： 5以上～12未満mm
素子長さで
変化
揺動アームR
プーリR
駆動リンクR
Ａ
Ｂ
Ｃ
スライドカバー止めねじ スライドカバー
搬送カバー
上面図
搬送罩
滑动护罩固定螺丝
滑动护罩
俯视图
驱动滑车 R
滑车 R
元件长度
摇动臂
R
因元件长度
变化
A：19 以上～31mm 以下
B：12 以上～19mm 以下
C： 5 以上～12mm 以下
