－20－ 程序 (a) 测量元件长度。 图 4-4-3 (b) 使用六角扳手（对边 2.5m m）拧松取出止动器的固定螺丝，请按照箭头方向滑动取 出止动器使元件的中央靠近取出位置线。 ※ 取出止动器请推至传送杆一侧，用螺丝固定。 (c) 调整后，固定螺丝。 图 4-4-4 ※ 若元件长度的平衡较差，请注意可能出现无法取出元件的情况。 素子長さ ピックアップ レバー ピックアップストッパ ピックアップストッパ 止めねじ ピックポジションラ…
－19－

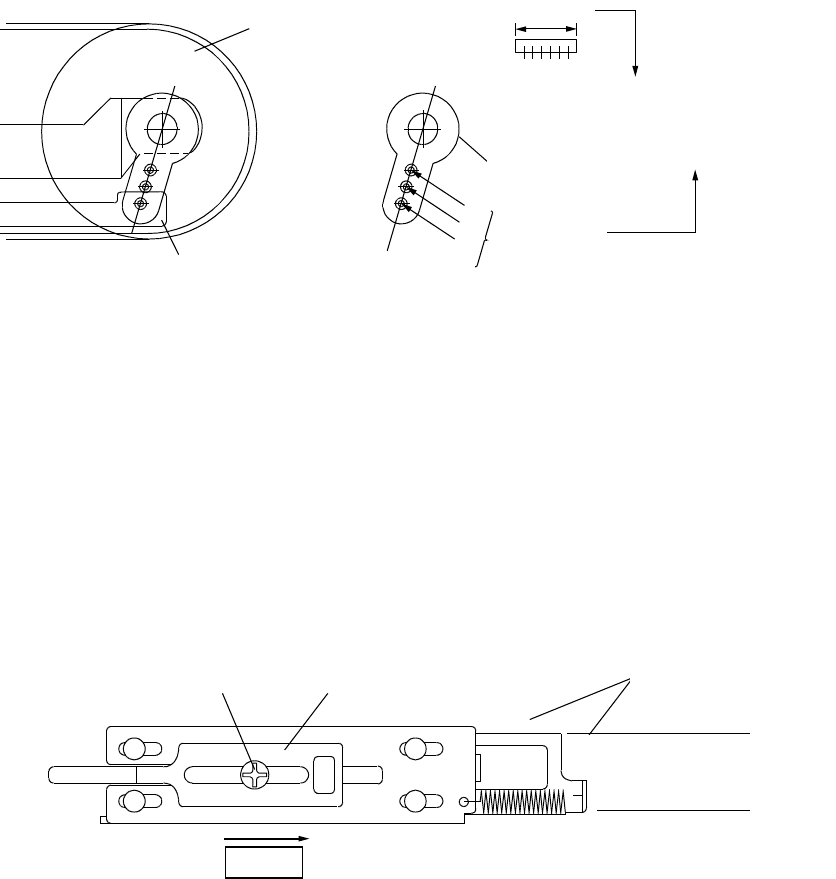

4-4. 元件长度的相关调整
(1) 送出量的调整
根据元件的长度，变更摇动臂环的安装位置。
卸下固定螺丝，将驱动环 R 移动到适当的位置进行固定。
图 4-4-1
※ 若设定错误，会造成元件送出量不够或者送出量过多而致使元件不稳定。
(2) 相对于取出位置的元件位置调整
安装有搬送罩时，请按照下述项目进行操作。
如果搬送罩已取下时，请按照 P20 的程序 (a)～(c) 进行操作。
当元件长度在 19mm 以下时，请使用十字螺丝刀拧松图 4-4-2 中的滑动护罩固定螺丝，
将滑动护罩按照箭头方向移动到最大可移动处，(2) 调整元件的位置，(3)可以进行分
离止动器的调整。对于其它元件，请卸下搬送部护罩。（取下方法请参阅 P14 (1)～(6)。）
图 4-4-2
素子長さ
Ａ：19以上～31未満mm
Ｂ：12以上～19未満mm
Ｃ： 5以上～12未満mm
素子長さで
変化
揺動アームR
プーリR
駆動リンクR
Ａ
Ｂ
Ｃ
スライドカバー止めねじ スライドカバー
搬送カバー
上面図
搬送罩
滑动护罩固定螺丝
滑动护罩
俯视图
驱动滑车 R
滑车 R
元件长度
摇动臂
R
因元件长度
变化
A：19 以上～31mm 以下
B：12 以上～19mm 以下
C： 5 以上～12mm 以下
－20－
程序

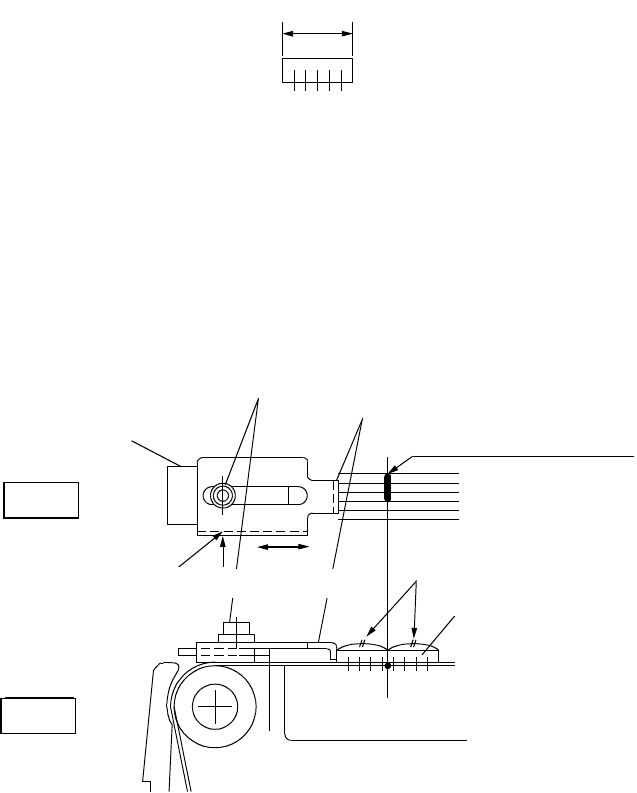

(a) 测量元件长度。
图 4-4-3
(b) 使用六角扳手（对边 2.5mm）拧松取出止动器的固定螺丝，请按照箭头方向滑动取
出止动器使元件的中央靠近取出位置线。
※ 取出止动器请推至传送杆一侧，用螺丝固定。
(c) 调整后，固定螺丝。
图 4-4-4
※ 若元件长度的平衡较差，请注意可能出现无法取出元件的情况。
素子長さ
ピックアップ
レバー
ピックアップストッパ
ピックアップストッパ
止めねじ
ピックポジションライン
密着 押えてねじ止め
同じ長さ
素子
上面図
側面図
元件长度
取出
推杆
取出止动器
固定螺丝
取出止动器
取出位置线
相同长度
元件
紧密接触
按压用螺丝固定
俯视图
侧面图
－21－

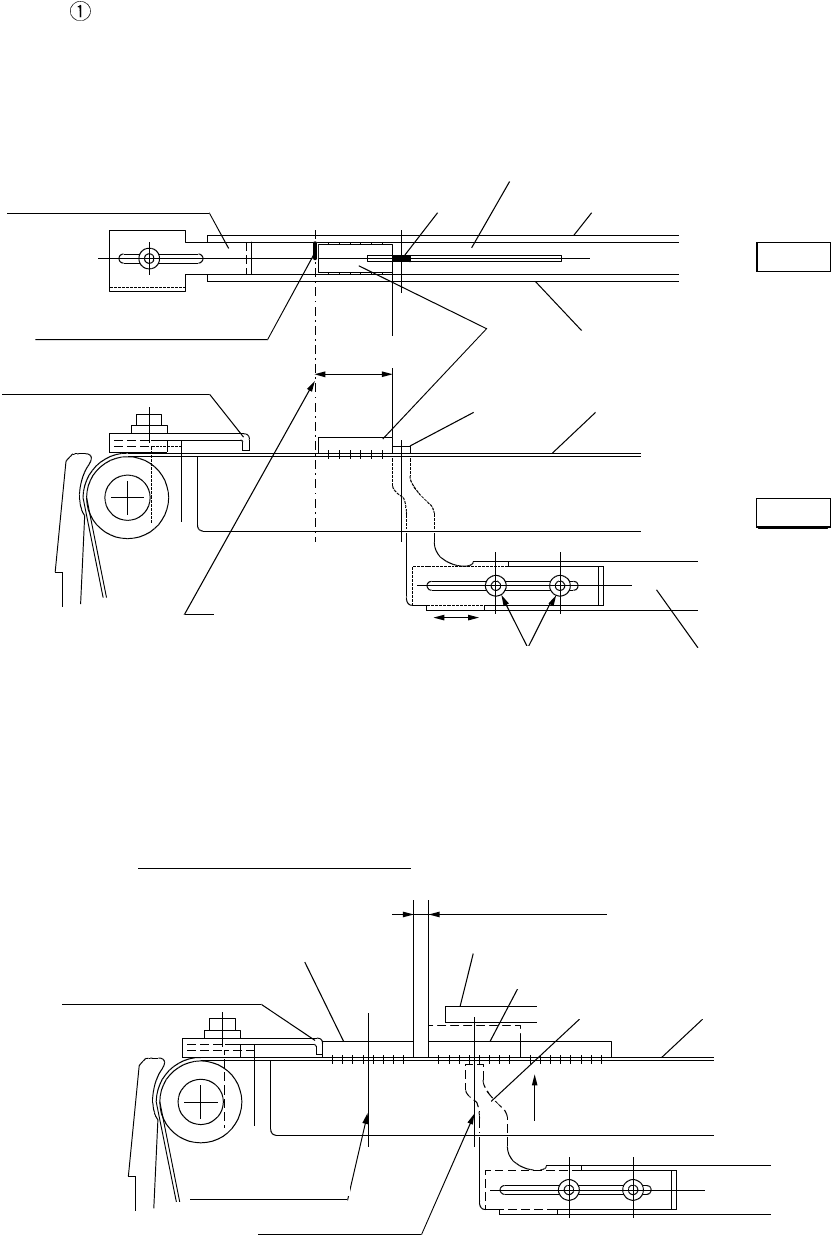

(3) 分离止动器的调整
＊请注意元件的长度不同，止动器的调整也有所不同。
元件长度较长时。（8mm 以上时）
(a) 使用六角扳手（对边 2.5mm）拧松止动器固定螺丝（2 个）。
(b) 按照箭头方向滑动止动器，调节取出位置线的中心部（下图中心部）和止动器端
部的距离正好为 1 个元件长度。请实际放入元件进行调整。
(c) 调整后，请固定止动器的固定螺丝。
图 4-4-5
※ 在实际投入元件时，元件和止动器的位置关系如下所示。待机元件被止动器从搬
送环带上面放置在搬送罩面处，后续元件停止。因取出止动器的动作，产生分离
空隙。
◎ 止动器按压待机元件的中心。
图 4-4-6
ピックアップストッパ
ピックポジションライン
ピックアップストッパ
ストッパ
スティックベース
搬送ガイドR
素子幅とする
素子
ストッパ 搬送丸ベルト
搬送ガイドL
ピックポジション
ライン中心
スライド
ストッパ止めねじ 揺動リンク
上面図
側面図
ピックアップストッパ
ピックされる素子
ピックポジション
ストッパの位置
上昇し後続素子を止める
搬送丸ベルトストッパ
待機素子
搬送カバー
分離スキマ約1.5mm
元件
止动器
料管座
搬送导轨 R
搬送导轨 L
搬送环带
止动器
止动器
止动器固定螺丝
摇动环
俯视图
侧面图
取出止动器
取出位置线
取出止动器
取出位置线
中心
元件宽度
分离间隙约 1.5mm
搬送罩
待机元件
被取出的元件
取出止动器
止动器
搬送环带
止动器的位置
取出位置
上升使后续元件停止
