－22－ 元件的长度较短时。 （8 管脚等不足 8mm 时） (a) 使用六角扳手（对边 2.5mm）拧松止动器固定螺丝（2 个） 。 (b) 按照箭头方向滑动止动器， 调节取出位置线的中心 （下图中心部） 和止动器端部 的距离为 1 个元件+1.5mm 的长度。 (c) 调整后，请固定止动器的固定螺丝。 图 4-4-7 ＊ 在实际投入元件时，元件和止动器的位置关系为下述所示。 止动器按压待机元件中心偏后侧的位置。 图 4-4-8 ピッ…
－21－
(3) 分离止动器的调整
＊请注意元件的长度不同，止动器的调整也有所不同。
元件长度较长时。（8mm 以上时）
(a) 使用六角扳手（对边 2.5mm）拧松止动器固定螺丝（2 个）。
(b) 按照箭头方向滑动止动器，调节取出位置线的中心部（下图中心部）和止动器端
部的距离正好为 1 个元件长度。请实际放入元件进行调整。
(c) 调整后，请固定止动器的固定螺丝。
图 4-4-5
※ 在实际投入元件时，元件和止动器的位置关系如下所示。待机元件被止动器从搬
送环带上面放置在搬送罩面处，后续元件停止。因取出止动器的动作，产生分离
空隙。
◎ 止动器按压待机元件的中心。
图 4-4-6
ピックアップストッパ
ピックポジションライン
ピックアップストッパ
ストッパ
スティックベース
搬送ガイドR
素子幅とする
素子
ストッパ 搬送丸ベルト
搬送ガイドL
ピックポジション
ライン中心
スライド
ストッパ止めねじ 揺動リンク
上面図
側面図
ピックアップストッパ
ピックされる素子
ピックポジション
ストッパの位置
上昇し後続素子を止める
搬送丸ベルトストッパ
待機素子
搬送カバー
分離スキマ約1.5mm
元件
止动器
料管座
搬送导轨 R
搬送导轨 L
搬送环带
止动器
止动器
止动器固定螺丝
摇动环
俯视图
侧面图
取出止动器
取出位置线
取出止动器
取出位置线
中心
元件宽度
分离间隙约 1.5mm
搬送罩
待机元件
被取出的元件
取出止动器
止动器
搬送环带
止动器的位置
取出位置
上升使后续元件停止
－22－

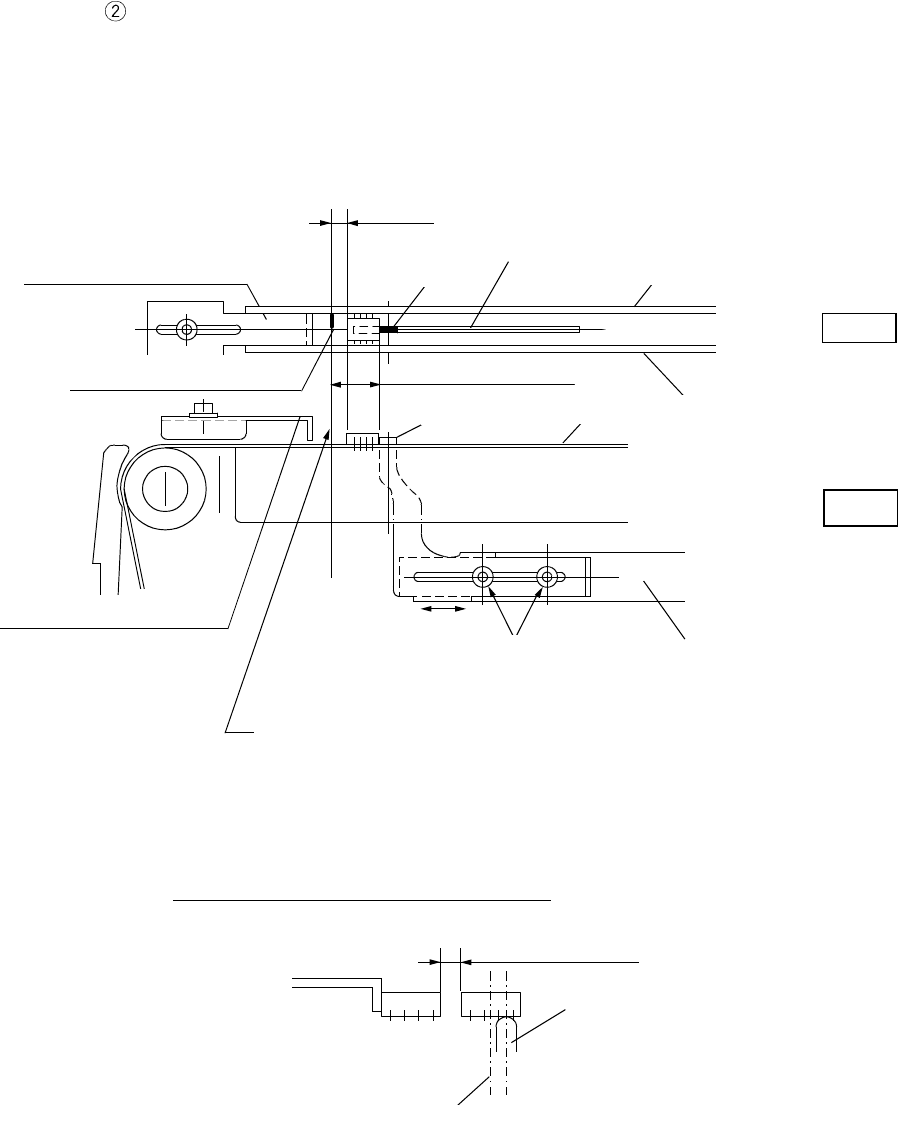

元件的长度较短时。（8 管脚等不足 8mm 时）
(a) 使用六角扳手（对边 2.5mm）拧松止动器固定螺丝（2 个）。
(b) 按照箭头方向滑动止动器，调节取出位置线的中心（下图中心部）和止动器端部
的距离为 1 个元件+1.5mm 的长度。
(c) 调整后，请固定止动器的固定螺丝。
图 4-4-7
＊ 在实际投入元件时，元件和止动器的位置关系为下述所示。
止动器按压待机元件中心偏后侧的位置。
图 4-4-8
ピックアップストッパ
ピックポジションライン
ピックアップストッパ
ストッパ
スティックベース
搬送ガイドR
ストッパ
搬送丸ベルト
搬送ガイドL
ピックポジション
ライン中心
スライド
ストッパ止めねじ 揺動リンク
上面図
側面図
1.5mm
（素子長さ + 1.5mm）
ストッパ
分離スキマ1.5mm
待機素子中心
止动器
待机元件中心
分离间隙
1.
5
mm
(
元件长度
+1.
5
mm
)
止动器
料管座
搬送导轨 R
导轨 L
搬送环带
止动器
止动器
止动器固定螺丝
摇动环
俯视图
侧面图
取出止动器
取出位置线
取出止动器
取出位置线
中心
－23－
(4) 搬送部护罩的安装方法
(a) 使用六角扳手（对边 2.5mm）固定搬送罩部每个遮挡器的螺丝（前 3 个／后 2 个）。
・
此时，用手从上紧密按压护罩用螺丝固定，使遮挡器部不会浮起。护罩托架 B
侧也同样从上按压并用螺丝固定。
・
在安装遮挡器部时，因为碰撞推杆妨碍操作，请将遮挡器前端的挠钩稍微旋转后
进行安装。
图 4-4-9
(b) 使用六角扳手（对边 2.5mm）固定（2 个）角部护罩部。从上面按压角部护罩部，使
其处于与搬送导轨紧密接触的状态，再用螺丝固定。
图 4-4-10
フック
ノックレバー
搬送カバー部
コーナー
カバー部
シャッタ部
押えて
組付ける
押えて
組付ける
押えて
組付ける
カバーブラケットB
按住
安装
角部
护罩部
按住
组装
搬送罩部
按住
组装
护罩托架 B
遮挡器部
碰撞推杆
挠钩
