－32－
(j) 请使滑车 R 逆时针方向转动，将料管内的元件送至射出器部。
※ 如果在射出器与料管之间有滞留的元件，请不要旋转料管接收部。否则可能造成
元件破损。
注意
当料管部旋转时，请务必注意料管放置台推杆部、元件止动器部等旋转的部
分，以免手指被卡住。
同时，也请注意手指不要被射出器口与料管接收部卡住。
(2) 料管的取下
(a) 请确认射出器与料管之间没有元件。否则会造成元件破损。如果有元件，请逆时针
方向旋转滑车 R，将原件送到射出器部。
(b) 在射出器与料管间没有元件的状态下，握住料管放置台的推杆，使元件止动器倒向
锁定一侧。

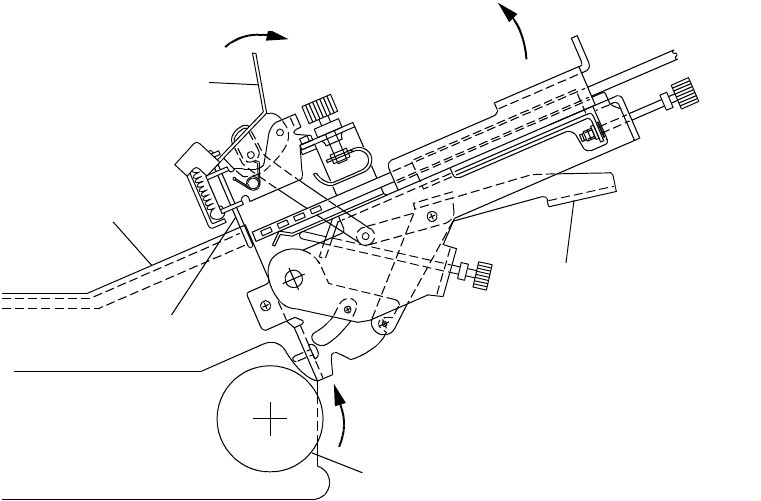

(c)请将料管放置台整体沿顺时针方向，旋转至图 4-5-7 的位置。
(d) 将料管导轨 A 的推杆部拉至解除方向，在夹紧压减弱的状态下拔出料管。
(e) 取下料管之后，将手从导轨 A 上松开。
图 4-5-7
スティック
ガイドA
下げる
スティック
スティック
受台レバー
解除
シュータ
プーリR
素子ストッパ
ロック
料管放置台推杆
遮挡器
滚轮 R
元件止动器
锁定
下降
料管轨道 A
解除
料管
－33－
(3) 料管的更换
A. 料管尺寸发生变化时 → 请实施 P29 之后的调整。
B. 料管尺寸相同时 → 请按照下述程序执行操作。
(a) 握住料管放置台的推杆解除锁定，使料管接收部位于图 4-5-8 的位置。
图 4-5-8
(b) 将料管导轨 A 推杆部拉至解除方向，在导轨间隔加大的状态下，将料管插入导轨间。
操作程序为，在料管导轨 A 处于解除的状态下，将料管插入至图 4-5-9 所示的料管
导轨 B 的前端，松开料管导轨 A，料管被夹在料管导轨 AB 之间。
图 4-5-9
(c)将 料管插入至接触元件止动器的位置。
※ 在料管碰撞到料管导轨 B 的状态下，将料管按入元件止动器内。
スティック
ガイドA
下げる
スティック
受台レバー
解除
素子ストッパ
スティックガイドB
端部 スティックガイドB
スティック挿入
ねじ スティックガイドA
解除
下降
料管轨道 A
解除
料管轨道
B
元件止动器
料管放置台推杆
解除
料管轨道
B
端部
料管轨道
A
螺丝
插入料管
－34－
(d) 握住料管放置台推杆，将料管放置台沿逆时针一直旋转至锁定位置。停止旋转后，
请松开料管放置台推杆。此时为图 4-5-10 所示的位置。
图 4-5-10
(e)将 元件止动器推杆沿解除方向放到，使元件滑入射出器导轨内。在滑车 R 逆时针方
向转动时，使元件滑入。
素子ストッパ
レバー
シュータ
素子ストッパ
解除
スティック受台レバー
プーリR
上げる
料管放置台推杆
滚轮 R
元件止动器
遮挡器
元件止动器
推杆
解除
上升
