－24－ (c) 使用六角扳手（对边 2.5mm）固定护罩按压件螺丝（1 个） 。此时，请使护罩按压件 紧密接触搬送罩。用于固定的螺丝有 2 处，请选择护罩按压件能够紧密接触到搬送 罩的一处进行固定。 图 4-4-11 ※ 请注意在前述(a)～(c)的组装过程中， 如果护罩及导轨有所浮起， 会造成元件阻 塞。 (d) 在组装好护罩类之后，当碰撞推杆到达全行程 时，请确认遮挡器调整板和挠钩间存 在空隙。如果需要调整空隙，请拧松遮挡器调整板…
－23－

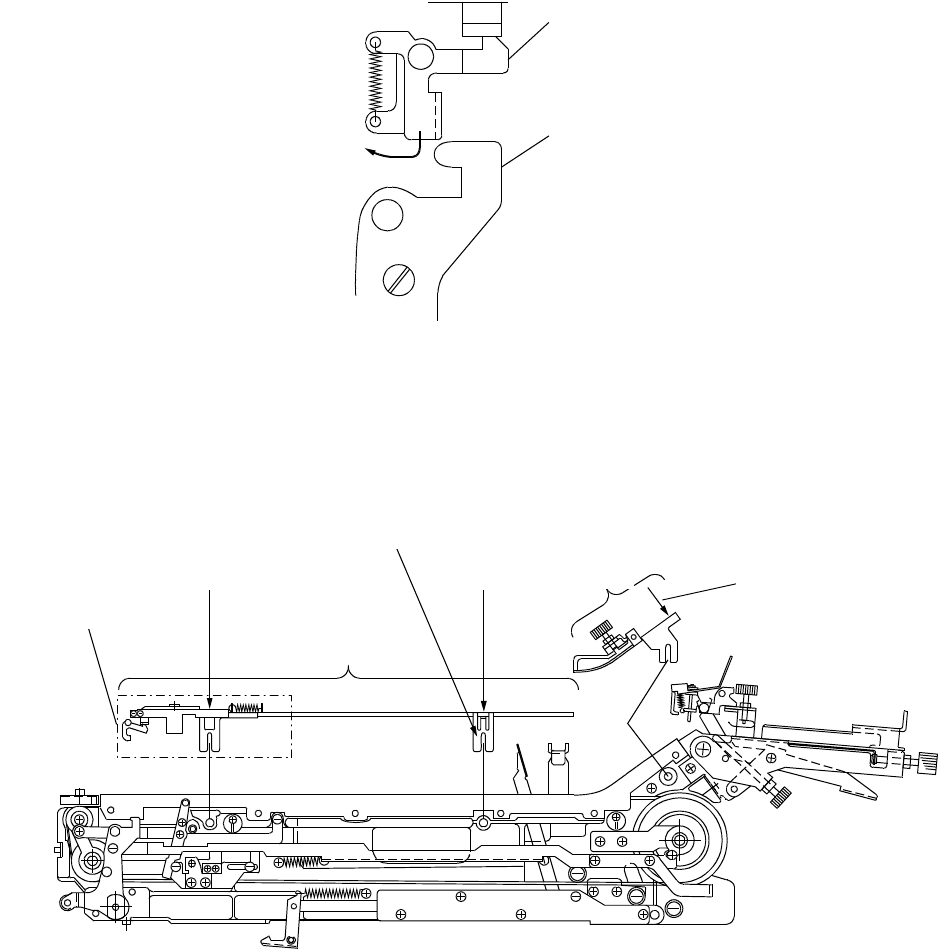

(4) 搬送部护罩的安装方法
(a) 使用六角扳手（对边 2.5mm）固定搬送罩部每个遮挡器的螺丝（前 3 个／后 2 个）。
・
此时，用手从上紧密按压护罩用螺丝固定，使遮挡器部不会浮起。护罩托架 B
侧也同样从上按压并用螺丝固定。
・
在安装遮挡器部时，因为碰撞推杆妨碍操作，请将遮挡器前端的挠钩稍微旋转后
进行安装。
图 4-4-9
(b) 使用六角扳手（对边 2.5mm）固定（2 个）角部护罩部。从上面按压角部护罩部，使
其处于与搬送导轨紧密接触的状态，再用螺丝固定。
图 4-4-10
フック
ノックレバー
搬送カバー部
コーナー
カバー部
シャッタ部
押えて
組付ける
押えて
組付ける
押えて
組付ける
カバーブラケットB
按住
安装
角部
护罩部
按住
组装
搬送罩部
按住
组装
护罩托架 B
遮挡器部
碰撞推杆
挠钩
－24－
(c) 使用六角扳手（对边 2.5mm）固定护罩按压件螺丝（1 个）。此时，请使护罩按压件
紧密接触搬送罩。用于固定的螺丝有 2 处，请选择护罩按压件能够紧密接触到搬送
罩的一处进行固定。
图 4-4-11
※ 请注意在前述(a)～(c)的组装过程中，如果护罩及导轨有所浮起，会造成元件阻
塞。
(d) 在组装好护罩类之后，当碰撞推杆到达全行程时，请确认遮挡器调整板和挠钩间存
在空隙。如果需要调整空隙，请拧松遮挡器调整板的固定螺丝进行调整。
图 4-4-12
ねじ2箇所
取手
カバー押え
押えて組付
止めねじ密着
座金2枚
搬送カバー
フック
スキマ0.4～0.8
シャッタ
調整板
シャッタシャッタ調整板止
めねじ
遮挡器调整板固定螺丝
遮挡器
遮挡器调整板
间隙 0.4～0.8
挠钩
紧密接触
固定螺丝
按下组装
护罩按下部
搬手
垫片 2 个
搬送罩
螺丝 2 个
－25－
(5) 遮挡器位置的调整
A. 后侧遮挡器的调整
程序
(a) 组装搬送罩。（请参阅 P23～P24 实施搬送罩的安装。）
(b) 使用一字形螺丝刀拧松遮挡器 F 的固定螺丝，按照下图箭头方向取下。
(c) 使用十字螺丝刀拧松滑动护罩固定螺丝。
(d) 将元件和滑动护罩的空隙对齐。
将元件碰到取出止动器时的空隙调整为 1.5mm。调整方法如图 4-4-13 所示，因
滑动护罩的板厚为 3mm，所以可以将其作为基准简单比较设定空隙。
(e) 调整后，请固定滑动护罩固定螺丝。
※ 在固定螺丝时，请确认在滑动护罩和搬送罩之间的两侧均存在空隙。
图 4-4-13
※ 若调整值狭窄，在取出时元件会接触到滑动护罩，导致无法取出。相反，如果调
整值过宽，在取出时元件不稳定。另外，对于 8 管脚等小型元件会造成元件立起。
ピックアップストッパ
シャッタF止めねじ
シャッタF
ピックアップストッパ
スライドカバー幅3mm
素子
素子
スキマ
1.5mm
スライドカバー
シャッタ
スライドカバー
搬送カバー
（アクリル部品）
スライドカバー
止めねじ
1.5mm
上面図
側面図
滑动护罩
遮挡器 滑动护罩
移动护罩
固定螺丝
间隙
遮挡器 F
元件
俯视图
侧面图
取出止动器
遮挡器 F 固定螺丝
滑动护罩板厚 3mm
搬送罩
（塑胶部品）
取出止动器
元件
